Ja, man kann Wärmeleitpads in einem Prototyp oder bei einer Reparatur stapeln, wenn die benötigte Dicke nicht verfügbar ist. Durch das Stapeln entsteht jedoch eine zusätzliche interne Schnittstelle, die Kompression lässt sich schwerer vorhersagen, und es erhöht sich das Risiko, dass sich die Schichten verschieben oder Verunreinigungen einschließen.
Für die Produktion ist es in der Regel einfacher, ein Pad mit der erforderlichen Dicke zu validieren und zu kontrollieren.

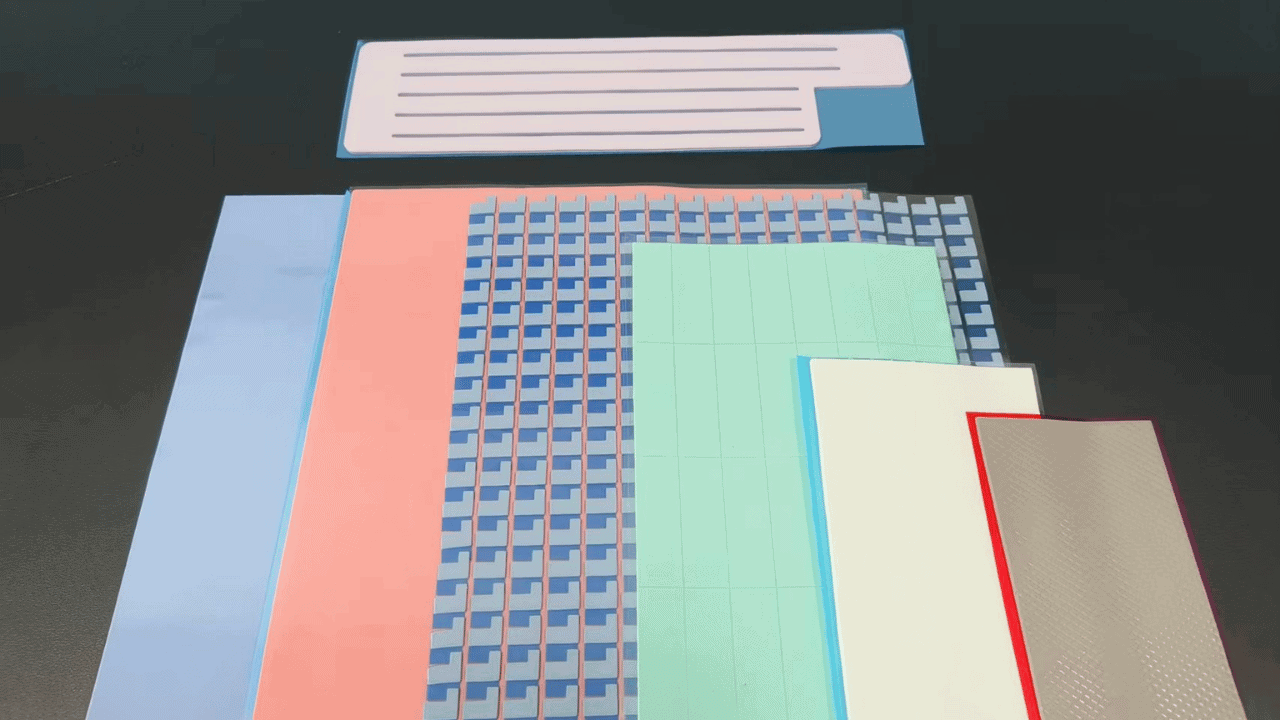

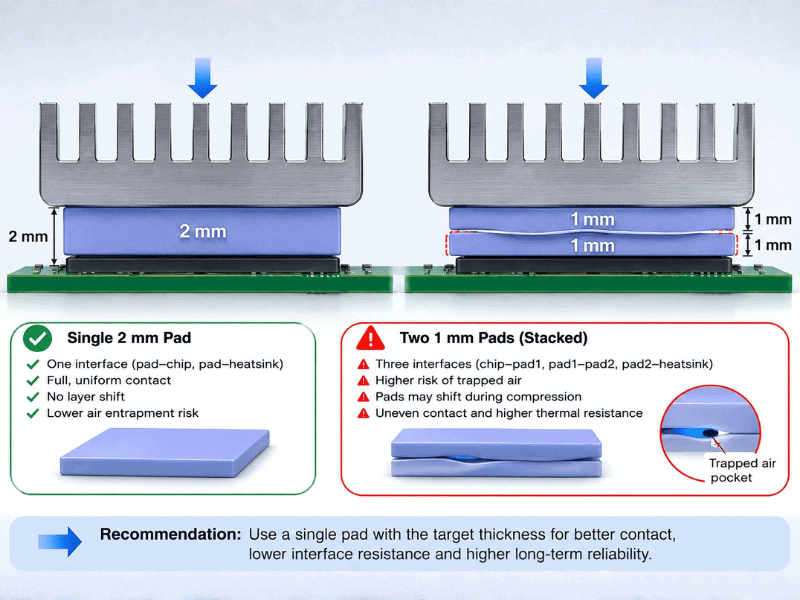

Was ändert sich, wenn Pads gestapelt werden?
Ein zweilagiger Stapel entspricht nicht immer einem einzelnen Pad mit der gleichen Gesamtdicke.
Eine zusätzliche thermische Schnittstelle
Die Wärme muss die Kontaktfläche zwischen den beiden Padschichten überwinden. Weiche, klebrige Materialien können diese Kontaktfläche verkleinern, aber sie ist dennoch ein weiterer Faktor. Luft, Trägermaterialreste, Staub, Falten oder schlechter Kontakt können den Widerstand erhöhen.
Ungleiche Lastverteilung
Wenn die Schichten unterschiedliche Härte, Dicke oder Zusammensetzung aufweisen, werden sie möglicherweise nicht gleichmäßig komprimiert. Die weichere Schicht kann den größten Teil der Belastung aufnehmen, während die härtere Schicht die Baugruppe weiterhin belastet.
Seitliche Bewegung
Die Schichten können sich beim Schließen des Deckels, durch Vibrationen oder Temperaturwechsel verschieben. Eine Fehlausrichtung verringert die Kontaktfläche und kann Leiter oder benachbarte Bauteile freilegen.
Toleranzakkumulation
Jede Schicht hat ihre eigene Dickentoleranz. Der minimale und maximale Dickenbereich des Schichtstapels kann größer als erwartet sein.
Bei zwei identischen, nominell 1.0 mm dicken Schichten mit einer Toleranz von ±10 % beträgt die maximale Schichtdicke 1.8 bis 2.2 mm. Das entspricht immer noch ±10 % der Gesamtdicke von 2.0 mm, nicht ±20 %. Das Problem besteht darin, dass nun zwei Bauteile vermessen werden müssen, eine zusätzliche Grenzfläche entsteht, zwei Möglichkeiten für lokale Dickenabweichungen bestehen und ein Ausrichtungsprozess für die Schichten erforderlich ist. Wenn die Schichten unterschiedliche Güteklassen oder Toleranzen aufweisen, müssen die minimalen und maximalen Werte separat berechnet werden.
Vergleichen Sie das mit einem nominellen 2.0 mm dicken Pad. Jiuju gibt eine typische Standardtoleranz von ±10 % und eine optionale Kontrolle von ±5 % an, abhängig von der genauen Güteklasse und der Auftragsbestätigung. Ein 2.0 mm dickes Pad mit ±5 % Toleranz deckt einen Bereich von 1.9 bis 2.1 mm ab und eliminiert die Pad-zu-Pad-Kontaktfläche. Dies garantiert zwar keine bessere Wärmeleistung, reduziert aber die zu prüfenden Variablen in der Produktion.
Wann ist Stapeln akzeptabel?
- Früher Prototyp zur Ermittlung einer praktikablen Gesamtdicke
- Einmalige Reparatur ohne zugelassenen Austausch in gleicher Dicke
- Montage mit geringem Risiko und niedriger Belastung mit vollständiger Prüfung nach der Installation
- Vorübergehender Diagnoseschritt vor der Bestellung des richtigen Teils
Verwenden Sie auch dann Produkte derselben Produktfamilie und vermeiden Sie das Mischen unbekannter Materialien. Entfernen Sie alle Schutzfolien zwischen den Lagen. Schneiden Sie beide Lagen auf die gewünschte Größe zu und achten Sie darauf, dass der Stapel flach liegt.
Wann man Wärmeleitpads nicht stapeln sollte
- Sicherheitskritische oder hochzuverlässige Produktion
- Große Flächen, die Vibrationen oder Scherkräften ausgesetzt sind
- Optische oder kontaminationsempfindliche Gehäuse
- Hochspannungsanlagen ohne geprüfte Isolierung
- Baugruppen mit engen Kraftgrenzen
- Schnittstellen, an denen kühlere Sitze eine weitere kritische TIM-Steuerung bieten.
- Automatisierte Prozesse, die die Schichtausrichtung nicht überprüfen können.

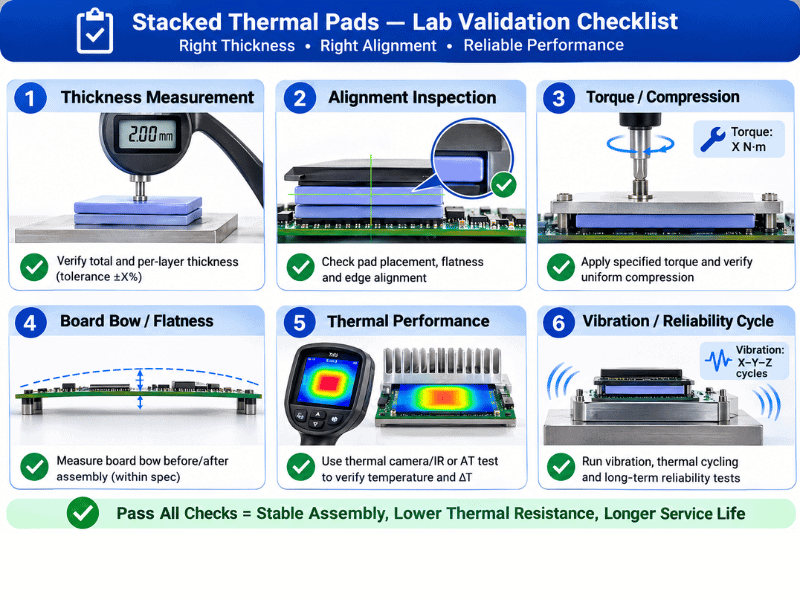

Wie man ein gestapeltes Pad sicher testet
- Messen Sie den tatsächlichen minimalen und maximalen Abstand.
- Messen Sie die freie Dicke jeder Schicht unter kontrollierter Krafteinwirkung.
- Fügen Sie Toleranzgrenzen hinzu, nicht nur Nennwerte.
- Prüfen Sie die Kompressionskraftdaten für jede Schicht.
- Montage mit dem vorgeschriebenen Drehmoment und in der vorgeschriebenen Reihenfolge.
- Prüfen Sie, ob die Auflagefläche fest sitzt und das Brett eben ist.
- Prüfen Sie die Kontaktabdrücke auf den Außenseiten.
- Führen Sie kontrollierte thermische Tests durch.
- Nach jedem Zyklus oder jeder Vibration, die für den Anwendungsfall relevant ist, erneut prüfen.
Dokumentieren Sie die einzelnen Chargennummern und die Lagenausrichtung. Ein Stapel, der einen Prüfstandlauf besteht, gilt nicht als Produktionsnachweis, es sei denn, der Prozess kann das Entfernen der Auskleidung, die Reinigung, die Ausrichtung, die Kompression und die Inspektion reproduzieren.
Bei der Wareneingangskontrolle darf die Stapelstärke nicht allein anhand der Gesamtdicke freigegeben werden. Jede Lage muss unter der definierten Messkraft gemessen werden. Anschließend ist der fertige Stapel auf eingeschlossene Partikel, Falten und versetzte Kanten zu prüfen. Ist die Konstruktion von der Klebekraft abhängig, müssen die klebstoffhaltigen Seiten identifiziert und sichergestellt werden, dass der Klebstoff in die thermische und mechanische Qualifizierung einbezogen wurde. Ein Wareneingangsprotokoll muss die Rückverfolgbarkeit beider Lagen ermöglichen; andernfalls kann eine fehlerhafte Charge hinter einem akzeptablen Gesamtmesswert verborgen bleiben.
Jiujus internes Zuverlässigkeitsprüfungsmenü umfasst Tests unter Einwirkung hoher und niedriger Temperaturen, feuchter Wärme sowie Temperaturwechselbeanspruchung oder -schocks. Verwenden Sie nur die für das Produkt und die Anwendung relevanten Bedingungen mit projektspezifischen Grenzwerten. Achten Sie nach der Einwirkung auf Schichtwanderung, Kantenextrusion, Ablösung, Risse, veränderte Kontaktbeschriftung, Leiterplattenverformung und Änderung des Wärmewiderstands. Eine alleinige Temperaturmessung kann eine mechanische Migration des Schichtstapels übersehen.
Die vollständige Anleitung zur Dicke von Wärmeleitpads erklärt die Berechnung der Kompression. Falls der Stapel zu dick oder zu dünn erscheint , korrigieren Sie die Geometrie.
Verdoppelt sich der Wärmewiderstand durch das Stapeln?
Nicht automatisch. Bei identischem Material und gleicher Gesamtdicke ist der theoretische Widerstand ähnlich. Der Schichtaufbau erzeugt einen internen Kontaktwiderstand, den ein einzelnes homogenes Pad nicht aufweist.
ASTM D5470 ist hier hilfreich, da es die gemessene thermische Impedanz von der scheinbaren Leitfähigkeit unterscheidet und den Grenzflächenwiderstand berücksichtigt. Ein Katalogwert in W/m·K kann eine improvisierte Pad-zu-Pad-Grenzfläche nicht quantifizieren.
Bessere Alternativen
Wählen Sie die Alternative aus dem Grund, warum der Stack vorgeschlagen wurde:
- Es ist lediglich die erforderliche Nenndicke nicht verfügbar: Bestellen Sie ein Pad in der geprüften Körnung und Dicke.
- Die Bauteilhöhen variieren innerhalb der Grundfläche: Verwenden Sie Zonenpolster, ein segmentiertes Design oder prüfen Sie die Verwendung eines dispensierbaren Spaltfüllers.
- Der Kamin dient der Temperaturreduzierung: Zuerst sollten der Kontakt, die Gesamtdicke der Klebefuge und der Rest des Wärmepfads überprüft werden; eine weitere Schicht behebt keinen Engpass im System.
- Der Stack gleicht die kühlere Geometrie aus: Korrigieren Sie gegebenenfalls die Anordnung der Anschläge, Spreizer, Unterlegscheiben oder Stützen.
Dadurch wird die Stapelung zu einem diagnostischen Hinweis. Sie zeigt, ob das eigentliche Auswahlproblem in der Materialbeschaffung, der Topografie, dem Wärmewiderstand oder der mechanischen Konstruktion liegt.
Bestellen Sie eine individuelle Dicke
Jiuju bietet kundenspezifische Wärmeleitpad-Dicken von 0.3 mm bis 15 mm mit einer typischen Standardtoleranz von ±10 % und optionaler ±5 %-Kontrolle an. Prüfen Sie die produktspezifische Eignung und verwenden Sie eine freigegebene Konstruktion, wenn die Produktionsmenge dies rechtfertigt.
Eine einheitliche Artikelnummer vereinfacht zudem die Wareneingangsprüfung, die Rückverfolgbarkeit und die Einleitung von Korrekturmaßnahmen. Geben Sie das Verfahren zur Dickenmessung mit kontrollierter Kraft, die kritischen Stanzmaße, die Konstruktion der Trägerfolie, die Platzierungsausrichtung und die Versandkontrollen an. Im Falle eines Problems vor Ort lässt sich eine freigegebene Konstruktion leichter identifizieren als zwei unabhängig voneinander variable Lagen.
Verwenden Sie ein weicheres Pad, das für den Spaltbereich ausgelegt ist.
Eine anpassungsfähigere Sorte kann die Abweichung mit weniger Kraftaufwand überbrücken, aber überprüfen Sie die genaue Kompressionskurve.
Verwenden Sie Wärmeleitpaste oder gießbaren Spaltfüller.
Bei unregelmäßigen, unterschiedlich hohen oder breiten Spalten kann ein Dosiermaterial das Stapeln von Plattenbauteilen vermeiden. Es erfordert jedoch eigene Kontrollen: Dosiervolumen, Klebefugendicke, Verlauf, Auspumpen, Aushärtungs- oder Vorhärtungszustand und Nachbearbeitung. Siehe Wärmeleitpad vs. Wärmeleitpaste für ungleichmäßige Spalten.
Die mechanische Schnittstelle neu gestalten
Durch einen Stufenspreizer, eine Unterlegscheibe, einen Sockel oder einen geänderten Montageanschlag lässt sich der Spalt verringern, ohne dass eine dicke, nachgiebige Schicht hinzugefügt werden muss. Dies kann sowohl den Widerstand als auch die Kraftkontrolle verbessern.
FAQ
Kann ich zwei 0.5 mm dicke Pads übereinanderlegen, um 1 mm zu erhalten?
Sie können dies für einen kontrollierten Prototyp oder eine Reparatur tun, aber ein einzelnes 1-mm-Pad ist normalerweise besser reproduzierbar. Überprüfen Sie Kontakt, Sitz und Temperatur.
Kann ich Wärmeleitpads verschiedener Marken oder mit unterschiedlichen Leitfähigkeitswerten mischen?
Vermeiden Sie dies. Unterschiedliche Härte- und Kompressionskurven machen die Spannungsverteilung unvorhersehbar, und die leistungsschwächere Schicht kann den Schichtaufbau dominieren.
Sollte ich Wärmeleitpaste zwischen den übereinanderliegenden Pads verwenden?
Standardmäßig nein. Klebstoff kann das Verrutschen begünstigen, die Baugruppe verunreinigen und eine unkontrollierte Schnittstelle erzeugen. Verwenden Sie ausschließlich eine vom Lieferanten freigegebene und validierte Konstruktion.
Führt das Stapeln zu einer erhöhten elektrischen Isolierung?
Gehen Sie nicht davon aus. Schichtverschiebungen, eingeschlossene Partikel, komprimierte Dicke und nicht verifiziertes dielektrisches Verhalten können das Design beeinträchtigen. Überprüfen Sie den gesamten Schichtaufbau.
Nutzen Sie Stacking zum Lernen, nicht um eine fehlende Spezifikation zu verbergen.
Gestapelte Wärmeleitpads können die Frage eines Prototyps beantworten: „Welche Gesamtdicke stellt den Kontakt her?“ Sie sind jedoch nur ein schwacher Ersatz für ein ausgeliefertes Serienmodell.
Sobald das Ziel bekannt ist, vergleichen Sie die Wärmeleitpad-Produkte von Jiuju und legen Sie eine Güteklasse, Dicke, Toleranz, Stanzform und Prüfmethode fest.
