Measuring a worn, compressed thermal pad with hand calipers is one of the most common reasons replacement thermal pads fail.
An aged pad has already experienced permanent deformation, while the true component gap is a fixed dimension dictated by your enclosure, PCB warpage, and fastener preload.
Confusing the two leads to bowed boards or air gaps. This guide outlines how to accurately map the mechanical assembly gap and measure pad thickness using controlled-force methods to ensure a reliable thermal-mechanical fit.
Identify the Target Dimension
| Questionne toi | Mesure |
|---|---|
| Le tampon fourni est-il conforme aux tolérances ? | Épaisseur libre du coussinet sous une force de jauge définie |
| Quelle surface nominale dois-je prototyper ? | Écart entre le composant assemblé et le refroidisseur |
| Le coussinet a-t-il fait un contact complet ? | marques de témoins sur les deux visages |
| À quel point s'est-il compressé ? | Épaisseur libre par rapport à l'écart/déplacement installé |
| Les unités de production resteront-elles dans les limites de la capacité de production ? | Cartographie des écarts multi-unités et analyse de tolérance |
Le guide complet des épaisseurs de pads thermiques explique comment ces valeurs influencent la sélection finale.
Méthode 1 : Mesurer un nouveau coussin thermique
Utiliser le bon outil
Un pied à coulisse numérique standard convient aux matériaux rigides, mais la force de ses mâchoires peut comprimer un tampon thermique souple. Pour le contrôle à réception, utilisez un comparateur d'épaisseur ou un micromètre dont le pied de contact et la force de mesure sont correctement définis.
Record:
- ID de l'outil et de l'actif
- Taille du pied de contact
- Force de mesure
- Température et durée de conditionnement, le cas échéant.
- Nombre et emplacement des relevés
- Tolérance à l'acceptation
Mesurez en évitant les bords endommagés. Pour une grande feuille, incluez le centre et plusieurs coins. Indiquez l'étendue de la mesure, et non seulement la moyenne ; un coin fin peut être l'endroit où le contact se rompt.
Jiuju indique une tolérance d'épaisseur standard de ±10 % et un contrôle strict optionnel de ±5 % pour les pads thermiques. Veuillez vérifier la tolérance exacte sur le produit et le plan, car les performances peuvent varier selon la formulation et l'épaisseur.
Méthode 2 : Mesurer l’écartement des composants assemblés
Établir les références
Commencez par les surfaces stables utilisées lors de l'assemblage final : bossages de fixation, références de la plaque froide, butées du boîtier ou logements de vis. Mesurer deux pièces détachées sur un établi peut occulter l'effet de la compression du joint, des supports de carte et de la charge des fixations.
Reproduire l'état mécanique final
Utilisez l'outil prévu :
- Fixations et rondelles
- Séquence de serrage et de couple
- supports et entretoises de carte
- Joints et joints
- Refroidisseur, châssis ou couvercle
- Orientation si la gravité affecte l'assemblage
Cartographier plusieurs points
Mesurez chaque point de contact thermique et, pour les composants de grande taille, plusieurs points par surface. La cartographie des jeux doit indiquer les valeurs minimales, maximales et l'inclinaison locale.
Pour un boîtier large, une plaque froide ou un assemblage multicomposant, incluez les mesures au centre, aux coins et à proximité des fixations ou des supports. Une seule mesure au centre ne permet pas de détecter une courbure de surface ou une inclinaison du chemin de charge. Si la température modifie sensiblement la géométrie, comparez l'assemblage froid avec une mesure à chaud contrôlée ou un modèle de déformation validé. Consignez la température et l'état du dispositif de fixation avec le résultat ; n'intégrez pas une mesure d'entrefer à chaud dans un calcul d'assemblage froid sans ces informations.
L'objectif n'est pas d'attribuer une épaisseur standard à une puce de grande taille, mais de déterminer si une épaisseur de plot permet un contact uniforme sans surcharger les zones saillantes. Dans le cas contraire, il convient d'envisager des épaisseurs zonées, une nuance plus souple, un plot segmenté ou une autre méthode de remplissage des interstices.
Les méthodes de prototypage recommandées comprennent un comparateur de hauteur ou une machine à mesurer tridimensionnelle (MMT), des jauges d'épaisseur accessibles et un matériau témoin non durcissant. Choisissez un matériau témoin qui ne reprend pas sa forme initiale, ne contamine pas les composants et ne nécessite pas une force suffisante pour plier la carte.
N’installez pas le tampon thermique puis n’insérez pas un pied à coulisse dans le joint fermé. Cette méthode mesure généralement un bord accessible, et non l’interface critique.
Méthode 3 : Estimer une épaisseur de remplacement inconnue
En l'absence de plan ou de spécification de service :
- Photographiez l'ensemble non ouvert.
- Indiquez l'emplacement et l'orientation de chaque tampon.
- Retirez le refroidisseur sans étirer les coussinets.
- Vérifiez l'empreinte de contact sur les deux faces.
- Mesurer la zone la moins déformée avec une force faible.
- Cartographier indépendamment l'écart matériel lorsque cela est possible.
- Prototype aux épaisseurs proches des épaisseurs standard.
- Remontez au couple de serrage correct et vérifiez la mise en place.
- Températures de test sous charge et conditions ambiantes reproductibles.
La mesure initiale du coussinet est un élément à prendre en compte, et non une vérité absolue. La déformation rémanente, la chaleur et la manipulation peuvent la modifier.
Calculate Working Compression
Si l'épaisseur du coussinet libre est T et l'écart installé est G:
Compression = (T − G) / T
Un tampon de 1.5 mm comprimé à un écartement de travail de 1.2 mm présente une déformation de 20 % :
(1.5 − 1.2) / 1.5 = 0.20
Comparez ensuite cette déformation avec la courbe force-compression du fournisseur. La norme ASTM D575 sert à comparer les caractéristiques de compression-déformation des matériaux en caoutchouc, mais votre conception nécessite des données relatives à la construction exacte du coussinet.
Vérifiez également les données thermiques à la pression et à l'épaisseur appropriées. La norme ASTM D5470 explique pourquoi l'impédance thermique mesurée inclut les effets d'interface et pourquoi une valeur de conductivité seule ne suffit pas à décrire le joint installé.
Build an Assembly Gap Map
Pour chaque emplacement, enregistrez :
| Champ | Exemple de format |
|---|---|
| Identifiant de l'emplacement | VRM-03 |
| Position X/Y | coordonnées de dessin |
| Écart minimum | mm |
| Écart maximal | mm |
| Méthode de mesure | CMM / témoin / jauge |
| Taille de l'échantillon | Nombre d'assemblages |
| niveau de la zone cible | Référence fournisseur |
| Épaisseur nominale du coussinet | mm |
| Plage de compression calculée | % min à % max |
| Limite de force | kPa ou N sur la zone de contact |
| Résultat de validation | Réussite/échec avec l'identifiant du rapport |
Ce tableau transforme l'estimation approximative en données d'entrée pour le dessin. Il facilite également l'évaluation des modifications apportées par les fournisseurs.
Define QC Inspection Limits
La métrologie des prototypes et le contrôle de production doivent mesurer la même dimension. Si le service d'ingénierie mesure l'épaisseur libre de la plaquette avec une force de contact donnée tandis que le contrôle qualité utilise un pied à coulisse à ressort avec une force différente, les deux équipes peuvent obtenir des résultats reproductibles mais différents.
Notez au moins :
- Type d'instrument et état d'étalonnage
- diamètre du pied ou géométrie de contact
- Force de mesure appliquée
- Temps de repos avant la lecture
- Nombre et emplacement des points
- Traitement des zones adhésives, porteuses, texturées et de bordure
- Quantité d'échantillons et règles d'acceptation

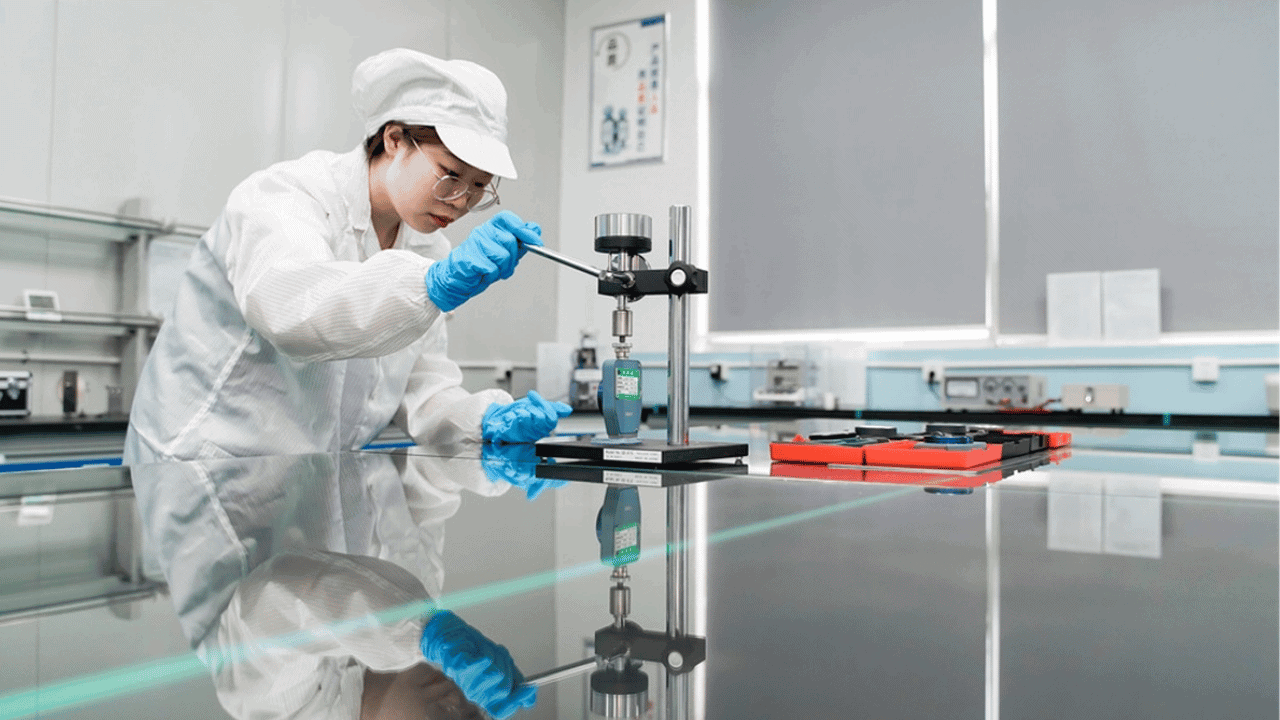

La liste des équipements de laboratoire documentés de Jiuju comprend un appareil de mesure d'épaisseur, un duromètre Shore 00, un analyseur de granulométrie laser, un testeur de compression et un analyseur thermique conforme à la norme ASTM D5470. Chaque instrument répond à une question spécifique. L'appareil de mesure d'épaisseur contrôle une dimension. Le duromètre mesure la dureté par indentation. Le testeur de compression mesure la force en fonction du déplacement. L'analyseur thermique caractérise le chemin thermique dans des conditions définies. Un résultat ne doit pas être utilisé comme raccourci pour un autre.
Pour les matières premières entrantes, Jiuju documente les contrôles granulométriques des charges, notamment D10, D50 et D90, ainsi que la viscosité et la teneur en matières volatiles du mélange. Ces contrôles en amont ne remplacent pas la mesure finale du tampon. Ils permettent de comprendre pourquoi le contrôle des lots commence avant le calandrage et la découpe : une modification de la formulation peut altérer la transformabilité et les propriétés mécaniques, même si l’éprouvette finie semble encore normale.
Avant la mise en production, effectuez une étude rapide du système de mesure. Faites mesurer les mêmes emplacements marqués par plusieurs opérateurs, répétez les mesures et comparez l'écart observé avec la tolérance du dessin. Si l'écart de mesure représente une part importante de la tolérance, améliorez la méthode avant de rejeter les pièces produites.
Pièges courants en matière de mesure
- Pression sur une plaquette souple à l'aide d'un pied à coulisse
- Mesurer un seul coin
- En négligeant l'épaisseur de l'adhésif ou du film support
- Mesure d'un assemblage non fixé
- En utilisant un vieux bloc-notes comme seule référence
- En faisant la moyenne et en lissant l'écart maximal
- Oublier l'inclinaison de la planche et de la glacière
- Pourcentage de compression indiqué sans pression
- Comparaison des valeurs de conductivité testées dans différentes conditions
Supplier RFQ Data Package
Veuillez fournir le schéma des jeux, la surface de contact, la conception des fixations, la limite de pression des composants, la température de fonctionnement, les exigences électriques et les contraintes de contamination. Si la géométrie est confidentielle, des sections transversales anonymisées et les plages de tolérance peuvent néanmoins faciliter la sélection.
Jiuju indique que les rapports d'expédition des pads thermiques peuvent inclure la conductivité, la dureté, les dimensions, l'aspect et les tests critiques définis par le client. Demandez la méthode et la fréquence de mesure dans l'accord qualité. Le tableau des spécifications des pads thermiques est un point de départ et ne remplace pas le plan final.
Next Steps: Sizing from Data
Pour mesurer avec précision l'épaisseur d'un tampon thermique, il est moins important d'utiliser un pied à coulisse sophistiqué que de définir la force, les points de référence, l'état d'assemblage et la couverture de l'échantillon. Mesurez le tampon libre pour le contrôle qualité. Mesurez l'espace après assemblage pour la conception. Utilisez des repères et des tests de température pour la validation.
Une fois la carte des écarts terminée, comparez les coussinets de 0.5 mm, 1 mm, 1.5 mm et 2 mm ou demandez de l'aide pour choisir une qualité parmi la gamme de coussinets thermiques de Jiuju.
