Gestión térmica de la batería Se ha convertido en uno de los factores más críticos que afectan el rendimiento, la velocidad de carga, la seguridad y la fiabilidad a largo plazo de los vehículos eléctricos. Un control deficiente de la temperatura puede reducir la vida útil de la batería hasta en un 30-40 %.
Esta guía explica cómo se genera el calor en las baterías, las tecnologías de refrigeración más eficaces, las consideraciones de diseño del BTMS y las últimas innovaciones que dan forma a los vehículos eléctricos de próxima generación.
1) ¿Qué es la gestión térmica de la batería?
La gestión térmica de la batería (BTM) es un sistema y una técnica necesarios para regular la temperatura de una batería. gestión térmica es crucial para permitir que se mantengan temperaturas óptimas alrededor de la batería, evitando así el sobrecalentamiento y aumentando la vida útil de la batería.
- ¿Por qué es importante la gestión térmica?

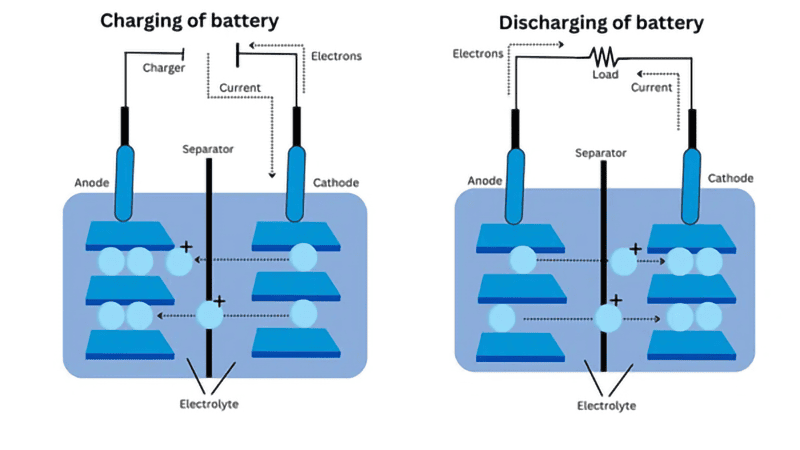

Las baterías generan calor durante los ciclos de carga (cuando los electrones se mueven del cátodo al ánodo) y descarga (del ánodo al cátodo). Si este calor no se disipa de manera eficiente, puede reducir la vida útil de la batería y su eficiencia. Además, en algunos casos, puede generar situaciones peligrosas, como una fuga térmica. Un sistema de gestión térmica bien diseñado permite mantener condiciones de funcionamiento seguras y óptimas.
Generación de calor en baterías
Cuando una batería se carga o se descarga, libera calor porque la energía eléctrica se convierte en calor. Esto se debe a la resistencia de los materiales utilizados en el interior de la batería. Cuanto mayor sea la capacidad de conducción de corriente, más calor se libera al medio ambiente. Esta resistencia se produce en muchas partes, como los electrodos, los colectores de corriente y los electrolitos. Cuando todo este calor se genera y no se elimina correctamente, puede ser perjudicial tanto para la batería como para la electrónica de seguridad que contiene.
2) Métodos de enfriamiento para la gestión térmica de la batería
Los métodos de enfriamiento efectivos son fundamentales para controlar la temperatura de los sistemas de baterías. Dos métodos, el enfriamiento por aire y el enfriamiento por líquido, son los más comunes.

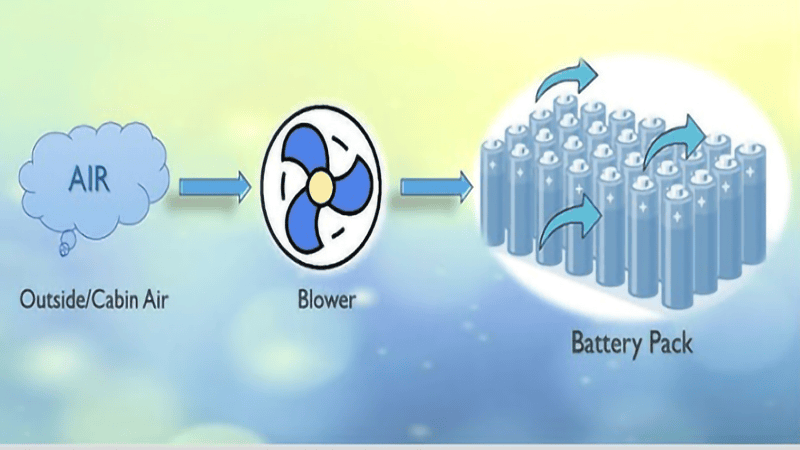

i) Sistemas de refrigeración por aire
La refrigeración no es un método complicado ni costoso para mantener la temperatura de una batería. Este sistema se basa en la convección natural o el flujo inducido de aire para eliminar el calor del paquete de baterías. Aunque los sistemas de refrigeración por aire no son tan eficientes como los sistemas de refrigeración por líquido, su diseño y mantenimiento son más sencillos.
Los ventiladores, las rejillas de ventilación o los conductos pueden aumentar el flujo de aire a través de la batería o el sistema, lo que mejora la transferencia de calor y el mantenimiento de las temperaturas operativas.

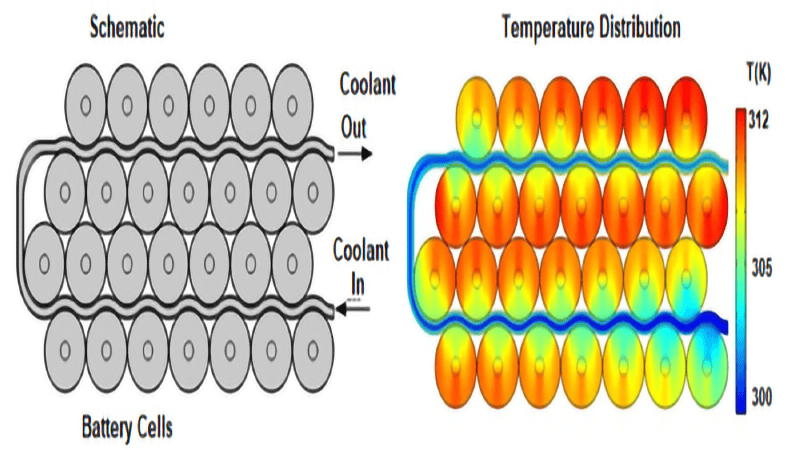

ii) Refrigeración líquida para la gestión térmica de la batería
En comparación con la refrigeración por aire, la refrigeración líquida es más eficiente, por lo que resulta beneficiosa en los vehículos eléctricos. En este método, se hace pasar un líquido refrigerante por unos canales que rodean o recorren el paquete de baterías. El líquido o refrigerante absorbe el calor y lo transfiere al intercambiador de calor, que lo disipa al medio ambiente.
Para controlar baterías de alta capacidad que operan a altas temperaturas, se utilizan baterías refrigeradas por líquido en combinación con otras refrigeradas por aire.
3) Sistemas de gestión térmica de baterías (BTMS)
Descripción general de BTMS
Los BTMS están diseñados específicamente para gestionar la energía térmica con baterías. Sistemas de gestión térmica de baterías Puede ser control de encendido y apagado (activo) o control aislado (pasivo), ambos tienen sus beneficios.
- Sistemas activos: Estos sistemas tienen bombas y calor intercambiadores y emplean fluidos mecánicos, como aire o agua, como medios de control de temperatura. Su principal objetivo es fresco la batería.
- Sistemas pasivos: Tal sistemas No utilice líquidos como agua, sino que confíe en materiales específicos de alta transferencia térmica (metales) para eliminar el calor de manera más efectiva.
Ambos sistemas proporcionan el blindaje de contención necesario para que la batería no se sobrecaliente, se desborde térmicamente ni se pierda capacidad, lo que garantiza tanto el rendimiento como la seguridad.
Consideraciones de diseño para BTMS
Al diseñar un sistema de gestión térmica de baterías (BTMS), hay una serie de factores que deben tenerse en cuenta:
- Transferencia de calor: Esto considera la medida de qué tan rápido el sistema puede eliminar energía de la batería.
- Flujo de fluido: El caudal del refrigerante que circula en el sistema.
- Conductividad térmica: Pensado en términos de los materiales utilizados alrededor del agresión con lesiones lo que ayudaría a dispersar la energía térmica.
- Costo y Peso: Considere el impacto del sistema en la eficiencia de todo el vehículo o dispositivo. Además de esto, tenga en cuenta los costos de producción y la eficacia de los materiales utilizados.
4) Aplicaciones de los sistemas de gestión térmica de baterías (BTMS)
Vehículos eléctricos y almacenamiento de energía sistemas

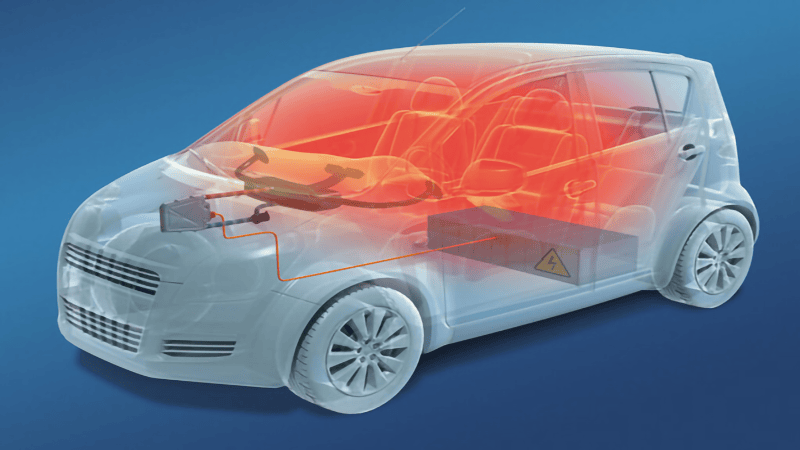

- Vehículos eléctricos (VE): En el caso de los vehículos eléctricos, las baterías son fundamentales para la gestión de su temperatura. Contribuyen a mejorar la autonomía, el rendimiento y la seguridad del vehículo. La falta de monitorización térmica puede provocar un sobrecalentamiento de las baterías, lo que podría ocasionar fallos prematuros, una autonomía muy reducida e incluso, en casos extremos, explosiones e incendios.
- Sistemas de almacenamiento de energía (ESS):Los BTMS desempeñan un papel crucial en el rendimiento de los parques solares y eólicos. térmico La gestión de estos sistemas permite que la batería funcione y dure mucho tiempo incluso en condiciones extremas.
Otras aplicaciones
Al igual que en otros sectores, como el aeroespacial, el industrial y el de la electrónica de consumo, donde cada vez se utilizan más paquetes de baterías de alta capacidad de potencia, la gestión térmica de las baterías también es fundamental.
5) Tendencias y tecnologías emergentes
Con el avance de la tecnología, los sistemas de gestión térmica de baterías se vuelven cada día más innovadores. Eche un vistazo a la discusión a continuación;
Avances en sistemas de gestión térmica de baterías
La necesidad de mejores sistemas de control de temperatura ha impulsado la adopción e innovación de tecnologías de refrigeración. Se utilizan nuevos materiales para refrigeración, como los materiales de cambio de fase (PCM). Los PCM son ideales porque cambian a forma sólida a bajas temperaturas cuando se necesitan para proporcionar refrigeración y se vuelven líquidos a altas temperaturas, lo que permite una gestión eficaz del calor en un amplio rango de temperaturas.
Otras tecnologías en desarrollo serían los tubos de calor, que son excelentes en la transferencia de calor, y los nano-recubrimientos que mejoran la conducción del calor.
Además, cuanto más se electrifican los medios de transporte y las instalaciones de almacenamiento de energía renovable, más complejos son los sistemas de gestión de baterías. Estas tecnologías no solo sirven para mejorar el rendimiento de las baterías, sino también para reducir su impacto negativo en el medio ambiente, por lo que su contribución a la transición energética sostenible es esencial.
6) Conclusión
Después de analizar lo anterior, podemos decir con total libertad que la gestión térmica de la batería es crucial para garantizar una satisfacción y una seguridad óptimas. Por lo tanto, teniendo en cuenta los avances en la tecnología de baterías, los avances en los métodos para mantener un rango controlado de temperaturas son esenciales en el mundo actual. ¡Muy bien! Por lo tanto, las técnicas de gestión térmica serán importantes tanto para los nuevos diseñadores como para los fabricantes de vehículos eléctricos.
