Una separación nominal de 1.0 mm en el diseño asistido por ordenador (CAD) rara vez se corresponde con 1.0 mm en la línea de producción.
La acumulación de tolerancias —impulsada por la variación de la altura de los componentes, la deformación de la PCB, las tolerancias de fabricación de las almohadillas y la precarga de los sujetadores— convierte las tablas de dimensionamiento genéricas en un importante riesgo para la fiabilidad. El dimensionamiento por conjeturas conduce a dos modos de fallo distintos:
- Grosor excesivo: Una tensión excesiva en la abrazadera provoca la flexión de la placa, el agrietamiento de las juntas de soldadura y la inclinación del disipador de calor.
- Grosor insuficiente: La humectación incompleta de la superficie deja huecos de aire microscópicos, lo que provoca puntos calientes localizados y un descontrol térmico.
La regla de oro: La almohadilla térmica óptima es la más delgada que garantiza un contacto completo incluso en las peores condiciones mecánicas, sin exceder el límite de carga mecánica de los componentes.
Esta guía proporciona un marco de selección termomecánico repetible para medir las holguras de ensamblaje reales, calcular el espesor nominal con tolerancias extremas y validar la impedancia térmica junto con la tensión mecánica.
Principio de dimensionamiento
Utilice esta secuencia:
- Medir la hueco ensamblado en cada punto de contacto térmico.
- Encuentra la brecha mínima y máxima en función de la ubicación, la tolerancia y las unidades.
- Seleccione un material y obtenga sus datos de fuerza de compresión.
- Calcule un espesor nominal de la almohadilla que mantenga cada unidad dentro del rango de compresión aprobado.
- Verifique el contacto, la deflexión de la placa, el asentamiento de los sujetadores y la temperatura en el ensamblaje real.
No seleccione el grosor basándose únicamente en la conductividad térmica. Una almohadilla de 10 W/m·K que apenas toca una superficie puede tener un rendimiento inferior al de una almohadilla de menor conductividad con contacto completo y controlado.
Compromisos termomecánicos
Una almohadilla térmica tiene dos funciones: reemplazar el aire aislante en el espacio y crear una vía de circulación de calor práctica sin aplicar una fuerza destructiva.
Para una comparación unidimensional sencilla, la resistencia térmica volumétrica aumenta con el espesor:
Rbulk ≈ t / (k × A)
dónde t es el espesor de la línea de unión, k es la conductividad térmica aparente y A es el área de contacto. Las interfaces reales también incluyen la resistencia de contacto en ambas superficies. La presión, la planitud, la rugosidad y la conformidad de la almohadilla modifican estos términos.
Por eso, el valor de conductividad que aparece en la ficha técnica no es un resultado del sistema. La norma ASTM D5470 mide la impedancia térmica en estado estacionario bajo condiciones controladas y señala explícitamente que su flujo de calor idealizado no reproduce directamente la mayoría de las aplicaciones. También explica que al analizar muestras de diferentes espesores se puede diferenciar la resistencia volumétrica de la resistencia de contacto.
El grosor crea un riesgo en dos direcciones:
- Demasiado delgada: Contacto incompleto, espacios de aire, puntos calientes localizados y rendimiento inestable.
- Demasiado grueso: una trayectoria de calor más larga, una fuerza de compresión excesiva, la inclinación del disipador de calor, un asentamiento incompleto de los sujetadores o la tensión en la placa de circuito impreso/componente.
La mejor opción no es "lo más grueso posible" ni "lo más delgado posible". Es tan delgado como el conjunto pueda tolerar de forma fiable manteniendo un contacto total.

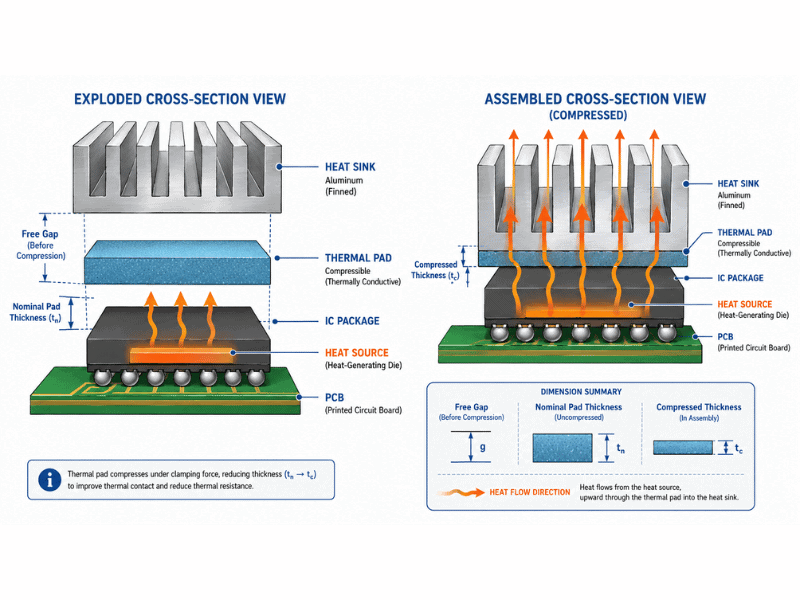

Dimensiones de la brecha clave
Antes de realizar cualquier cálculo, mantenga estos valores separados.
Brecha libre
La distancia entre la fuente de calor y la superficie de enfriamiento antes de instalar la almohadilla térmica, con el conjunto mantenido en su posición mecánica prevista.
Espesor nominal de la almohadilla
El espesor impreso en el dibujo, etiqueta o ficha técnica antes de la instalación.
Grosor real de la almohadilla
El espesor de fabricación de una almohadilla específica. Varía respecto al nominal debido a la tolerancia del producto.
Espesor comprimido
El grosor de la almohadilla después de fijar la carcasa o el disipador de calor. En un montaje bien ajustado, este grosor debe ser similar al espacio de trabajo en ese punto.
La relación de compresión es:
Compression = (free pad thickness − compressed thickness) / free pad thickness
Siempre indíquelo como un porcentaje y acompáñelo con la presión o la fuerza. Una "compresión del 20%" sin la fuerza necesaria para alcanzarla es solo la mitad de una especificación.
Proceso de selección de 4 pasos
Paso 1: Medir la separación real del ensamblaje
Mida la diferencia en el estado que representa la producción: los sujetadores correctos, la secuencia de apriete, la junta, la carcasa, los soportes de la placa y las piezas de acoplamiento. Un prototipo impreciso puede no reflejar la geometría final.
Utilice más de un punto de contacto. Una placa fría puede ser plana mientras que la PCB se dobla. Una esquina puede presentar una separación de 0.8 mm y otra de 1.1 mm. Su almohadilla debe soportar este rango sin convertir la placa en un experimento con resortes.
Entre los métodos prácticos se incluyen:
- Equipo de medición de coordenadas o un medidor de altura para ensamblajes accesibles basados en puntos de referencia.
- Calibradores de espesores donde la geometría permite el acceso directo
- Material de prueba no endurecible para el mapeo de brechas de prototipos
- Cupones de prueba controlados cortados de diferentes espesores de almohadilla candidatos.
- Medición de sección transversal o desplazamiento para validación de alto valor
No sujete una pastilla usada y blanda con un calibrador y considere esa lectura como la holgura original. Podría medir la presión ejercida por su mano en lugar de la presión real de la pieza.
Para obtener información detallada sobre los métodos, consulte Cómo medir con precisión el grosor de la almohadilla térmica y la separación entre componentes.
Paso 2: Definir la ventana de compresión
Utilice la curva de compresión-deformación del proveedor para conocer el grado y el espesor exactos. La norma ASTM D575 abarca las pruebas de compresión-deformación de compuestos de caucho y resulta útil para comparar la rigidez a la compresión.
Su ventana de tiempo aceptable depende de:
- Es necesario el contacto para humedecer ambas superficies.
- Presión máxima que pueden soportar el componente, las uniones de soldadura y la placa de circuito impreso.
- Carga de los sujetadores y rigidez de la carcasa
- Deformación permanente por compresión a largo plazo y ciclos térmicos
- Ya sea que la almohadilla esté reforzada o no.
- Requisitos de manipulación y reelaboración
Evite utilizar un porcentaje de compresión universal. Dos almohadillas con la misma dureza Shore 00 pueden generar fuerzas diferentes ante la misma deformación, debido a que la formulación, el grosor, el refuerzo y las condiciones de prueba difieren.
Paso 3: Calcular un espesor nominal inicial
If G es la brecha de trabajo y C es la relación de compresión objetivo, una primera estimación es:
Pad thickness T = G / (1 − C)
Para una separación medida de 1.20 mm y un objetivo aprobado por el proveedor del 20%:
T = 1.20 / (1 − 0.20) = 1.50 mm
Eso convierte a 1.5 mm en un prototipo sensato, no en un lanzamiento de producción automático.

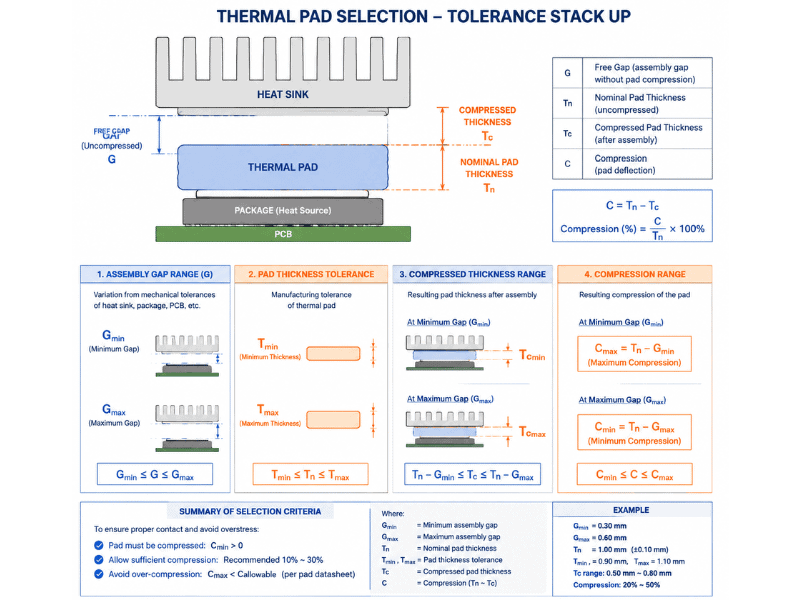

Paso 4: Comprobar los límites de tolerancia
Ahora, pongamos a prueba los peores escenarios.
Minimum compression = 1 − (maximum gap / minimum pad thickness)
Maximum compression = 1 − (minimum gap / maximum pad thickness)
Supongamos que la separación de ensamblaje es de 1.20 ± 0.10 mm y que la almohadilla de 1.50 mm tiene una tolerancia de espesor de ±10%:
- Espacio máximo: 1.30 mm
- Espacio mínimo: 1.10 mm
- Grosor mínimo de la almohadilla: 1.35 mm
- Grosor máximo de la almohadilla: 1.65 mm
- Compresión mínima: aproximadamente 3.7%
- Compresión máxima: aproximadamente 33.3%
El diseño nominal indica un 20%. En producción, la tolerancia puede variar entre un 4% y un 33%. Si el material no cumple con los requisitos dentro de ese rango, modifique la tolerancia, el grado de la almohadilla, el diseño de montaje o el espesor nominal.
En la práctica de fabricación actual de Jiuju, la tolerancia estándar del espesor de las almohadillas térmicas se especifica normalmente en ±10%, con un control de ±5% disponible para requisitos más estrictos. Se informa que se pueden fabricar espesores personalizados de 0.3 mm a 15 mm, pero el rango utilizable aún depende de la formulación y el diseño exactos. Considere estos valores como datos de entrada y confírmelos en la especificación publicada.
Matriz de espesor nominal
Los proyectos de reemplazo requieren un cuidado especial porque la almohadilla retirada ya ha sido comprimida, calentada y envejecida.
- Fotografía y etiqueta la ubicación de cada almohadilla antes de retirarla.
- Indique la orientación, el número de pieza y si la almohadilla tiene película portadora o adhesiva.
- Si dispone de un medidor de espesores de baja fuerza, mida varias áreas que no estén dañadas.
- Compare las marcas de testigo en ambos lados. Una huella en un solo lado sugiere un contacto incompleto.
- Consulte el manual de servicio o el plano original antes de elegir un repuesto.
- Vuelva a ensamblar y valide las temperaturas con la misma carga, control del ventilador y condiciones ambientales.
Un calibrador puede ser útil con pastillas más firmes, pero la fuerza de sus mordazas puede comprimir las blandas. Para la inspección de producción, defina la fuerza de medición y el método en lugar de simplemente escribir "medir el espesor".
Propiedades clave de los materiales
Los tamaños estándar como 0.5, 1.0, 1.5 y 2.0 mm son opciones de inventario convenientes. No son reglas universales para los componentes.
| Espesor nominal | Situación inicial útil | Riesgo principal a comprobar |
|---|---|---|
| 0.5 mm | Espacios estrechos y bien controlados, e interfaces planas. | Contacto perdido en lugares de alta tolerancia |
| 1.0 mm | Brecha moderada con variación de altura limitada | Aumento de la fuerza si la brecha real es menor de lo esperado. |
| 1.5 mm | Mayor variación o alturas desiguales de los componentes | Mayor resistencia volumétrica e inclinación del disipador de calor |
| 2.0 mm | Diseños de envolventes amplios y que cumplen con las normas | Fuerza excesiva, trayectoria de calor prolongada y desplazamiento lateral. |
La elección final se basa en la separación medida y la curva de fuerza-deformación de la almohadilla. El nombre del componente por sí solo no es suficiente. Una misma familia de GPU puede usar diferentes separaciones según el fabricante y la revisión del disipador.
Para una comparación más específica, lea la comparación entre almohadillas térmicas de 0.5 mm, 1 mm, 1.5 mm y 2 mm.
Síntomas diagnósticos
Conductividad térmica e impedancia
Una mayor conductividad puede reducir la resistencia volumétrica, pero el grosor y el contacto son factores determinantes cuando la almohadilla no está bien ajustada. Compare la impedancia térmica con el grosor y la presión adecuados siempre que los proveedores proporcionen esta información, no la conductividad de forma aislada.
Jiuju informa un rango de conductividad térmica de 1.2 a 25 W/m·K para sus almohadillas térmicas, siendo JIUJU625X el modelo de mayor calidad. Los modelos estándar publicados actualmente cubren valores de conductividad más bajos en la página de especificaciones de la almohadilla térmica . Solicite la ficha técnica y las condiciones de prueba vigentes antes de diseñar en función de cualquier valor.
Dureza y fuerza de compresión
La suavidad ayuda a que la almohadilla se adapte a cargas más bajas. Sin embargo, la dureza no sustituye directamente los datos de fuerza de compresión. Confirme la escala: las almohadillas térmicas Jiuju utilizan Shore 00 , no Shore A. Jiuju informa grados de alta conductividad en el grupo de 8–25 W/m·K a 40–60 Shore 00, sujeto a confirmación del nivel de grado.
Lea cómo la dureza de la almohadilla térmica afecta la selección del grosor antes de sustituir una formulación por otra.
Aislamiento electrico
Si una almohadilla atraviesa conductores expuestos, verifique la tensión de ruptura, la rigidez dieléctrica, la resistividad volumétrica y el espesor mínimo después de la compresión. No asuma que toda lámina conductora térmicamente es aislante eléctricamente.

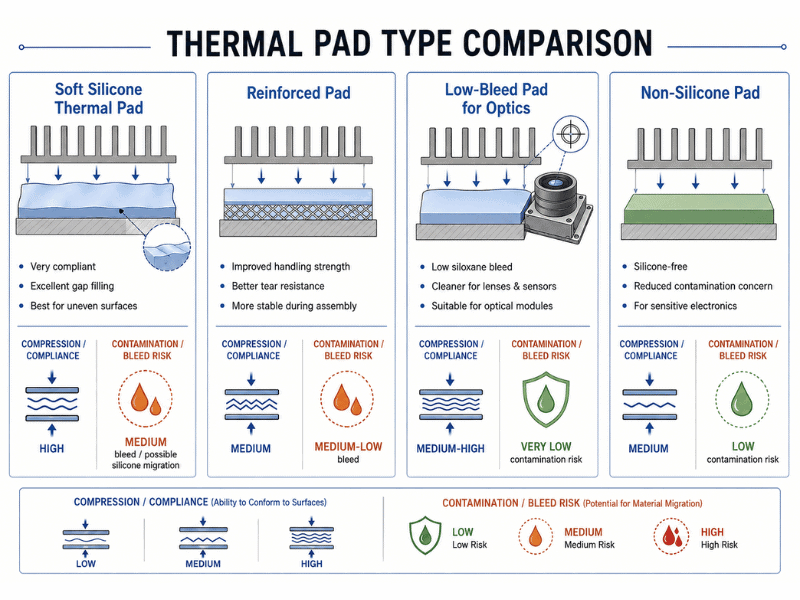

Opciones de silicona, de baja transferencia de sangre y sin silicona.
Los componentes ópticos, sensores, relés y carcasas sensibles a la contaminación pueden requerir materiales de baja permeabilidad o libres de silicona. Jiuju informa:
- Almohadillas sin silicona JIUJU-F6000 de 1.2 a 8.0 W/m·K
- Grados específicos F6300–F6800 de 3.0 a 8.0 W/m·K
- Se ha informado de un límite de pérdida de masa volátil de ≤0.5 % después de 120 °C durante 72 horas para la serie sin silicona.
- Grados de baja purga desde JIUJU6600LB hasta JIUJU625XLB, con una prueba interna de anillo de aceite de 125 °C/14 días reportada por debajo de 3 mm
Estas son capacidades declaradas por el fabricante, no límites industriales universales. Solicite el informe exacto, el espesor de la muestra, el acondicionamiento, el método de aceptación y la aplicabilidad al lote.
Medición de almohadillas existentes
Señales de que la almohadilla puede ser demasiado delgada
- No hay marca de testigo en un lado.
- Hotspot se mantiene a pesar de una calificación de material razonable.
- El rendimiento cambia cuando se presiona la carcasa con la mano.
- Algunos componentes entran en contacto mientras que los vecinos más cercanos no.
- La imagen térmica muestra una interrupción localizada en la trayectoria del calor.
Señales de que la almohadilla puede ser demasiado gruesa
- El disipador de calor o la tapa no encajan correctamente en sus topes.
- El par de apriete del tornillo aumenta antes de que se cierre la junta.
- La placa de circuito impreso se curva o los componentes se inclinan.
- La interfaz de pegado adyacente pierde contacto.
- La temperatura aumenta después de instalar una almohadilla "mejor" pero más gruesa.
- La almohadilla se extruye, se arruga o se rasga en los bordes.
Consulte ¿ La almohadilla térmica es demasiado gruesa o demasiado fina? para obtener un flujo de trabajo de diagnóstico.
Pautas de Aplicación
Utilice primero los planos o los datos de servicio del fabricante del hardware. Si no están disponibles, mida la unidad exacta y considere los tamaños comunes únicamente como inventario de prototipos.
- Memoria VRAM y VRM de la GPU: Mapea la altura de cada dispositivo. Confirma que la almohadilla no separe el disipador del chip de la GPU ni de la interfaz de la pasta térmica.
- SSD M.2: Compruebe si el disipador de calor hace contacto con uno o ambos lados, y si las alturas de los paquetes NAND y del controlador son diferentes.
- Módulos y convertidores de potencia: Incluya el aislamiento, la carga de los elementos de fijación, la vibración, la planitud y los ciclos de temperatura en los criterios de liberación.
- Paquetes de baterías y electrónica para automóviles: Diseñar para un conjunto de deficiencias, no para una muestra ideal. La automatización y la reelaboración pueden ser tan importantes como la conductividad.
- Sistemas ópticos y de detección: Agregar requisitos de contaminación y volátiles antes del espesor de cribado.
Para un análisis más detallado de las aplicaciones, consulte Grosor de las almohadillas térmicas por aplicación y las soluciones térmicas de Jiuju para la electrónica de consumo.

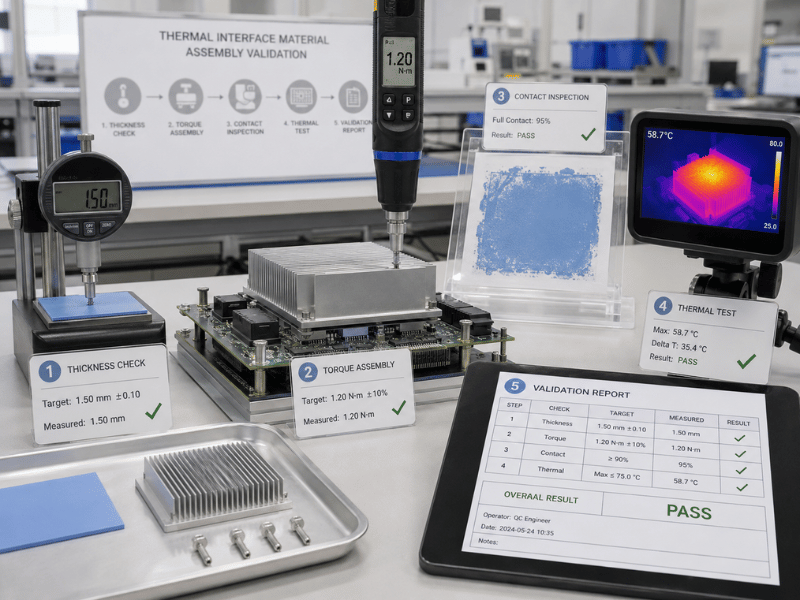

Lista de verificación de validación de producción
Antes de liberar el dibujo de la almohadilla, verifique:
Jiuju informa que los informes de envío de almohadillas térmicas pueden incluir conductividad, dureza, dimensiones, apariencia y pruebas definidas por el cliente. Las pruebas de fiabilidad y de componentes secundarios pueden realizarse con distinta frecuencia, a menos que el proyecto requiera específicamente un control por lote. Indique la frecuencia requerida y los límites de aceptación en la especificación de compra; no se fíe de una simple etiqueta que indique que el producto ha sido probado.
Construir un paquete de datos que siga el riesgo
Un paquete de validación de proveedores fiable va mucho más allá de un valor nominal de conductividad térmica en una hoja de catálogo. Para interfaces críticas en cuanto a espesor y tensión, los criterios de prueba del proveedor deben correlacionarse directamente con las tolerancias de los planos mecánicos y los perfiles de riesgo específicos de la aplicación.
- Módulos ópticos y de cámara: Concéntrese en tolerancias de espesor estrictas, bajo contenido de material volátil condensable (CVCM), cero desgasificación de siloxano y límites de exudación de aceite para prevenir la contaminación de las lentes.
- Electrónica de potencia y convertidores: Se requieren datos de deflexión por fuerza de compresión (ASTM D575), voltaje de ruptura dieléctrica, resistividad volumétrica e impedancia térmica bajo choque térmico.
- Sistemas de almacenamiento de energía para automóviles y baterías (BESS): Se hace hincapié en la coplanaridad de gran superficie, la retención continua de la fuerza de sujeción, la resistencia a las vibraciones y la deformación permanente por compresión a largo plazo.
Los elementos del marco de calidad, como los entregables de APQP, DFMEA/PFMEA y el seguimiento de la causa raíz 8D, constituyen la base de la trazabilidad. Garantizan que las dimensiones nominales, las tolerancias entre lotes, los métodos de medición (por ejemplo, el espesor medido con calibre de baja fuerza, las pruebas térmicas ASTM D5470) y las frecuencias de muestreo permanezcan estrechamente vinculados durante toda la producción en serie.
Lista de verificación de preaprobación
Antes de aprobar el plano de la interfaz térmica, solicite y verifique lo siguiente a su proveedor:
- Ficha técnica (TDS) específica para cada grado y curva de tensión-deformación ASTM D575.
- Certificado de análisis (COA) específico del lote / informe de envío que refleja los métodos reales de prueba de dureza Shore 00 y de dimensiones.
- Informes de pruebas de desgasificación, purga de aceite o aislamiento eléctrico que coincidan con la presión de ensamblaje y el rango de temperatura de funcionamiento exactos.
Validación de producción
Comparta con nuestro equipo de ingeniería las dimensiones de la holgura de trabajo (Gmin/Gmax), la presión de sujeción objetivo, los valores objetivo de conductividad térmica y los requisitos de aislamiento.
Preguntas Frecuentes
¿Debe la almohadilla térmica ser más gruesa que el espacio medido?
Por lo general, sí, ya que una almohadilla compresible necesita cierta interferencia para mantener el contacto. La cantidad requerida proviene del rango de compresión y la curva de fuerza validados para el grado, no de un porcentaje universal.
¿Una almohadilla térmica más delgada siempre es mejor?
Solo cuando aún cubre por completo el peor escenario posible. Un conducto de calor más delgado ayuda a la resistencia térmica, pero un espacio de aire puede anular esa ventaja.
¿Puedo apilar almohadillas térmicas para alcanzar el grosor requerido?
El apilamiento puede funcionar como prototipo o plan de contingencia para reparaciones, pero una interfaz interna adicional genera incertidumbre y las capas pueden desplazarse. Generalmente, es más fácil controlar un único grosor especificado en la producción. Véase ¿ Se pueden apilar las almohadillas térmicas?
¿Cuánto debe comprimirse una almohadilla térmica?
Suficiente para lograr un contacto total, pero no tanto como para exceder el límite de fuerza del conjunto o la deformación validada por el proveedor. Utilice los datos de compresión-deformación de la almohadilla específica. Consulte ¿ Cuánto debe comprimirse una almohadilla térmica?
¿Cuándo es mejor la masilla térmica que una almohadilla?
La masilla o el relleno de huecos dispensable pueden ser adecuados para huecos anchos, irregulares o de diferentes alturas donde una almohadilla de lámina requeriría un grosor excesivo o muchas piezas. El control del proceso, el bombeo, el retrabajo y el volumen de dispensación se vuelven entonces importantes. Compárelos en Almohadilla térmica vs. Masilla térmica para huecos irregulares.
Elija el grosor del conjunto, no del estante.
El grosor óptimo de la almohadilla térmica se logra mediante un ajuste mecánico preciso que, además, cumple con el objetivo térmico. Mida la separación real, calcule los límites de tolerancia, verifique la curva de fuerza y valide el hardware ensamblado. Este proceso lleva más tiempo que copiar las medidas de un foro, pero mucho menos que depurar una placa deformada.
Si va a seleccionar un grado para la producción, envíe a Jiuju la separación mínima y máxima, el área de contacto, el método de montaje, el límite de presión, la temperatura de funcionamiento, las necesidades de aislamiento y los requisitos de contaminación. El equipo podrá recomendarle una opción de almohadilla térmica y adaptar el informe de envío a sus controles críticos.
