El rápido desarrollo de sistemas de procesamiento de datos más rápidos, económicos y potentes ha impulsado los avances tecnológicos más significativos de la historia moderna. Sin embargo, los medios físicos utilizados para mejorar las capacidades de procesamiento (transistores más densos, apilamiento 3D y velocidades de reloj más altas) han dado lugar a la formación de una formidable barrera térmica. Mantener estos... dispositivos electrónicos potentes y geniales es un factor crítico para determinar su velocidad, eficiencia y confiabilidad a largo plazo.
Gracias a la conductividad térmica y eléctrica excepcionalmente alta, la baja viscosidad y la fluidez superior de los metales líquidos (LM), que representan una clase única de metales y aleaciones metálicas, los TIM LM se están convirtiendo en candidatos muy deseables en una amplia gama de industrias. Estas industrias abarcan desde electrónica ponible y gestión térmica para máquinas blandas y ciencia de materiales biomédicos.
En este artículo, le explicaremos cómo el metal líquido no solo es una mejora incremental, sino que también es fundamental para mantener la computación de alto rendimiento y superar los límites físicos de los TIM convencionales.

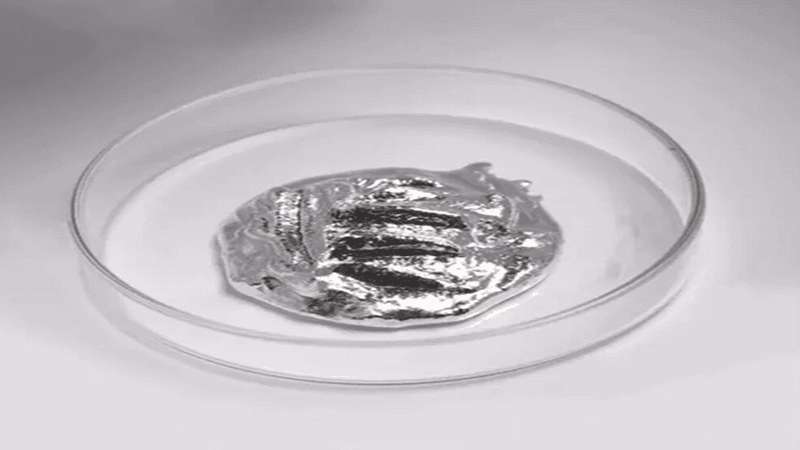

¿Qué es el metal líquido? La ciencia de las aleaciones. Líquido a temperatura ambiente.

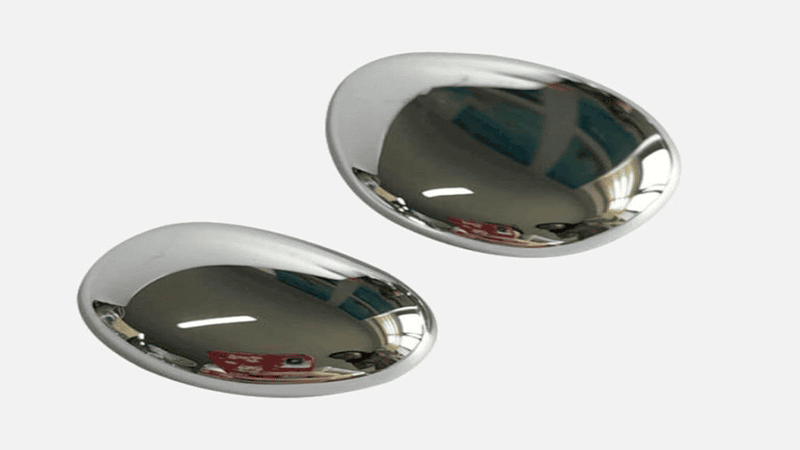

El metal líquido es una clase de aleación metálica que permanece en estado líquido a temperatura ambiente (o casi). Este material se caracteriza por una combinación de propiedades únicas, como alta conductividad eléctrica, conductividad térmica, conformabilidad mecánica y capacidad de mantenimiento de forma, lo que lo convierte en objeto de investigación y desarrollo especializados.
En cuanto a la gestión térmica, los materiales de interfaz térmica de metal líquido (LMTIM) son compuestos avanzados que suelen basarse en aleaciones de galio. Ofrecen una transferencia de calor superior al rellenar los huecos microscópicos entre una fuente de calor (p. ej., una CPU) y una solución de refrigeración (p. ej., un disipador de calor). Normalmente, estos LMTIM superan los 40 W/m·K, valores muy superiores a los 5-15 W/m·K presentes en las grasas estándar.
Aleaciones líquidas comunes: a base de galio
- Ga–In (EGaIn)La aleación eutéctica de galio-indio, comúnmente conocida como EGaIn, es apreciada como sustituto no tóxico del mercurio en aplicaciones como termómetros e intercambiadores de calor. La temperatura de fusión de esta singular aleación de metal líquido es de tan solo 15.7 °C. Su fluidez y alta conductividad la convierten en una opción predilecta para su uso en electrónica flexible y robótica blanda.
- Ga–In–Sn (Gainstan)El galinstan se compone de galio, indio y estaño. Su formulación eutéctica tiene un punto de fusión bajo, alcanzando una temperatura de fusión de aproximadamente +11 °C, mientras que otras composiciones pueden permanecer líquidas hasta -19 °C. El galinstan, una aleación ternaria reconocida, es especialmente apreciado por su excelente conductividad térmica y eléctrica, su baja toxicidad y su capacidad para humedecer diversas superficies. Esto lo convierte en un material versátil para la refrigeración de dispositivos electrónicos, conductores imprimibles y soluciones avanzadas de gestión térmica.
Características físicas clave y capas de óxido autorreparables
La singularidad de los metales líquidos está determinada por varias características clave, que incluyen las siguientes:
- Unión metálicaA diferencia de los materiales que dependen de la conducción dependiente de fonones (vibraciones reticulares), los metales líquidos transfieren calor mediante conducción de electrones libres, que ha demostrado ser mucho más eficiente incluso que los metales sólidos.
- Fluidez a temperatura cercana a la ambiente:La capacidad de los TIM de metal líquido de mantener su estado líquido les permite adaptarse perfectamente a las superficies, eliminando los problemas de espacios de aire microscópicos que surgen al utilizar TIM sólidos o pastosos.
- Alta conductividad térmicaSu naturaleza metálica les otorga una conductividad térmica un orden de magnitud mayor que los TIM convencionales basados en polímeros.
- Baja resistividad eléctricaComo metales, los LMTIM son excelentes conductores eléctricos, una propiedad que constituye una ventaja para algunas aplicaciones y una desventaja significativa en otras.
- Óxido autocurativo para la pielLas aleaciones a base de galio forman rápidamente una capa muy fina de óxido pasivante en presencia de aire. Esta capa de óxido y su película protectora presentan una alta tensión superficial, lo que permite que el metal líquido mantenga una forma esférica y se pueda moldear, estirar y conformar en formas estables. Esta propiedad es clave para aplicaciones en robótica blanda, electrónica extensible y circuitos flexibles.
Consideraciones de seguridad y medioambientales en comparación con el mercurio
Con un punto de fusión de -38.86 °C, el metal líquido más conocido es el mercurio (Hg). Si bien se ha utilizado históricamente en dispositivos electrónicos y médicos, su extrema toxicidad y alta presión de vapor han sido objeto de estrictas regulaciones. Las aleaciones de galio líquido utilizadas hoy en día contrastan marcadamente con los metales líquidos de mercurio. Ofrecen alternativas estables y más seguras, en particular un entorno no tóxico, lo cual ha sido uno de los principales factores que han impulsado su adopción tanto en aplicaciones de consumo como industriales.
En qué se diferencia el metal líquido de los TIM y refrigerantes de metal líquido convencionales
Los materiales de interfaz térmica convencionales, ampliamente utilizados en la gestión térmica, presentan limitaciones inherentes debido a su baja conductividad térmica. Los TIM de metal líquido son una excelente alternativa a los TIM convencionales. Pueden reducir significativamente la resistencia térmica por contacto. Por lo tanto, es importante distinguir los LMTIM de los TIM convencionales y otros refrigerantes de metal líquido.

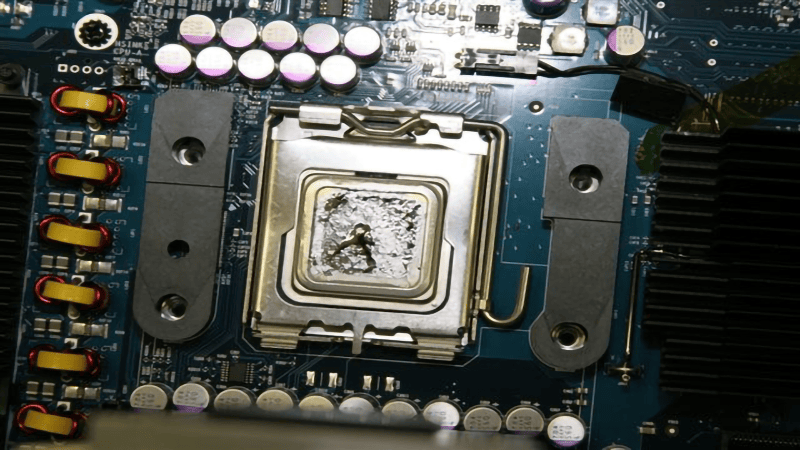

Metal líquido vs. pasta y grasa térmica
Si bien ambos suelen aplicarse como fluidos y usarse para computación de alto rendimiento, poseen propiedades fundamentales que son muy diferentes.
- Mecanismo de conducción
La principal diferencia entre los TIM de metal líquido y pasta/grasa térmica Reside en sus mecanismos de conducción. Las pastas térmicas convencionales son matrices poliméricas rellenas de pequeñas partículas cerámicas o metálicas, termoconductoras y eléctricamente aislantes. Por otro lado, el metal líquido es un fluido metálico homogéneo que ofrece una conducción metálica directa y muy superior.
- Rendimiento
La conductividad térmica del metal líquido es mucho mayor, generalmente entre 40 y 80 W/m·K. Los TIM convencionales tienen una conductividad térmica de aproximadamente 5-15 W/m·K. Como resultado, los LMTIM pueden transferir el calor con mucha mayor eficacia, proporcionando una reducción de temperatura de 10-20 °C con CPU con TDP alto.
- Riesgos
Dado que los metales líquidos conducen la electricidad, una fuga puede provocar cortocircuitos catastróficos. Además, las aleaciones líquidas a base de galio tienden a ser corrosivas, especialmente para los disipadores de calor de aluminio. Por esta razón, recomendamos encarecidamente utilizar metal líquido únicamente con disipadores de calor de cobre o níquel.
- Estabilidad a largo plazo:
A diferencia de algunas pastas térmicas que pueden secarse durante el ciclo térmico, una aplicación de metal líquido adecuadamente contenida es increíblemente estable. Los TIM de metal líquido pueden mantener su rendimiento sin cambiar su viscosidad.
| Característica | Pasta térmica de alto rendimiento | Metal líquido TIM |
|---|---|---|
| Conductividad Térmica | 5 – 15 W/m·K | 40 – 80+ W/m·K |
| Mecanismo de conducción | Phonon (basado en partículas de polímero) | Electrones libres (metálicos directos) |
| Conductividad eléctrica | Típicamente aislante | Altamente conductivo |
| Riesgo de corrosión | Muy Bajo | Alto (especialmente con aluminio) |
| Riesgo de aplicación | Bajo (no conductor) | Alto (peligro de cortocircuito) |
Metal líquido vs. almohadillas térmicas
Para empezar, si bien ambos materiales mitigan el calor en dispositivos electrónicos, lo hacen mediante métodos totalmente diferentes. Por lo tanto, cada uno posee propiedades que lo hacen único para aplicaciones de uso específicas.
- Rendimiento versus practicidad
Se trata de un equilibrio entre la menor resistencia térmica posible y la facilidad de montaje. parche térmico Ofrece simplicidad y limpieza inigualables, además de aislamiento eléctrico garantizado. El metal líquido en su propio extremo ofrece un rendimiento térmico óptimo.
- Límites de aplicación
Las almohadillas térmicas son ideales para rellenar espacios más grandes y menos uniformes, como los que hay entre chips de memoria o VRM y sus disipadores. El metal líquido solo es adecuado para el espacio ultrafino y altamente controlado entre una matriz de procesamiento/IHS y una placa fría.
Propiedades térmicas clave y ventajas de rendimiento de los TIM de metal líquido
Los metales líquidos poseen propiedades que los distinguen de los TIM tradicionales. En esta sección, analizaremos algunas de ellas. las propiedades que sirven como pilares para el potencial de los metales líquidos como materiales de interfaz térmica avanzados.
- Conductividad térmica extremadamente altaLas aleaciones líquidas, que suelen oscilar entre 20 y 80 W/m·K, poseen una conductividad térmica mayor que la de las pastas térmicas convencionales. Esto ayuda a reducir las temperaturas de unión en varios grados Celsius.
- Contacto cercano de metal con metalLa increíble humectación superficial del metal líquido crea contacto directo, minimizando la resistencia térmica. Esto es ideal para CPU con alto TDP o sistemas overclockeados.
- Línea de unión delgadaLos TIM de metal líquido forman naturalmente una capa conforme muy delgada, lo que garantiza que no haya microespacios de aire que degraden el rendimiento.
- Propagación superior del calorCuando se necesita usar un TIM en aplicaciones con un flujo de calor extremadamente alto, el metal líquido es la opción ideal. Esto se debe a que los LMTIM conducen fácilmente el calor a través de la interfaz y lo distribuyen lateralmente. Esta función única reduce la intensidad de los puntos calientes centrales en la matriz del procesador.
- Consistencia del rendimiento bajo cargas elevadasA diferencia de algunos materiales que pueden degradarse a temperaturas altas y prolongadas, el metal líquido mantiene su rendimiento general sin cambios en la viscosidad. Esto lo hace ideal para centros de datos y estaciones de trabajo sometidas a cargas pesadas y continuas.
Aplicaciones típicas de los TIM de metal líquido
Gracias al metal líquido único presente en estas aleaciones y a su capacidad de permanecer líquido a temperatura ambiente, los TIM LM son extremadamente versátiles y se pueden aplicar a una amplia variedad de usos, especialmente en aplicaciones donde el rendimiento térmico absoluto es fundamental. Los TIM de metal líquido se han utilizado en dispositivos de diversas industrias, desde las consolas PlayStation de Sony hasta las laptops Alienware de Dell y centros de datos de alto rendimiento.
Sistemas profesionales e industriales
Los TIM de metal líquido se utilizan en PC industriales silenciosos sin ventiladores y en estaciones de trabajo de alta potencia donde la fiabilidad bajo carga sostenida es inquebrantable. Proporcionan el margen térmico necesario para un funcionamiento estable a largo plazo.
Aunque las restricciones de diseño son estrictas, actualmente se está explorando el uso de TIM de metal líquido para aviónica avanzada, sistemas de radar y armas de energía dirigida. Según Yahoo! Finance, se prevé que el mercado de gestión térmica aeroespacial experimente un... Crecimiento CAGR del 2.7% Entre 2025 y 2032. La alta conductividad del metal líquido también se aprovecha en la producción de antenas 5G, combinadas con microsensores de óxido de indio y estaño, e incluso se utilizan como base para circuitos autorreparadores.
La transición mundial a los vehículos eléctricos ha generado importantes desafíos en la gestión térmica. Es fundamental garantizar el rendimiento óptimo de los sistemas de gestión térmica de baterías. Un estudio muestra que se espera que el mercado de la gestión térmica de vehículos eléctricos alcance nuevas cotas en cuestión de meses, con una tasa de crecimiento anual compuesta (TCAC) del 16.7 % en 2028, y se prevé un aumento sustancial de la cuota de mercado de las soluciones de refrigeración líquida.
Electrónica de consumo y electrónica portátil emergente
Para los entusiastas de las PC, el metal líquido es el estándar de oro. Un TIM metálico de alta gama típico tiene una conductividad superior a 70 W/m·K. Al usar LMTIM entre el IHS (dispersor de calor integrado) y el disipador de la CPU, se aumenta significativamente su eficiencia de refrigeración, reduciendo las temperaturas entre 10 y 20 °C.
Para gestionar el enorme calor que generan los potentes procesadores de las consolas de juegos y los ordenadores portátiles, fabricantes como Sony y Asus suelen utilizar metal líquido como TIM estándar en sus productos de alta gama.
Por ejemplo, las laptops gaming con procesador i9-13980HX que usan metal líquido TIM pueden alcanzar una potencia sostenida de hasta 163 W, manteniendo temperaturas de aproximadamente 90 °C. Esta hazaña es imposible con alternativas grasosas. Según estudios de Asus ROG, el metal líquido (LM) puede ser hasta 17 veces más eficiente enfriando CPU/GPU que la pasta tradicional.

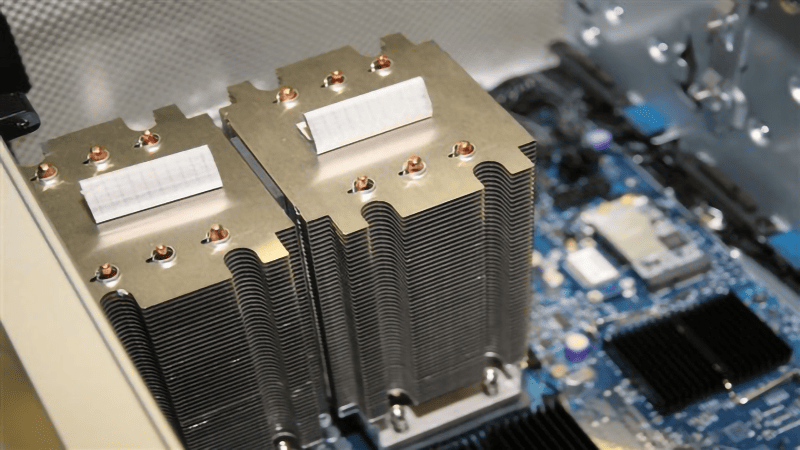

Plataformas de IA, HPC y centros de datos
Aquí es donde el metal líquido se está convirtiendo en una tecnología clave. Las densidades de potencia de los... Aceleradores de IA y procesadores HPC Puede superar los 2 W/mm², creando puntos calientes locales por encima de los 100 °C. En aplicaciones como estas, se sobrepasan los límites físicos de las soluciones de refrigeración convencionales. Por lo tanto, el metal líquido TIM ya no es solo una capa de soporte, sino un factor determinante en el rendimiento del sistema.
Para facilitar y reducir el consumo energético, los centros de datos adoptan cada vez más soluciones de refrigeración líquida directa. En estos sistemas, donde el calor se transfiere a una placa fría refrigerada por líquido, el TIM es fundamental. El LM garantiza la transferencia más eficiente del encapsulado del chip a la placa fría, maximizando así la eficiencia general del sistema.
Desafíos de ingeniería y tensión superficial de los TIM de metal líquido
Si bien el rendimiento de los LMTIM es innegable, presentan desafíos de ingeniería importantes a los que se debe prestar atención.
Corrosión y compatibilidad de materiales
La compatibilidad de materiales plantea el mayor desafío potencialmente destructivo. Si bien los metales líquidos a base de galio ofrecen una conductividad térmica excepcional, son químicamente agresivos.
La principal preocupación es el aluminio y sus aleaciones. El galio disuelve activamente la capa protectora de óxido de aluminio (Al₂O₃) que normalmente hace que el aluminio sea pasivo y resistente a la corrosión. Una vez que esta capa se rompe, se inicia una reacción química y el galio líquido se difunde rápidamente a lo largo de los límites de grano del aluminio. El proceso de corrosión resultante resulta en una rápida y catastrófica Falla metalúrgica.
¿Cómo solucionar esto?:
La solución más sencilla es evitar por completo el contacto directo con materiales incompatibles. Utilice únicamente cobre libre de oxígeno o cobre niquelado estándar para las superficies que entren en contacto con el metal líquido TIM.
Flujo, bombeo y contención
La misma fluidez que permite que el metal líquido logre una interfaz perfecta también dificulta su control. En aplicaciones con alta vibración, como computadoras portátiles y sistemas automotrices, mantener las gotas de metal líquido exactamente donde se necesitan es un desafío importante.
Debido a su alta densidad y baja viscosidad, los LM son propensos a migrar bajo impacto mecánico. Si una gota de metal líquido se desprende de la interfaz, puede recorrer una distancia considerable dentro del dispositivo.
¿Cómo solucionar esto?:
Para resolver este problema de ingeniería con metales líquidos, es necesario crear una barrera física alrededor del área objetivo para contener la sustancia. Esto suele hacerse mediante una junta cortada con precisión de espuma de celda cerrada (como Porón®) o un polímero de alta temperatura.
Conductividad eléctrica y riesgo del sistema
Este es el riesgo más frecuente durante el montaje y la operación. Los TIM de metal líquido son, por naturaleza, metales altamente conductores. Una sola gota de metal líquido mal colocada que conecte dos componentes, o un componente y una placa de tierra, creará un cortocircuito de baja resistencia, causando daños irreversibles al procesador.
¿Cómo solucionar esto?:
Con-
- Dispensación automatizada de precisión
- Recubrimiento conformado y enmascaramiento
- Sujeción mecánica

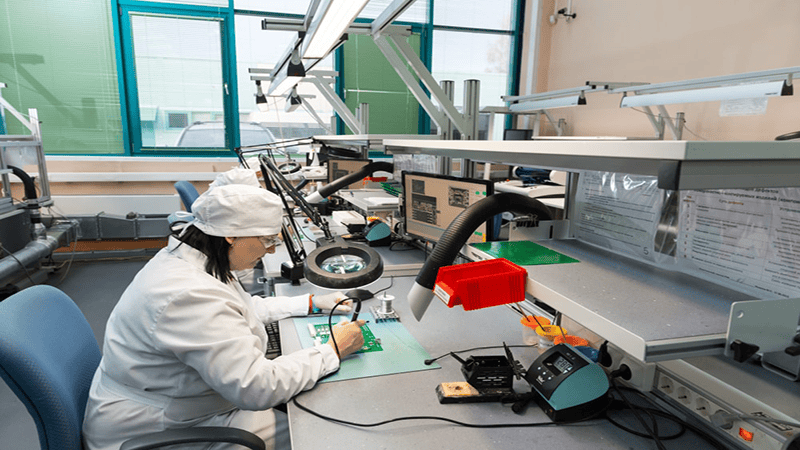

Consideraciones sobre fabricación, confiabilidad y ciclo de vida
Para evaluar completamente el rendimiento de un material de interfaz térmica, es necesario considerar su durabilidad a largo plazo. Factores como la presión de carga, la temperatura ambiente y la humedad pueden afectarlo. Aspectos clave como la humectabilidad y la corrosión también deben abordarse en la etapa de diseño.

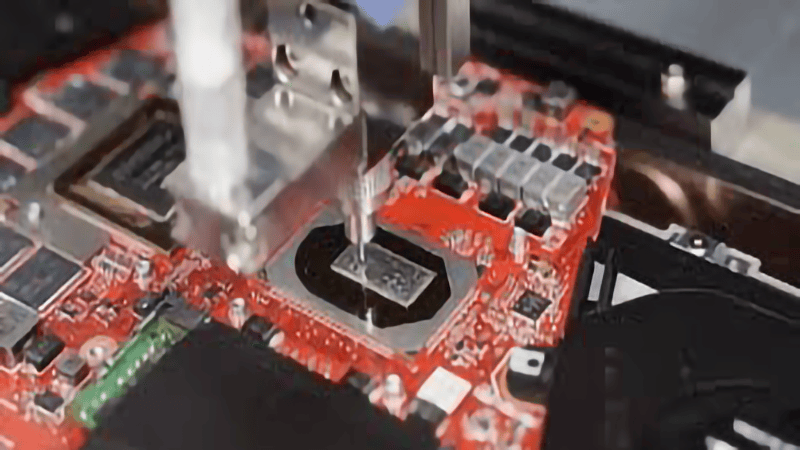

Durante la fabricación, especialmente en la producción en masa, se deben utilizar sistemas de dosificación automatizados y precisos para aplicar la cantidad exacta de LM TIM necesaria. Esto ayuda a garantizar la consistencia y el control del rendimiento.
Además, es fundamental que todo producto que utilice TIM de metal líquido se someta a rigurosos ciclos térmicos y de vibración, con pruebas de fiabilidad a largo plazo. Esto se realiza para garantizar el rendimiento continuo del TIM a largo plazo.
Cuando el metal líquido no es la solución adecuada
A pesar de su increíble rendimiento, el metal líquido no es una solución para todos los desafíos térmicos, particularmente en los siguientes casos:
- AsequibilidadEl metal líquido es significativamente más caro que los TIM tradicionales. Si trabaja con componentes de bajo consumo o productos de bajo coste, los TIM LM no son la solución ideal.
- Complejidad de montaje:El metal líquido no es la opción adecuada para aplicaciones que involucran espacios grandes e irregulares o que requieren un proceso de ensamblaje simple.
- Componentes auxiliaresLas almohadillas y grasas térmicas siguen siendo esenciales para enfriar los componentes circundantes, como la memoria, los VRM y los chipsets, donde el aislamiento eléctrico es más importante que lograr la resistencia térmica más baja posible.
Futuras direcciones en la ciencia de materiales de interfaz térmica de metal líquido
El panorama mundial de la investigación muestra esfuerzos concentrados para superar las limitaciones de los metales líquidos en cuanto a sus propiedades mecánicas. Los estudios indican un aumento constante en la investigación sobre refrigeración por metales líquidos durante los últimos cinco años. En los próximos años, se esperan cambios significativos en los siguientes aspectos de los TIM de LM:
Materiales de cambio de fase e híbridos
Como resultado de los recientes Investigación de IntelAhora contamos con una arquitectura TIM híbrida que combina metal fundido en el centro con un adhesivo de silicona adaptable en los bordes. Una estructura de dique retiene el metal líquido, mientras que el adhesivo TIM se adapta a la deformación del paquete. Este enfoque híbrido nos demuestra que el futuro no se trata solo de las especificaciones de las materias primas, sino de la integración inteligente de los sistemas.
Ajuste de reología y formulaciones compuestas
Todavía se están realizando investigaciones para crear compuestos de metal líquido y refinar sus reología (propiedades de flujo), a fin de reducir el riesgo de migración manteniendo una alta conductividad y mejorando las propiedades mecánicas de estos materiales blandos.
Enlace sin interfaz
El objetivo final es desarrollar soluciones que creen una unión térmica directa y sin interfaz entre el chip y el disipador de calor, eliminando por completo la necesidad de un TIM separado.
Conclusión
El metal líquido no es un reemplazo universal para otros TIM como almohadillas térmicas y grasa térmicaAmbos tienen sus aplicaciones especializadas, pero son una solución estratégica y facilitadora para los desafíos térmicos más extremos. Su función de permitir un rendimiento sostenido a densidades de potencia que antes se consideraban imposibles lo convierte en una piedra angular de la computación de próxima generación.
Si bien los TIM convencionales, como la pasta térmica y la soldadura, siguen siendo viables, los LMTIM ofrecen un salto en rendimiento debido a su conductividad térmica y eléctrica inherentemente alta, flexibilidad y bajos puntos de fusión. Contacta con nuestro equipo Contáctenos hoy mismo para obtener una cotización gratuita de materiales de interfaz térmica de clase mundial para sus productos.
Nuestra capacidad de prueba
| Qué probamos | Equipos | Lo que nos dice |
|---|---|---|
| Confiabilidad y estabilidad a largo plazo | Cámara de ciclo ambiental acelerado | Esto nos indica cuánto tiempo puede permanecer el material antes de que comiencen a aparecer la degradación, el bombeo y el aumento de la resistencia térmica. Investigamos esto simulando años de estrés operativo en diversas condiciones ambientales, a través de temperaturas extremas que alternan rápidamente (de -40 °C a 150 °C) y alta humedad. |
| Conductividad térmica a granel | Probador de materiales de interfaz térmica ASTM D5470 | Esta prueba nos proporciona la conductividad térmica real y objetiva (W/m·K) del metal líquido TIM. Medimos la capacidad intrínseca del material para transferir calor a través de su sección transversal bajo un flujo de calor controlado y uniforme. Este proceso elimina las variables del mundo real. |
Por qué estos datos son diferentes a las reseñas
Método de revisión típicoEl entusiasta o revisor de productos promedio aplica metal líquido a su CPU, ensambla el sistema y ejecuta software o un juego como referencia. Luego, mide la temperatura del procesador según sus sensores internos. Si bien esto es útil para obtener una idea general, este método es muy sensible y está sujeto a variables como la presión de montaje, la temperatura ambiente, la velocidad del ventilador y la arquitectura específica del PC.
Nuestro método:Utilizamos métodos de prueba estandarizados que son reconocidos internacionalmente por la Sociedad Americana para Pruebas y Materiales (ASTM), realizado en un entorno de laboratorio estrictamente controlado. Al aislar el material, nuestro equipo mide sus propiedades térmicas clave en múltiples condiciones repetibles.
La diferenciaCon nuestro método, podemos proporcionarle datos objetivos, científicos, verificables y comparables. Si bien la caída de temperatura de 10 °C observada y reportada por un revisor es simplemente anecdótica, nuestra conductividad térmica reportada de 75 W/m·K es una propiedad física verificable. Estos datos de ingeniería permiten a nuestros socios modelar con precisión el rendimiento térmico en sus simulaciones y tener la confianza de que nuestros materiales ofrecerán un rendimiento consistente.
¿Por qué confiar en esta guía?
En un mercado repleto de opiniones, la verdadera experiencia reside en la experiencia. Esta guía no es un resumen ni una copia de artículos disponibles en línea; es un reflejo directo del profundo conocimiento práctico desarrollado en los laboratorios de JIUJU, conformados por más de 100 técnicos de I+D. Con más de 20 años de experiencia dedicada y avalados por certificaciones de primer nivel como ISO 9001 e IATF 16949, somos el socio de confianza en gestión térmica para más de 500 empresas en todo el mundo.
