В электромобилях высоковольтные (800 В) контроллеры являются одной из важнейших технологий, необходимых для ввода энергии. Это связано с тем, что по мере развития отрасли возникла потребность в более быстрой зарядке, улучшенной термической стабильности и большей эффективности электромобилей.
Однако из-за этих изменений возросла и нагрузка на силовую электронику в плане отвода тепла. Для эффективного управления этим теплом... материалы теплового интерфейса (TIM) Теперь они играют решающую роль. Они выступают в качестве посредника между устройствами, выделяющими тепло, и их охлаждающими поверхностями, способствуя более эффективной передаче тепла.
Вот почему современные высоковольтные контроллеры обладают гораздо большими возможностями, чем вы можете себе представить. Они лучше работают с системами, использующими напряжение батарей. Более того, они поддерживают функции быстрой зарядки, а также эффективные механизмы защиты. Благодаря улучшенным материалам и более продуманной интеграции, быстро развивается новое поколение высоковольтных контроллеров.
В этом руководстве мы подробно рассмотрим основные тенденции в разработке высоковольтных контроллеров, определяющие эволюцию мира электромобилей. Мы также обсудим, как новые тенденции способствуют следующей волне инноваций в силовой электронике электромобилей.
Центральная роль высоковольтных контроллеров в производительности электромобилей
В электромобилях HVC Это основной силовой электронный блок. По сути, он управляет всеми высоковольтными системами (двигателями, тяговыми инверторами, бортовыми компьютерами, компрессорами) в транспортном средстве. От управления разгоном двигателя до эффективности использования энергии транспортным средством, высоковольтные электронные блоки контролируют множество операций.
По мере того, как отрасль переходит к платформам с напряжением от 400 до 800 В, одновременно возрастают и обязанности контроллера. Электромобили теперь требуют более быстрого переключения, более интеллектуального терморегулирования, более надежных защитных функций и точного мониторинга. И здесь высоковольтный контроллер обеспечивает плавное движение, снижение падения напряжения батареи, сокращение времени зарядки и увеличение емкости аккумуляторной батареи. И все это при низкой стоимости.
Определение высоковольтного контроллера (ВВК): от инвертора до системы управления
Ранее высоковольтные контроллеры выполняли лишь одну основную функцию. Их задача заключалась в преобразовании постоянного тока от батареи в переменный ток для двигателя, чтобы транспортное средство могло двигаться. Однако по мере развития высоковольтных контроллеров и соответствия требованиям современных энергетических транспортных средств, их функционирование также эволюционировало. Теперь высоковольтные контроллеры выполняют несколько задач одновременно. Они управляют:
- Управление двигателем и регулирование крутящего момента.
- Распределение электроэнергии по всему транспортному средству.
- Взаимодействие между основными системами. В основном между BMS, OBC и преобразователем DCDC.
- Мониторинг тока, напряжения и температуры в режиме реального времени.
- Компоненты защищены от коротких замыканий, перегрева и перегрузки.
Этот сдвиг наглядно демонстрирует, почему высоковольтные контроллеры стали центральными и основными компонентами электромобилей.
Растущий рыночный спрос на повышение эффективности и ускорение зарядки.
Согласно Отчет TrendForceПродажи электромобилей достигли 4.02 миллиона единиц, что на 39% больше, чем годом ранее, в первом квартале 2025 года. С ростом популярности электромобилей за последние годы возросли и ожидания пользователей.
В ближайшие годы водители электромобилей ожидают появления новой системы. зарядить свои автомобили за считанные минутыа не по часам. Пользователи автопарков хотят снижения энергопотребления и приемлемых или более низких затрат на техническое обслуживание. Регуляторы также требуют повышения эффективности и надежности для достижения целей устойчивого развития.
В то же время клиенты ожидают увеличения инфраструктуры станций быстрой зарядки. Согласно данным... Отчет МЭА о зарядке электромобилейКоличество общественных зарядных станций, добавленных только в 2024 году, превысило общее число доступных в 2020 году.
Для удовлетворения всех этих требований в моделях следующего поколения производители электромобилей должны создавать высокоэффективные и многофункциональные модели. Необходимы системы защиты, обладающие термостойкостью, обеспечивающие более быструю зарядку постоянным током, а также усовершенствованные высоковольтные контроллеры, инверторы на основе карбида кремния и улучшенные термоинтерфейсные материалы (TIM).
Основные тенденции в разработке высоковольтных контроллеров для электромобилей (NEV)
Теперь давайте обсудим четыре основных тенденции в сфере высокопроизводительных транспортных систем, которые формируют следующее поколение электромобилей.
Тенденция 1: Эволюционное обновление до архитектуры 800 В/1000 В.
Преимущества напряжения 800 В: повышение скорости зарядки и эффективности системы.
Ранее электромобили работали в системе 400 В. Однако со временем, по мере развития электромобилей, возросли и требования потребителей к быстрой зарядке. Для удовлетворения этих требований электромобили сейчас повсеместно переходят на архитектуры 800 В/1000 В.
В основном, этому сдвигу есть две причины. Одно из главных преимуществ — это, безусловно, сокращение времени зарядки (с часов до минут). Второе — это повышение скорости передачи энергии.
Проблемы проектирования: изоляция, нагрузки на компоненты и теплоотвод.
Хотя смещение напряжения на 800 В имеет свои преимущества, оно также создает инженерные проблемы. Одна из главных проблем — поиск совместимых компонентов, которые должны выдерживать более высокую изоляцию. Фактически, частота переключения может увеличить тепловыделение. Поэтому тепловое управление также может потребоваться.
Влияние на системы управления батареями (BMS) и вспомогательные нагрузки
Помимо этого, более высокое напряжение также влияет на систему управления батареей (BMS) и вспомогательные системы. Система BMS должна обеспечивать более точное напряжение при высоких нагрузках. Именно поэтому для поддержания надежности вся архитектура и производство электромобилей должны развиваться вместе с технологиями высокого напряжения (HVC).
Тренд 2: Технологический скачок благодаря использованию SiC и GaN в основных инверторах.
Преимущество SiC: снижение потерь при переключении и более высокие рабочие температуры.
В настоящее время в сетях HVC... Карбид кремния (SiC) SiC — широко используемый полупроводниковый материал. В отличие от кремния, SiC переключает электричество гораздо быстрее и с высокой эффективностью. А за счет снижения потерь при переключении он, по сути, способствует увеличению запаса хода электромобилей.
Повышение удельной мощности: увеличение частоты переключения и миниатюризация.
Благодаря использованию SiC инженеры также могут снижать частотные характеристики на высоких частотах. Это в конечном итоге может уменьшить размеры индукторов, конденсаторов и других пассивных компонентов. В результате потребители получают более компактную и легкую конструкцию. Кроме того, HVC следующего поколения становятся более энергоэффективными.
Применение нитрида галлия (GaN) в маломощных вспомогательных контроллерах
Помимо SiC, Нитрид галлия (GaN) Они также приобретают все большее значение. Они лучше всего работают в маломощных вспомогательных контроллерах и помогают стабилизировать выходное напряжение.
Тренд 3: Экстремальная интеграция для оптимизации удельной мощности и стоимости.
Расцвет систем «x-в-1»: интеграция DCDC, OBC и VCU в HVC
Для снижения сложности и стоимости системы производители теперь интегрируют несколько силовых электронных компонентов в одну конструкцию (в виде решений «всё в одном»). Например, интегрируют тяговый инвертор, преобразователь постоянного тока и бортовое зарядное устройство (OBC). Цель такой интеграции — повышение эффективности, сокращение количества проводов, размеров модулей и, главное, снижение затрат на ресурсы.
Критическая роль высокоинтегрированных решений по изоляции для обеспечения безопасности и связи.
Для высоковольтных систем, представляющих собой комплексные решения «в-1», изоляция каждой панели становится крайне важной. Для решения этой задачи ключевую роль играют высокоинтегрированные решения по изоляции. Они обеспечивают безопасную связь между каждой панелью (например, аккумуляторной системой, системой управления двигателем и вспомогательными цепями) по отдельности, поддерживая стабильное выходное напряжение.
Усовершенствования в системах жидкостного охлаждения для интегрированных модулей.
Когда компоненты находятся вместе в одном блоке, они выделяют больше тепла. Именно поэтому управление тепловым режимом имеет решающее значение. Здесь на помощь приходят передовые решения для охлаждения, такие как термоинтерфейсные материалы, которые играют важную и простую роль. Эти решения помогают поддерживать безопасные рабочие температуры силовой электроники даже при пиковых нагрузках.

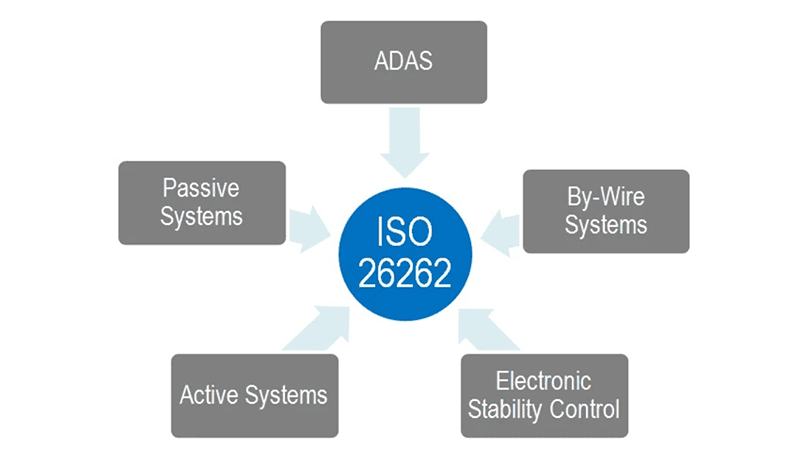

Тенденция 4: Повышение стандартов функциональной безопасности и надежности (ISO 26262)
Соответствие требованиям ASIL-D: аппаратная и программная избыточность
С развитием электромобилей функциональная безопасность становится ключевым требованием. Хотя не каждый модуль должен соответствовать стандарту ASIL-D, от модулей HVC, как правило, ожидается соответствие этому стандарту. стандартами качества ISO 26262 а также соответствуют стандартам ASIL-D.
Передовые диагностические решения для прогнозирующего технического обслуживания
В высоковольтные кабели также необходимо включать диагностические функции. Они осуществляют мониторинг температуры, выходного напряжения, тока, сопротивления изоляции и характеристик переключения в режиме реального времени. Даже такие функции помогают выявлять неисправности на ранних стадиях и поддерживают стратегии прогнозирующего технического обслуживания.
Важность выбора поставщиков комплектующих и устойчивости цепочки поставок.
Для производителей электромобилей также крайне важно обеспечить стабильное снабжение компонентами в зависимости от производственных категорий. Наличие всех необходимых ресурсов помогает избежать задержек в производстве и создавать высоковольтные системы.
Заключение: Приверженность компании JIUJU разработке решений для высоковольтных контроллеров нового поколения.
В условиях постоянного совершенствования высоковольтных контроллеров, управление тепловым режимом в электромобилях является неотъемлемым фактором с точки зрения безопасности клиентов и характеристик автомобиля. Потому что правильный отвод тепла Крайне важно поддерживать оптимальную рабочую температуру компонентов батареи, инвертора и контроллера.
Признавая это, ДЖИУДЖУ Компания специализируется на производстве передовых компонентов для управления тепловым режимом. ДЖИУДЖУ Мы — китайский производитель и оптовый поставщик теплоизоляционных материалов. Мы производим высокоэффективные материалы. решения по управлению температурным режимомКак и автомобильные радиаторы, теплоотводы, термопрокладки, термопаста и термогель. Наша продукция не только обеспечивает эффективное охлаждение, но и совместима с платформами на 800 В.
Кроме того, наша команда профессионалов может разработать индивидуальное решение для охлаждения транспортных средств в соответствии с вашими потребностями. Если вы ищете надежного делового партнера, JIUJU — правильный выбор. Свяжитесь с нашей службой поддержки клиентов. Получите мгновенный запрос сегодня.
Часто задаваемые вопросы о высоковольтных контроллерах
1. Что такое высоковольтный контроллер (HVC) в электромобиле?
HVC — это, по сути, центральный блок, который управляет потоком энергии между батареей, инвертором, системами постоянного тока, двигателем и вспомогательными нагрузками. Он также управляет моментом, когда водителю необходимо повернуть педаль газа, управляет преобразованием постоянного тока и обеспечивает безопасное распределение энергии по всем системам автомобиля.
2. Какова роль HVC в поддержании оптимального уровня падения напряжения батареи?
В основном, падение напряжения батареи происходит, когда двигатель потребляет большой ток или когда одновременно активны несколько нагрузок постоянного тока. В таких случаях HVC отслеживает напряжение в реальном времени и немедленно корректирует распределение энергии. В результате балансируется нагрузка, защищаются компоненты и гарантируется, что пользователи не почувствуют потери производительности при использовании дроссельной заслонки.
3. Каковы типичные области применения HVC в электромобилях?
Высоковольтные кабели широко используются в ряде важных областей применения электромобилей, о которых стоит почитать. К их распространенным областям применения относятся управление двигателями, преобразование постоянного тока, бортовая зарядка, рекуперативное торможение, терморегулирование и защита системы.
4. Совместимы ли термопродукты JIUJU со всеми электромобилями?
Безусловно. Компания JIUJU производит передовые тепловые решения, поддерживающие современные системы отопления, вентиляции и кондиционирования воздуха, и решает все проблемы, связанные с перегревом. Мы также производим индивидуальные решения для охлаждения в соответствии с требованиями заказчика.
