Руководство по замене термопрокладки на MacBook Pro M1 (2026 год)

Инженерные компромиссы внутри вашего MacBook

Переход на Apple Silicon ознаменовал собой кардинальный сдвиг в эффективности мобильных вычислений. Чип M1 обеспечивает показатели производительности, сопоставимые с высокопроизводительными настольными рабочими станциями, при этом потребляя значительно меньше энергии. Однако для достижения элегантного и бесшумного внешнего вида, определяющего линейку MacBook, инженеры пошли на продуманный компромисс в отношении управления температурным режимом. Активная система охлаждения предназначена исключительно для системы на кристалле, оставляя остальную часть материнской платы в состоянии тепловой изоляции.

Эта философия дизайна идеально подходит для обычных пользователей, которые просматривают веб-страницы или пишут электронные письма. Но для профессионалов, видеоредакторов, разработчиков программного обеспечения или тех, кто активно работает в многозадачном режиме, этот минималистский подход создает скрытый недостаток. Схемы питания и контроллеры хранения работают в застойной воздушной среде, полагаясь исключительно на пассивную конвекцию. Со временем это удерживаемое тепло не только снижает производительность, но и активно ухудшает химическую структуру соседних литий-полимерных аккумуляторных элементов.

Философия стратегического дизайна: почему Apple отказалась от неё в пользу пассивного подхода.

Часто возникает вопрос: «Если этот тепловой мост настолько эффективен, почему Apple не внедрила его на заводе?» Ответ кроется в приоритетах потребительского поведения, а не в экономии средств. Инженеры Apple ставят акустику и «комфорт при ношении на коленях» выше долговечности внутренних компонентов.

Подключение компонентов, выделяющих тепло, к корпусу превратило бы нижнюю часть ноутбука в радиатор. Хотя это и обеспечивает лучшее теплоотведение для электроники, это создает проблему для пользователя, поскольку устройство будет неприятно горячим на коленях. Кроме того, пассивная система охлаждения упрощает обслуживание: нет необходимости чистить пылевые фильтры для этих компонентов, и нет риска выдавливания термопасты со временем. Для обычного потребителя выбор Apple логичен. Для опытного пользователя это ограничение, которое необходимо устранить.

Физика теплопроводящих материалов

Чтобы понять, почему необходима эта модификация, нужно взглянуть на процесс теплопередачи на микроскопическом уровне. Тепло наиболее эффективно распространяется путем проводимости, при которой кинетическая энергия передается между соседними атомами. Как это видно из подробных разборок логических плат, проводимых такими экспертами, как... iFixitЗазор между компонентами MacBook и алюминиевым корпусом составляет приблизительно от 1.5 до 2.0 мм. Воздух является теплоизолятором, то есть он препятствует передаче энергии.

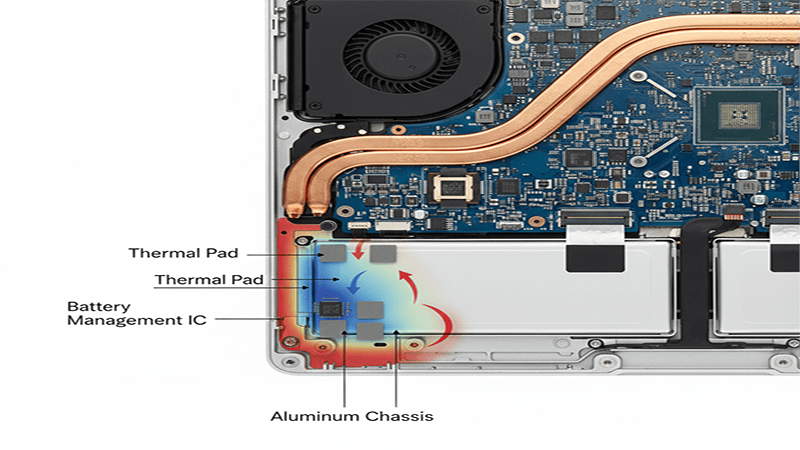

Путем введения высокоэффективный термоинтерфейсный материалМы замещаем этот изолирующий воздух проводящей средой. Это эффективно соединяет компоненты, выделяющие тепло, с самым большим доступным металлическим объектом: цельным корпусом ноутбука. Алюминиевый корпус превращается из пассивной защитной оболочки в активную поверхность для рассеивания тепла, значительно увеличивая общую тепловую массу системы.

Реалии производства и риски контроля качества

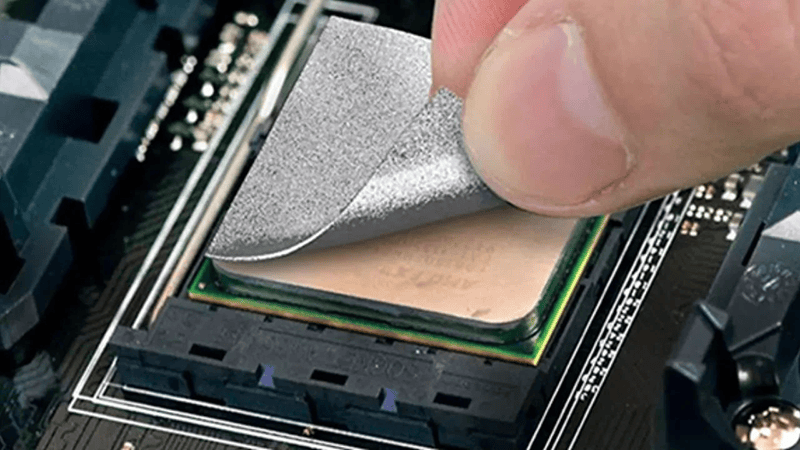

Рынок наводнен обычными термопрокладками, обещающими высокую производительность по невероятно низким ценам. Будучи производителем, приверженным промышленным стандартам, Jiujutech Понимает, что разница между безопасной модификацией и поврежденной логической платой заключается в точности изготовления.

Парадокс точности

В мире сверхтонкой электроники допуски имеют первостепенное значение. Отклонение всего в 0.1 мм может привести к катастрофическим последствиям. Стандартные производственные процессы часто страдают от плохого контроля каландрирования, что приводит к значительному изменению толщины контактных площадок на одном листе. Если пользователь устанавливает в MacBook с жесткими допусками сборки контактную площадку, которая немного толще, чем нужно, возникающее механическое давление передается непосредственно на паяные соединения материнской платы. Это может привести к разрушению шариковых контактных площадок или микротрещинам в дорожках печатной платы. Компания Jiujutech снижает этот риск, применяя строгую цифровую микрометрическую проверку каждой производственной партии, гарантируя, что контактные площадки находятся в пределах нижней границы допустимого диапазона для обеспечения безопасности.

Уроки из лаборатории: наши первые инженерные ошибки

Мы считаем, что прозрачность укрепляет доверие. В нашем первом прототипе M1 MacBook Pro мы допустили ошибку, стремясь к максимальному сжатию. Мы использовали прокладку толщиной 2.0 мм на блоке управления батареей, полагая, что более высокое сжатие означает лучшую теплопередачу. Хотя результаты по теплоотводу были превосходными, механические побочные эффекты оказались неприемлемыми.

Мы обнаружили, что эта толщина вызывает локальное прогибание материнской платы примерно на 0.05 мм. Хотя это не видно невооруженным глазом, это давление передается через корпус к механизму тачпада, увеличивая усилие нажатия на 15 грамм и делая тачпад «жестким» в центре. Мы немедленно отказались от конструкции V1 и перенастроили наше оборудование для производства специальной платы толщиной 1.5 мм с более низкой твердостью по Шору 30A. Этот опыт показал нам, что в цельнокорпусных ноутбуках механическая нейтральность так же важна, как и теплопроводность.

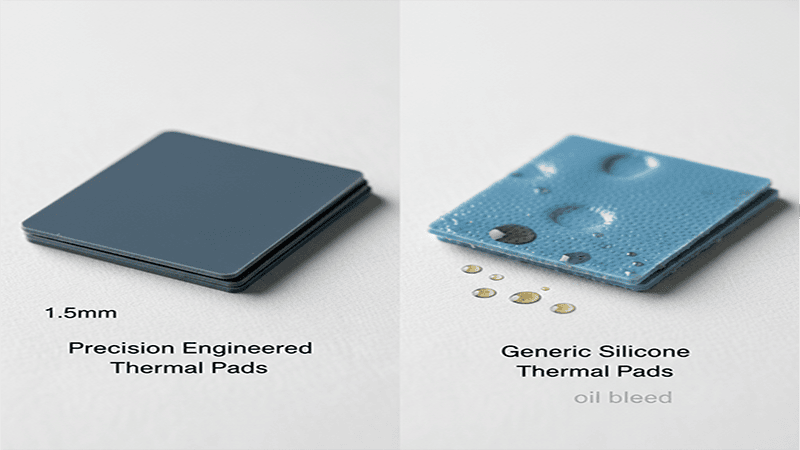

Химическая стабильность и миграция нефти

Термопрокладки представляют собой, по сути, суспензию теплопроводящих керамических частиц в полимерной матрице. Для сохранения мягкости и эластичности прокладки производители используют силиконовое масло. В дешевых составах это масло не имеет химических поперечных связей с полимерной цепью. Когда ноутбук нагревается во время рендеринга или экспорта, масло отделяется и вытекает. Это явление, известное как «вытекание», может повредить оптические датчики, ухудшить адгезионные соединения внутри корпуса и навсегда испортить антибликовое покрытие экрана. наборы бытовой электроники Проходят строгие испытания на термообработку, чтобы гарантировать стабильность полимерной матрицы при длительных циклах нагрева.

Контроль за удалением посторонних предметов

Один-единственный микроскопический металлический кусочек, вкрапленный в термопрокладку, может замкнуть два электрических контакта, создавая короткое замыкание, которое мгновенно выводит из строя логическую плату. Это распространенный вид отказа для прокладок, изготовленных в неконтролируемых заводских условиях. Мы обрабатываем наши материалы в условиях чистых помещений с использованием протоколов визуального контроля, разработанных на основе стандартов производства полупроводников.

Экономика управления тепловыми процессами

Помимо технических преимуществ, существует убедительный экономический аргумент в пользу этой модификации. Самым дорогим расходным компонентом в современном MacBook является аккумуляторный блок, который приклеен к верхней части корпуса. Замена его после истечения гарантийного срока обойдется в сотни долларов.

Литий-ионные батареи стареют по двум механизмам: циклическому старению и календарному старению. Однако, согласно данным из... Аккумулятор университетаТепло выступает катализатором для обоих процессов. Снижая локальную температуру окружающей среды вокруг элементов батареи на 10–15 °C с помощью термопрокладок, вы, по сути, замедляете процесс химического старения. Стоимость комплекта прецизионных термопрокладок составляет лишь небольшую часть стоимости преждевременной замены батареи, обеспечивая окупаемость инвестиций, которая проявляется в увеличении срока службы устройства и его стоимости при перепродаже.

Основные инструменты для профессионального протокола

Попытка выполнить эту процедуру с помощью самодельных инструментов увеличивает риск повреждения винтов или корпуса. Для безопасной установки необходим следующий набор инструментов.

• Драйвер P5 Pentalobe: Используемые Apple фирменные винты изготовлены из мягкого алюминия. Высококачественная отвертка предотвращает проскальзывание и повреждение головки.
• Непроводящий зонд: Для безопасного отсоединения кабеля передачи данных от батареи и освобождения внутренних фиксирующих защелок без царапин на материнской плате потребуется нейлоновый или пластиковый инструмент для поддевания.
• Чистящий растворитель: Изопропиловый спирт (90%-ная концентрация или выше) необходим для удаления производственных масел с микросхем и корпуса.
• Термопрокладки Jiujutech Precision:
  • Толщина 1.5 мм: Предназначен для блока управления батареей.
  • Толщина 2.0 мм: Предназначен для флэш-памяти NAND и контроллера.
  • Толщина 1.0 мм: Предназначен для силовых MOSFET-транзисторов.

Протокол выполнения и логика установки

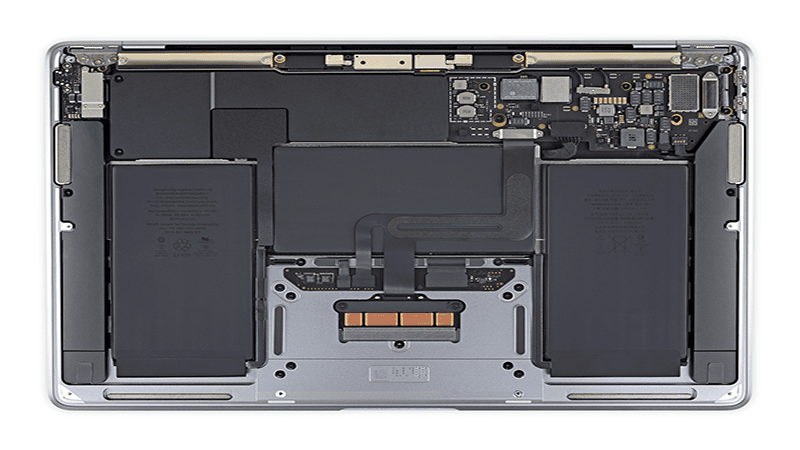

В этом руководстве описаны конкретные шаги для корпуса 13-дюймового MacBook Pro M1. Принципы применимы и к модели Air, но требования к толщине будут отличаться.

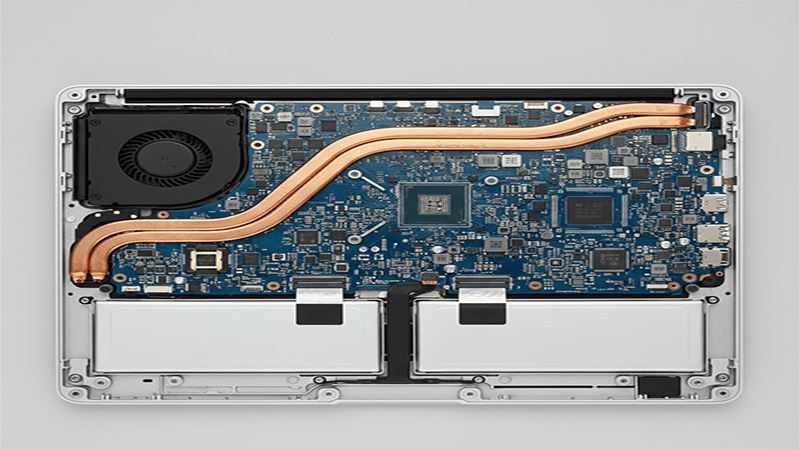

Удаление корпуса и картирование винтов

Нижняя панель крепится шестью винтами и рядом внутренних защелок. Важно отметить, что два винта, расположенные в верхней центральной части рядом с шарниром дисплея, короче остальных четырех. Крайне важно отметить расположение этих винтов на магнитном коврике или листе бумаги. Ввинчивание длинного винта в короткую стойку может проколоть подставку для рук изнутри, что приведет к необратимым косметическим повреждениям.

После откручивания винтов используйте присоску возле переднего края, чтобы создать небольшой зазор. Вставьте непроводящий зонд и проведите им вдоль боковых краев, чтобы отсоединить защелки. Не тяните корпус прямо вверх; слегка потяните его вперед, чтобы вытащить из задних шарнирных крючков.

Дезактивация поверхностей

На новых материнских платах часто присутствует тонкий слой загрязнений на корпусах микросхем. С помощью безворсовой ткани и изопропилового спирта аккуратно очистите верхние поверхности черных кремниевых корпусов. Проделайте то же самое с соответствующими участками на внутренней стороне алюминиевой нижней крышки. Этот шаг часто пропускают, но он крайне важен. Даже отпечаток пальца может действовать как тепловой барьер, увеличивая сопротивление интерфейса и снижая эффективность модификации.

Применение контролируемого сжатия

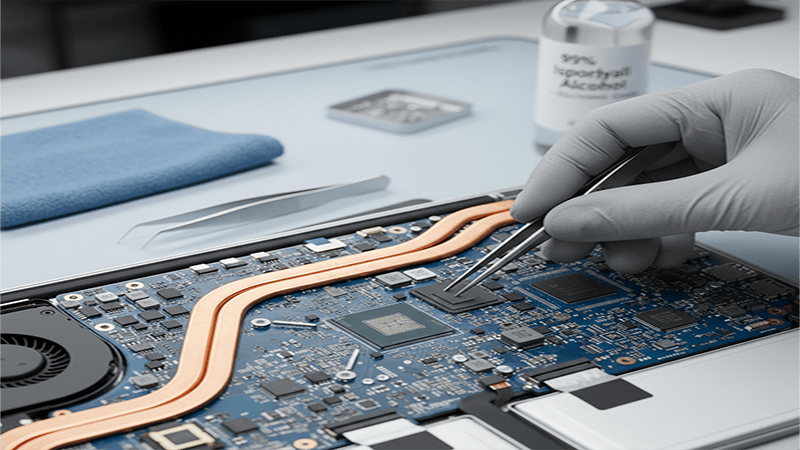

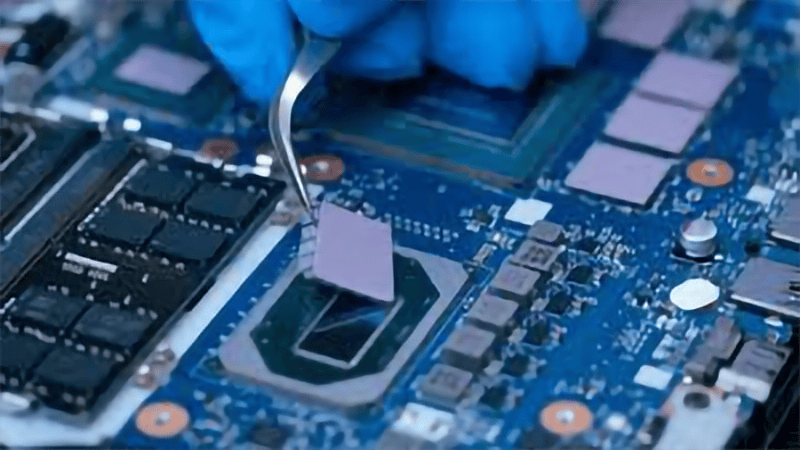

Цель состоит в создании теплового моста, а не в создании зажима для прижима. Прикрепите контактные площадки толщиной 1.5 мм к микросхемам управления батареей, а площадки толщиной 2.0 мм — к области контроллера накопителя. При размещении площадок убедитесь, что они не выступают за крошечные SMD-конденсаторы или разъемы, окружающие основные микросхемы.

«Тест на сжатие» — это метод проверки, используемый инженерами. При проверке правильности установки прокладок, посмотрите на них сбоку. Они должны быть однородными. Ключевое преимущество прокладок Jiujutech — их низкая твердость по Шору. Они сконструированы таким образом, чтобы сжиматься примерно на 20% при закрытии корпуса. Это сжатие обеспечивает соответствие прокладки микроскопическим неровностям поверхности чипа, максимизируя теплопередачу.

Повторная сборка и проверка допусков

Установите нижнюю крышку обратно на шасси, но не вставляйте винты сразу. Плотно прижмите крышку к центру. Она должна плотно прилегать к цельному корпусу без чрезмерного люфта. Если крышка кажется, что она балансирует на точке опоры, значит, прокладки слишком толстые или расположены неправильно.

Начинайте затягивать винты от центра к краям. Если вы почувствуете значительное сопротивление или изменится ощущение щелчка тачпада, немедленно прекратите затягивание. Жесткий тачпад указывает на то, что корпус слегка выпирает и давит на механизм тачпада снизу. В этом редком случае внутренние допуски вашего конкретного устройства могут не поддерживать стандартную толщину тачпада.

Стандартизированная методология тестирования

Для подтверждения утверждений, изложенных в данном руководстве, мы придерживаемся строгого протокола тестирования, а не полагаемся на отдельные свидетельства. Наши данные, полученные в ходе термолабораторных испытаний, собраны в контролируемых условиях, чтобы минимизировать влияние переменных и обеспечить воспроизводимость результатов.

• Окружающая среда: Все испытания проводятся в помещении с контролируемым климатом, где поддерживается температура 22°C ±1°C для обеспечения стабильного потенциала конвективного охлаждения.
• Состояние питания: MacBook Pro подключен к официальному адаптеру питания Apple USB-C мощностью 61 Вт при полностью заряженном аккумуляторе, чтобы отвести тепло, выделяемое во время зарядки, и изолировать тепловую нагрузку на материнскую плату.
• Тепловое насыщение: Мы выполняем три последовательных 10-минутных запуска теста Cinebench R23, чтобы убедиться, что корпус достиг состояния "теплового насыщения".
• Почему именно Cinebench: В соответствии с рекомендациями MaxonЭтот инструмент обеспечивает постоянную 100% загрузку всех ядер, имитируя наихудший сценарий для рендеринга видео или компиляции кода.
• Погрешность: Обратите внимание, что внутренние датчики на кристалле имеют погрешность ±1°C. На внешние ИК-измерения могут влиять изменения коэффициента излучения поверхности.

Проверка тепловой дельты

Успех этой модификации измерим. Для этого используются инструменты мониторинга программного обеспечения, такие как... ТГ ПроУстановите базовый уровень до установки модификации и сравните его с показателями после установки.

Показатель эффективности батареи: При сильной синтетической нагрузке на немодифицированном MacBook Pro с процессором M1 датчики заряда батареи часто показывают температуру от 40°C до 45°C. После модификации эти датчики должны показывать диапазон от 30°C до 35°C. Эта разница является основным индикатором активности теплового моста.

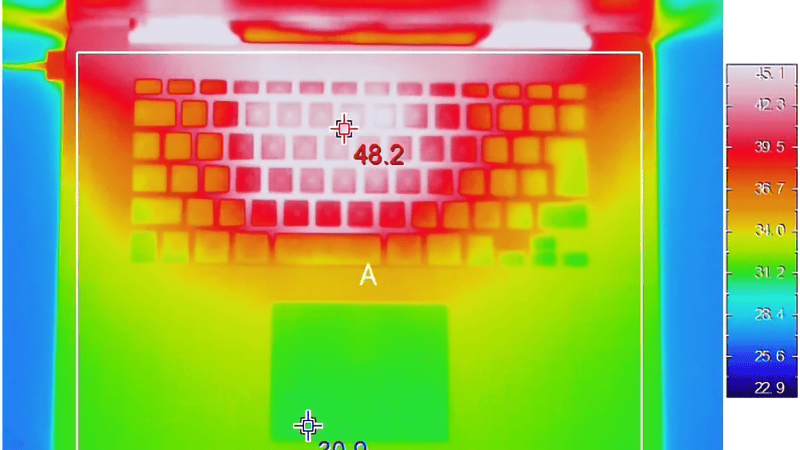

Тактильное подтверждение: Наиболее очевидным признаком успеха будет температура нижней части корпуса. До модификации корпус обычно остается холодным, в то время как внутренние компоненты нагреваются. После модификации корпус станет теплым или даже горячим на ощупь при высоких нагрузках. Это положительный результат; он доказывает, что тепловая энергия успешно отводится от чувствительных внутренних компонентов и рассеивается в окружающую среду.

Ключевые моменты и примеры использования

Хотя эта модификация раскрывает скрытый потенциал повышения эффективности, она изменяет тепловые характеристики ноутбука таким образом, что это может не подойти каждому пользователю.

Рекомендации по профилю пользователя

Не всем пользователям эта модификация принесет одинаковую пользу. На основе данных о внедрении мы разделили рекомендации на категории:

• Видеомонтажёры и 3D-художники (настоятельно рекомендуются): Длительные нагрузки при рендеринге создают именно те условия перегрева, которые решает этот мод. Он необходим для предотвращения снижения производительности из-за перегрева во время длительных экспортов.
• Разработчики программного обеспечения (рекомендуется): Компиляция больших кодовых баз заставляет все ядра работать на 100%. Поддержание низкой температуры VRM обеспечивает стабильную подачу питания во время таких пиковых нагрузок.
• Офисные и административные работники (нейтральное обозначение): Если вы в основном работаете с электронной почтой и электронными таблицами, M1 редко выделяет достаточно тепла, чтобы привести к деградации батареи. Модификация безопасна, но необязательна.
• Пользователи, сидящие на коленях (Внимание): Писатели или пользователи, которые используют ноутбук исключительно босиком, могут счесть повышенную температуру корпуса неприятной.

Ремонтопригодность и гарантия

Во многих юрисдикциях вскрытие устройства само по себе не аннулирует гарантию, если не произошло повреждений. Согласно Федеральная торговая комиссия В соответствии с Законом Магнусона-Мосса о гарантиях, производители не могут аннулировать гарантию только потому, что пользователь вскрыл устройство. Однако специалисты сервисного центра обучены выявлять несанкционированные модификации. Преимущество использования высококачественных термопрокладок заключается в том, что они не оставляют липких следов или постоянных отметок. Если устройству требуется официальное обслуживание, прокладки можно снять, а поверхности очистить спиртом, вернув устройство в заводское состояние.

Возьмите под контроль своё оборудование. Не позволяйте тепловым недостаткам сокращать срок службы вашего устройства. Оснастите свою рабочую станцию ​​материалами, разработанными для обеспечения надежности.

Ознакомьтесь с решениями Jiujutech для охлаждения MacBook M1.

Проверка после установки

Откуда вы знаете, что это сработало? Не стоит гадать.

1. Скачать инструменты мониторинга: Для мониторинга внутренних датчиков используйте такие инструменты, как TG Pro или iStat Menus.
2. Запустите сравнительный тест: Запустите тест скорости диска Blackmagic или Cinebench.
3. Смотрите, что происходит в дельте: До модификации температура батареи, скорее всего, неуклонно росла бы вместе с температурой процессора. После модификации процессор будет нагреваться, но батарея должна оставаться значительно холоднее.
4. Тест на прикосновение: Прикоснитесь к нижней центральной части ноутбука. Он должен быстро нагреться. Это доказывает, что тепловой мост активен и тепло отводится от корпуса.

FAQ и устранение неисправностей

Можно ли использовать термопасту вместо термопасты?

Категорически нет. Термопаста предназначена для зазоров менее 0.1 мм. Зазор между этими чипами и корпусом составляет от 1.5 до 2.0 мм. Термопаста не сможет перекрыть этот зазор; она вытечет, испачкает всё вокруг и не сможет эффективно отводить тепло. Вам необходима структурная целостность термопрокладки.

После модификации тачпад стал жестким.

Корпус слегка выпирает и давит на механизм тачпада снизу. Это означает, что ваши тачпады слишком толстые (или купленные вами тачпады изготовлены с плохой точностью). Немедленно снимите тачпады, чтобы предотвратить необратимое повреждение тактильного вибромотора.

Это работает для чипов M2/M3?

Принцип тот же, но требования к толщине значительно отличаются из-за изменений в компоновке логической платы. Использование контактных площадок M1 на плате M2 может повредить устройство. Пожалуйста, Свяжитесь с нами для комплектов, предназначенных специально для M2/M3.

Повлияет ли это на работу моего Wi-Fi?

Нет. Термопрокладки Jiujutech не проводят электричество и не создают емкостных помех. Они не влияют на сигналы антенны или соединение Bluetooth.

Повышает ли это стоимость при перепродаже?

Косвенно — да. При продаже MacBook опытные покупатели проверяют «Количество циклов зарядки/разрядки батареи» и «Процент состояния батареи». Поддерживая более низкую температуру батареи в течение многих лет, вы сохраняете более высокий процент её состояния, что повышает ценность вашего устройства на вторичном рынке.
