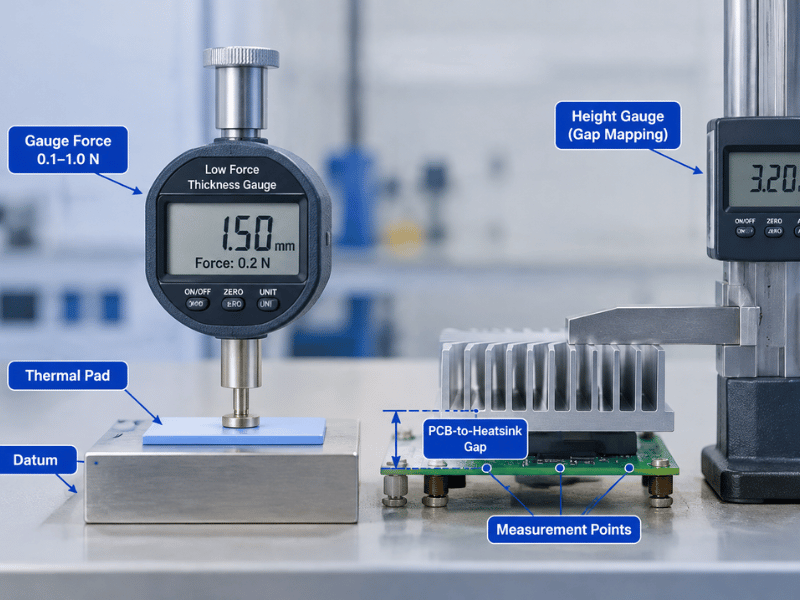

Um die Dicke des Wärmeleitpads präzise zu messen, verwenden Sie ein Dickenmessgerät mit Kraftregelung oder ein Mikrometer und erfassen Sie mehrere Messpunkte. Um den Bauteilspalt zu messen, fixieren Sie die Baugruppe in ihrer endgültigen mechanischen Position und erfassen Sie den Abstand zwischen jeder Wärmequelle und Kühlfläche.
Das sind unterschiedliche Maße. Eine häufige Ursache für schlecht sitzende Ersatzpads ist deren Verwechslung: Das ausgebauten Pad ist zusammengedrückt und gealtert, während der Bauteilspalt eine Eigenschaft der zusammengebauten Hardware ist.
Wählen Sie das Maß, das Sie tatsächlich benötigen.
| Frage | Messung |
|---|---|
| Liegt das mitgelieferte Pad innerhalb der Toleranz? | Freie Paddicke unter einer definierten Messkraft |
| Welches Nennpad sollte ich prototypisch entwickeln? | Spalt zwischen montiertem Bauteil und Kühler |
| Hatte das Pad vollständigen Kontakt? | Zeugenspuren auf beiden Gesichtern |
| Wie stark wurde es komprimiert? | Freie Dicke im Vergleich zu installiertem Spalt/Verschiebung |
| Bleiben die Produktionseinheiten im Rahmen? | Mehrkomponenten-Spaltkarte plus Toleranzanalyse |
Der vollständige Leitfaden zur Dicke von Wärmeleitpads erklärt, wie diese Werte in die endgültige Auswahl einfließen.
Methode 1: Messen eines neuen Wärmeleitpads
Verwenden Sie das richtige Werkzeug
Ein handelsüblicher digitaler Messschieber eignet sich gut für feste Materialien, seine Messkraft kann jedoch ein weiches Wärmeleitpad verformen. Verwenden Sie für die Wareneingangsprüfung ein Dickenmessgerät oder ein Mikrometer mit dokumentierter Messspitze und Messkraft.
Aufzeichnung:
- Werkzeug- und Anlagen-ID
- Kontaktfußgröße
- Kraft messen
- Konditionierungstemperatur und -zeit, falls relevant
- Anzahl und Ort der Messwerte
- Akzeptanztoleranz
Messen Sie von beschädigten Kanten aus. Bei einem großen Blech sollten Sie die Mitte und mehrere Ecken miteinbeziehen. Geben Sie die Spannweite an, nicht nur den Durchschnitt; eine dünne Ecke kann die Stelle sein, an der der Kontakt abbricht.
Jiuju gibt eine Standardtoleranz der Dicke von ±10 % und eine optionale strenge Kontrolle von ±5 % für Wärmeleitpads an. Bitte überprüfen Sie die genaue Toleranz anhand der Spezifikation und der Zeichnung, da die Leistungsfähigkeit je nach Zusammensetzung und Dicke variieren kann.
Methode 2: Messen Sie den Spalt der montierten Bauteile.
Bezugspunkte festlegen
Beginnen Sie mit stabilen Oberflächen, die auch in der realen Montage verwendet werden: Montagezapfen, Auflageflächen der Kühlplatte, Gehäuseanschläge oder Schraubensitze. Das Messen zweier loser Teile auf einer Werkbank kann die Auswirkungen von Dichtungskompression, Platinenstützen und Befestigungskräften außer Acht lassen.
Den endgültigen mechanischen Zustand reproduzieren
Verwenden Sie die vorgesehene Funktion:
- Befestigungselemente und Unterlegscheiben
- Drehmoment und Anzugsreihenfolge
- Platinenhalterungen und Abstandshalter
- Dichtungen
- Kühler, Gehäuse oder Deckel
- Ausrichtung, falls die Schwerkraft die Baugruppe beeinflusst
Mehrere Punkte auf einer Karte
Messen Sie jeden thermischen Kontaktpunkt und bei großen Bauteilen mehrere Punkte pro Oberfläche. Eine Spaltkarte sollte minimale, maximale und lokale Neigungen aufzeigen.
Bei breiten Bauteilen, Kühlplatten oder Mehrkomponentenanordnungen müssen die Mitte, die Ecken und die Bereiche in der Nähe von Befestigungselementen oder Stützen berücksichtigt werden. Eine Messung in der Mitte kann weder eine Oberflächenwölbung noch einen geneigten Lastpfad aufdecken. Wenn die Temperatur die Geometrie wesentlich verändert, vergleichen Sie die kalte Baugruppe mit einer kontrollierten Messung im warmen Zustand oder einem validierten Verformungsmodell. Dokumentieren Sie die Temperatur und den Zustand der Vorrichtung zusammen mit dem Ergebnis; übertragen Sie einen warmen Spalt nicht ohne diesen Kontext in die Berechnung einer kalten Baugruppe.
Ziel ist es nicht, einem „großen Chip“ eine einheitliche Dicke zuzuweisen. Vielmehr soll ermittelt werden, ob eine bestimmte Paddicke den Kontakt überall gewährleisten kann, ohne die höchsten Stellen zu überlasten. Falls dies nicht möglich ist, sollten zonierte Dicken, eine anpassungsfähigere Materialklasse, ein segmentiertes Pad oder eine andere Methode zur Spaltfüllung geprüft werden.
Empfohlene Prototypenmethoden umfassen eine Höhenlehre oder ein Koordinatenmessgerät, leicht zugängliche Fühlerlehren und nicht aushärtende Prüfmaterialien. Wählen Sie ein Prüfmaterial, das nicht zurückfedert, die Hardware nicht verunreinigt und nicht so viel Kraft erfordert, dass die Platine verbogen wird.
Installieren Sie das Wärmeleitpad nicht und führen Sie dann einen Messschieber in die geschlossene Fuge ein. Mit dieser Methode wird üblicherweise eine zugängliche Kante gemessen, nicht die kritische Schnittstelle.
Methode 3: Schätzung einer unbekannten Ersatzdicke
Wenn keine Zeichnung oder Leistungsbeschreibung vorliegt:
- Fotografieren Sie die ungeöffnete Baugruppe.
- Kennzeichnen Sie jede Position und Ausrichtung der Pads.
- Entfernen Sie den Kühler, ohne die Pads zu dehnen.
- Untersuchen Sie den Kontaktabdruck auf beiden Seiten.
- Messen Sie die am wenigsten verformte Fläche mit geringer Kraft.
- Die Hardwarelücke sollte nach Möglichkeit unabhängig ermittelt werden.
- Prototypen in der Nähe von Standarddicken.
- Mit dem korrekten Drehmoment wieder zusammenbauen und den korrekten Sitz überprüfen.
- Prüftemperaturen unter wiederholbarer Last und Umgebungsbedingungen.
Die alten Messwerte der Polsterung dienen als Indizien, nicht als absolute Wahrheit. Druckverformung, Hitze und Handhabung können sie verändern.

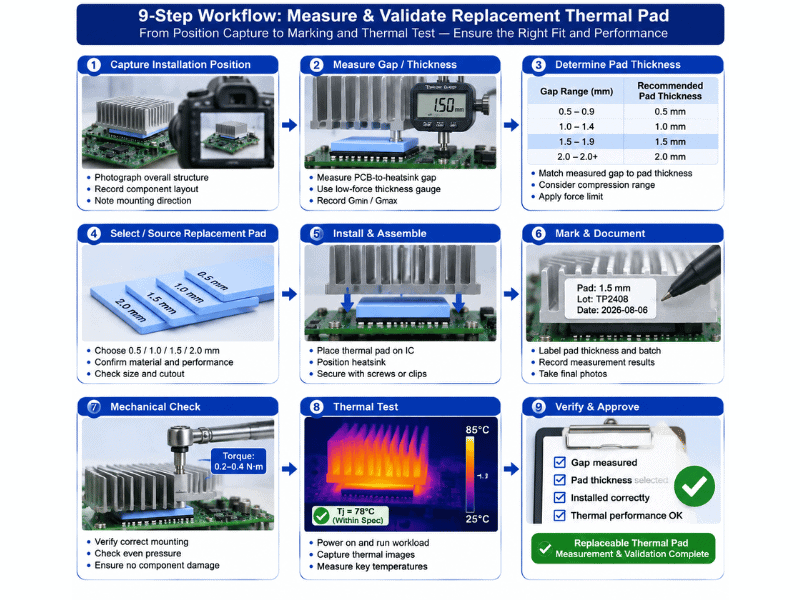

Alternativ: Schritt-für-Schritt-Methode zum Messen der Dicke eines Ersatz-Wärmeleitpads und zum Überprüfen des Kontakts
Berechnen Sie die Kompression anhand der Messungen.
Wenn die Dicke des freien Pads beträgt T und der installierte Abstand ist G:
Compression = (T − G) / T
Ein auf einen Arbeitsspalt von 1.2 mm komprimiertes 1.5 mm dickes Pad weist eine Dehnung von 20 % auf:
(1.5 − 1.2) / 1.5 = 0.20
Vergleichen Sie anschließend diese Dehnung mit der Kompressionskraftkurve des Lieferanten. ASTM D575 dient zum Vergleich der Kompressions- und Verformungseigenschaften von Gummimaterialien, Ihre Konstruktion benötigt jedoch Daten für die exakte Polsterkonstruktion.
Prüfen Sie außerdem die Wärmedaten bei relevantem Druck und relevanter Dicke. ASTM D5470 erläutert, warum die gemessene Wärmeleitfähigkeit Grenzflächeneffekte beinhaltet und warum ein Wärmeleitfähigkeitswert allein die installierte Verbindung nicht ausreichend beschreibt.
Erstellen Sie eine produktionsreife Lückenkarte
Für jeden Standort Folgendes erfassen:
| Feld | Beispielformat |
|---|---|
| Standort-ID | VRM-03 |
| X/Y-Position | Zeichnungskoordinaten |
| Mindestabstand | mm |
| Maximale Lücke | mm |
| Messmethode | CMM / Zeuge / Messgerät |
| Stichprobenumfang | Anzahl der Baugruppen |
| Zielplattform-Qualität | Lieferanten-Teilenummer |
| Nenndicke des Pads | mm |
| Berechneter Kompressionsbereich | % min bis % max |
| Kraftbegrenzung | kPa oder N über Kontaktfläche |
| Validierungsergebnis | Bestanden/Nicht bestanden mit Bericht-ID |
Diese Tabelle wandelt „sieht ungefähr richtig aus“ in eine Zeichnungsvorgabe um. Außerdem erleichtert sie die Bewertung von Lieferantenwechseln.
Die Messmethode in eine Inspektionsmethode umwandeln
Die Messtechnik für Prototypen und die Fertigungsprüfung sollten dieselbe Abmessung beschreiben. Wenn die Entwicklung die Dicke des freien Pads mit einer bestimmten Kontaktkraft misst, während die Wareneingangskontrolle einen federbelasteten Messschieber mit einer anderen Kontaktkraft verwendet, können beide Teams reproduzierbare, aber voneinander abweichende Messwerte erhalten.
Notieren Sie mindestens:
- Instrumententyp und Kalibrierungsstatus
- Fußdurchmesser oder Kontaktgeometrie
- Angelegte Messkraft
- Verweildauer vor dem Lesen
- Anzahl und Lage der Punkte
- Behandlung von Klebstoff-, Träger-, Textur- und Randbereichen
- Probenmenge und Annahmeregel

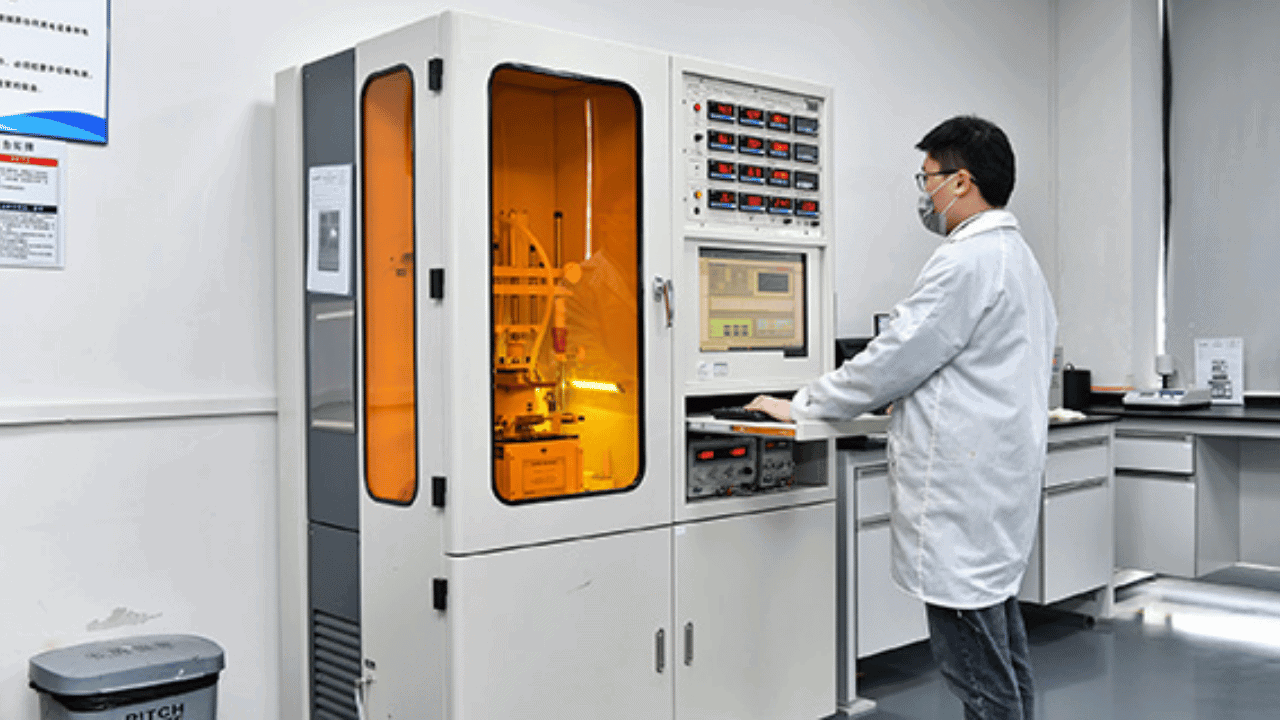

Die dokumentierte Laborausstattung von Jiuju umfasst ein Dickenmessgerät, ein Shore-00-Härtemessgerät, einen Laser-Partikelgrößenanalysator, eine Druckprüfmaschine und ein Wärmeprüfgerät nach ASTM D5470. Jedes Gerät beantwortet eine andere Fragestellung. Das Dickenmessgerät überprüft eine Abmessung. Das Härtemessgerät misst die Eindruckhärte. Die Druckprüfmaschine zeigt die Kraft in Abhängigkeit von der Verformung an. Das Wärmeprüfgerät charakterisiert den Wärmeweg unter definierten Bedingungen. Ein Ergebnis sollte nicht als Ersatz für ein anderes verwendet werden.
Bei eingehenden Rohstoffen dokumentiert Jiuju die Prüfung der Füllstoffpartikelgröße (z. B. D10, D50 und D90) sowie die Viskosität der Mischung und den Gehalt an flüchtigen Bestandteilen. Diese vorgelagerten Prüfungen ersetzen nicht die abschließende Messung des Teststreifens. Sie erklären, warum die Chargenkontrolle bereits vor dem Kalandern und Stanzen beginnt: Eine Rezepturänderung kann die Verarbeitbarkeit und das mechanische Verhalten verändern, selbst wenn ein fertiger Teststreifen noch normal aussieht.
Führen Sie vor der Freigabe eine kurze Messsystemstudie durch. Lassen Sie mehrere Bediener dieselben markierten Stellen messen, wiederholen Sie die Messungen und vergleichen Sie die beobachtete Abweichung mit der Zeichnungstoleranz. Wenn die Messabweichung einen großen Teil der Toleranz ausmacht, verbessern Sie die Methode, bevor Sie die Fertigungsteile zurückweisen.
Häufige Messfehler
- Ein weiches Polster mit einem Messschieber zusammendrücken
- nur eine Ecke messen
- Die Dicke des Klebstoffs oder Trägerfilms wird vernachlässigt.
- Messen einer losen Baugruppe
- Als einzige Referenz wird ein alter Block verwendet.
- Den maximalen Abstand ausmitteln
- Vergessen der Boardverbiegung und der Kühlerneigung
- Angabe des Kompressionsprozentsatzes ohne Druck
- Vergleich der unter verschiedenen Bedingungen gemessenen Leitfähigkeitswerte
Was man einem Wärmeleitpad-Lieferanten schicken sollte
Bitte senden Sie die Spaltkarte, die Kontaktfläche, die Befestigungselementkonstruktion, die Druckgrenze des Bauteils, die Betriebstemperatur, die elektrischen Anforderungen und die Verschmutzungsbeschränkungen. Falls die Geometrie vertraulich ist, können anonymisierte Querschnitte und Toleranzbereiche die Auswahl dennoch unterstützen.
Jiuju teilt mit, dass die Lieferberichte für Wärmeleitpads Angaben zu Leitfähigkeit, Härte, Abmessungen, Aussehen und kundenspezifischen kritischen Tests enthalten können. Bitte erfragen Sie Messverfahren und -häufigkeit im Qualitätsvertrag. Die Spezifikationstabelle für Wärmeleitpads dient als erste Orientierung und ersetzt nicht die freigegebene Zeichnung.
Messen Sie die Fuge aus und wählen Sie dann das passende Pad.
Für eine präzise Messung von Wärmeleitpads kommt es weniger auf die Anschaffung eines teuren Messschiebers an, sondern vielmehr auf die Definition von Kraft, Bezugspunkten, Montagezustand und Probenabdeckung. Messen Sie das freie Pad zur Qualitätskontrolle. Messen Sie den Spalt zwischen Pad und Montage für die Konstruktion. Verwenden Sie Markierungen und Temperaturtests zur Validierung.
Sobald die Spaltkarte fertiggestellt ist, vergleichen Sie 0.5 mm, 1 mm, 1.5 mm und 2 mm dicke Pads oder bitten Sie um Hilfe bei der Auswahl einer Güteklasse aus dem Wärmeleitpad-Sortiment von Jiuju.
