Ein Wärmeleitpad ist wahrscheinlich zu dünn, wenn es nicht beide Oberflächen berührt. Es ist wahrscheinlich zu dick, wenn es den korrekten Sitz der Baugruppe verhindert oder zu hohen Anpressdruck erzeugt. Die Temperatur allein reicht nicht aus, um die Fehlerursache zu bestimmen; beide Zustände können zu einer Überhitzung des Bauteils führen.
Nutzen Sie Kontaktabzüge, mechanische Passung, Planheitsprüfung der Leiterplatte und kontrollierte Temperaturprüfungen in Kombination. Dieser Leitfaden zeigt Ihnen, worauf Sie achten und was Sie ändern sollten.
Schnelldiagnosetabelle
| Symptom | Eher konsistent mit zu dünn | Eher konsistent mit zu dick |
|---|---|---|
| Keine Kontaktspuren auf einer der Padflächen | Ja | Manchmal, wenn der Kühler kippt |
| Kühlkörper oder Deckel passen nicht. | Nein | Ja |
| Leiterplattenverformungen in der Nähe der Schnittstelle | Nein | Ja |
| Temperaturänderungen beim Drücken des Deckels | Ja | Ja |
| Die angrenzende Klebefläche verliert den Kontakt | Nein | Ja |
| Das Pad zeigt nahezu keine Kompression. | Ja | Möglich mit einem harten, übergroßen Pad |
| Polster wölbt sich oder wirft Falten | Nein | Ja |
| Nur das höchste Bauteil hat einen klaren Aufdruck. | Ja | Möglich in einem Array mit mehreren Höhen |
Die Symptome überschneiden sich, da die Dicke der Pads den gesamten mechanischen Aufbau beeinflusst. Beginnen Sie mit der Geometrie, nicht mit Annahmen.
Anzeichen dafür, dass ein Wärmeleitpad zu dünn ist
Fehlender oder einseitiger Kontaktabzug
Eine korrekt angebrachte Dichtungsmatte weist normalerweise an beiden Kontaktflächen Spuren von Kontakt auf. Ist eine Seite makellos, hat die Matte die Lücke möglicherweise nie überbrückt. Prüfen Sie mehrere Stellen, da ein geneigter Kühler an einer Kante Kontakt herstellen, an der anderen jedoch nicht.
Der Hotspot bleibt auch nach dem Austausch der Pads bestehen.
Verbessert sich die Materialkennzahl, die Wärmeleitfähigkeit jedoch nicht, kann das neue Pad dünner, härter oder weniger anpassungsfähig als das Original sein. Ein hoher Leitfähigkeitswert kompensiert keinen Luftspalt.
Die Leistung ändert sich, wenn Sie auf das Gehäuse drücken.
Wenn leichter äußerer Druck die Temperatur kurzzeitig senkt, reagiert der Kontakt empfindlich auf Druck. Mögliche Ursachen sind eine zu dünne Auflagefläche, eine unzureichende Montagekraft oder eine zu flexible Struktur.
Ungleichmäßiger Komponentenanordnungskontakt
Bei VRMs, Speicherbausteinen oder Leistungsstufen kann es vorkommen, dass die höchsten Bauteile klar gedruckt werden, während niedrigere Bauteile unberührt bleiben. Zur Behebung des Problems können ein weicheres oder dickeres Pad, eine präzisere Bauteilhöhenkontrolle, eine nachgiebige Kühlplatte oder unterschiedliche Padzonen erforderlich sein.
Risiken einer zu dünnen Binde
- Luftspalte und deutlich höherer Grenzflächenwiderstand
- Lokalisierte Hotspots
- thermische Schwankungen zwischen den einzelnen Einheiten
- Intermittierender Kontakt unter Vibration oder Temperaturwechsel
- Irreführende Testergebnisse bei einer einzelnen günstigen Probe
Die Lösung ist nicht automatisch die nächstgrößere Dicke aus dem Katalog. Messen Sie zunächst den minimalen und maximalen Abstand mithilfe der Methode in „ So messen Sie die Dicke von Wärmeleitpads und den Bauteilabstand“.
Anzeichen dafür, dass ein Wärmeleitpad zu dick ist
Die Baugruppe erreicht ihre Anschläge nicht.
Prüfen Sie die Schraubenköpfe, Deckelkanten und Auflageflächen. Bleibt nach dem Anziehen mit dem korrekten Drehmoment ein sichtbarer Spalt bestehen, hält die Dichtung die Verbindung möglicherweise offen.
Verbiegung der Leiterplatte oder Neigung des Gehäuses
Verwenden Sie vor und nach der Installation ein Lineal, eine Wegmessung oder einen Vergleich mit einem Koordinatenmessgerät. Lokale Wölbungen in der Nähe eines BGA- oder Keramikgehäuses erfordern sofortige Aufmerksamkeit.
Eine benachbarte thermische Grenzfläche verschlechtert sich
Ein zu großes Pad auf dem VRAM kann den GPU-Kühler vom Chip abheben. Dadurch kühlt der VRAM möglicherweise ab, während sich der GPU-Kern erhitzt – oder beides verschlechtert sich, weil der Kühler kippt.
Extrusion, Kantenrollung oder Reißen
Sichtbare Verformungen können auf übermäßige Beanspruchung, unzureichende seitliche Abstützung oder eine ungeeignete Bewehrung hinweisen. Sie können auch auf ein Problem beim Zuschnitt oder der Platzierung hindeuten. Überprüfen Sie daher die Geometrie, bevor Sie allein die Dicke als Ursache annehmen.
Risiken einer zu dicken Binde
- Längerer Leitungsweg und höherer Volumenwiderstand
- Überlastung von Bauteilen, Lötstellen und Leiterplatte
- Unvollständiger Schraubeneingriff oder ungleichmäßiges Drehmoment
- Kühlere Neigung und Kontaktverlust an angrenzenden Schnittstellen
- Pad-Kriechen, Extrusion oder Verschiebung
- Probleme mit der Montagehöhe und der Gehäusepassung

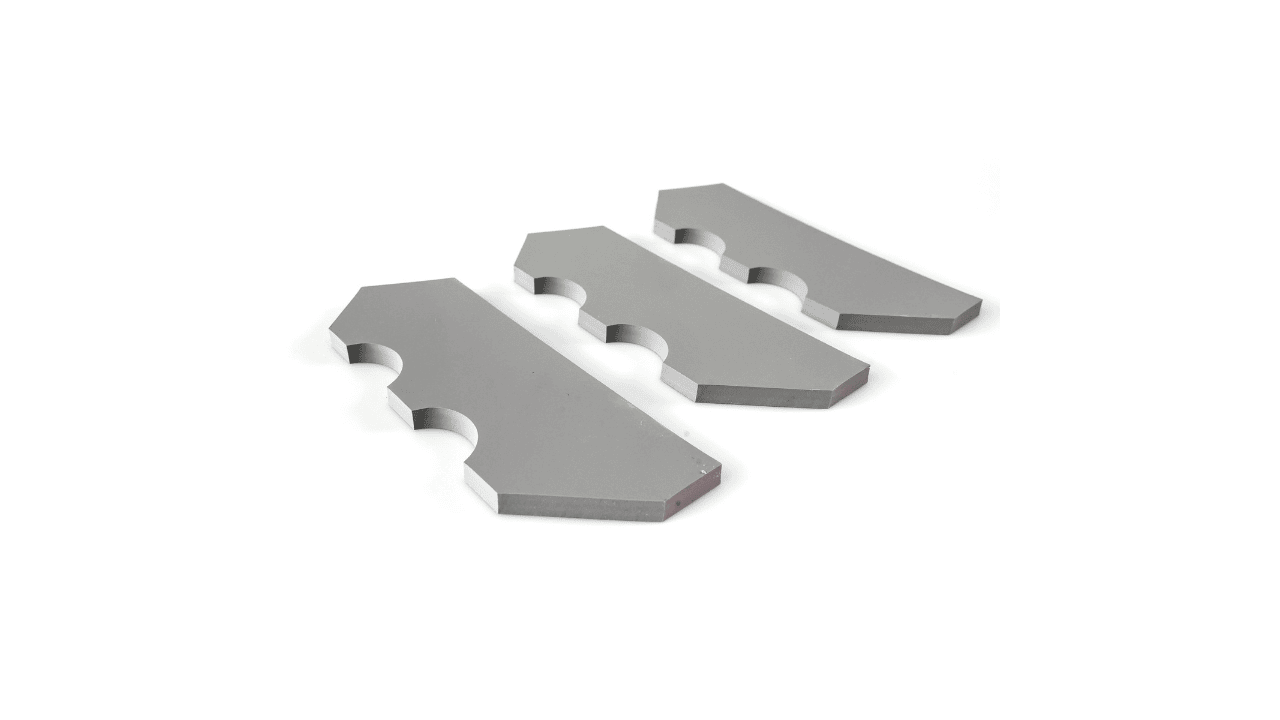

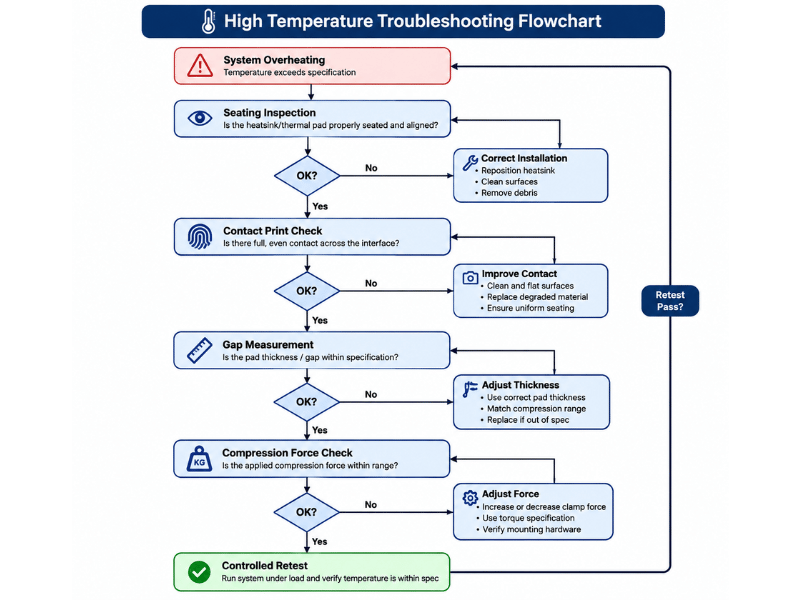

Ein fünfstufiger Fehlerbehebungsprozess
1. Reproduzieren Sie das Problem
Leistungsaufnahme, Umgebungstemperatur, Luftstrom, Lüfterkennlinie, Sensorposition, Softwarelast und Aufwärmzeit müssen geregelt werden. Ein Temperaturvergleich vor und nach der Änderung ist sinnlos, wenn sich das Lüfterprofil geändert hat.
2. Mechanische Sitze prüfen
Prüfen Sie Befestigungselemente, Unterlegscheiben, Distanzstücke, Dichtung, Drehmoment, Anzugsreihenfolge und festen Sitz. Ein fehlendes Distanzstück darf niemals durch zusätzliche Wärmeleitpaste ersetzt werden.
3. Lesen Sie den Kontaktabdruck
Fotografieren Sie beide Seiten der Pads. Achten Sie auf vollflächigen Druck, Druck nur am Rand, Risse, Falten, Verunreinigungen und Unterschiede innerhalb der Komponentenanordnung.
4. Messen Sie den Spalt und berechnen Sie die Kompression.
Anwendung:
Compression = (free pad thickness − installed gap) / free pad thickness
Berücksichtigen Sie anschließend die Toleranzen für Auflageflächen und Montage. Die Formeln für den ungünstigsten Fall finden Sie im Leitfaden zur Säulenauswahl .
5. Vergleichen Sie die Kraft- und Wärmeergebnisse.
Prüfen Sie die Kompressions-Durchbiegungs-Kurve der jeweiligen Gummisorte. ASTM D575 dient dem Vergleich der Steifigkeit von Gummi unter Kompression. ASTM D5470 erläutert hinsichtlich der thermischen Eigenschaften, warum die Impedanz sowohl von den Grenzflächenbedingungen als auch von der Materialdicke abhängt.
Lösungen nach Ursache
| Ursache | Abhilfe |
|---|---|
| Das Pad überbrückt die maximale Lücke nicht. | Erhöhen Sie die Dicke oder verwenden Sie nach der Kraftprüfung eine anpassungsfähigere Materialart. |
| Pad-Überlastungen Mindestabstand | Reduzieren Sie die Dicke, wählen Sie eine weichere Güteklasse oder gestalten Sie den Anschlag-/Lastpfad neu. |
| Breites Spektrum an Höhenvarianten | Verwenden Sie zonierte Schichtdicken, einen Stufenspachtel oder einen dosierbaren Spaltfüller. |
| Toleranzen im Polster führen zu instabiler Kompression | Strengere Dickenkontrolle und Eingangsmessmethode festlegen |
| Kühler kippt | Ausgleichsflächen und Überprüfung der Befestigungsreihenfolge und Anschläge |
| Die Montagekräfte sind unbekannt. | Druck-Verformungs-Daten ermitteln und Bauteilbelastungsgrenzen definieren |
| Unregelmäßige Abstände beeinträchtigen die Stabilität des Lakens | Vergleich von Wärmeleitpad und Wärmeleitpaste |
Wenn die Dicke nicht die Ursache ist
Eine Verbindung kann die anfängliche Kontaktprüfung bestehen und später dennoch versagen. Ändern Sie die Dicke der Kontaktfläche nicht ständig, wenn Anzeichen für Materialbewegungen, Verunreinigungen oder umweltbedingte Alterung vorliegen.
Überprüfen Sie den gesamten Kühlkörper, bevor Sie die Kontaktfläche als Fehlerquelle vermuten. Viele Baugruppen verwenden eine Kontaktfläche über Speicher- oder Leistungsbausteinen und Wärmeleitpaste oder Phasenwechselmaterial über einem benachbarten Chip. Eine zu stark komprimierte Kontaktfläche kann den Kühler anheben oder kippen und die benachbarte Kontaktfläche schwächen; umgekehrt kann ein Austrocknen oder Auspumpen der dünnen Kontaktfläche die Temperatur erhöhen, selbst wenn die Dicke der Kontaktfläche korrekt ist. Überprüfen Sie den Sitz, die Kontaktflächen und den Zustand der Kontaktfläche in jeder thermischen Zone, die denselben Lastpfad aufweist.
Die Gesamtleistungsaufnahme allein reicht nicht aus, um die defekte Schnittstelle zu identifizieren. Vergleichen Sie die Position des Hotspots und die effektive Kontaktfläche: Ein konzentrierter Hotspot deutet auf ein anderes Problem hin als ein flächiger Temperaturanstieg im gesamten Kühler. Nutzen Sie dieses Muster, um zu entscheiden, welche Schnittstelle Sie zuerst öffnen und messen sollten.
Jiujus internes Zuverlässigkeitsprüfungsprogramm umfasst Hoch- und Tieftemperaturprüfungen, Feuchtwärmeprüfungen, Temperaturwechsel- bzw. -schockprüfungen, Flüchtigkeitsprüfungen und Ölaustrittsprüfungen. Die genauen Bedingungen und Akzeptanzgrenzen müssen für die gewählte Güteklasse und das jeweilige Projekt definiert werden; ein allgemeiner Kammertest ist nicht immer ausreichend. Vergleichen Sie Aussehen, Wärmewiderstand bzw. Wärmeleitfähigkeit, Härte, Verformung, elektrisches Verhalten und Verschmutzung vor und nach der jeweiligen Belastung.
Ölaustritt wird besonders leicht fälschlicherweise als Dickenproblem interpretiert. Mobile Partikel können in der Nähe von Optiken Trübungen verursachen, Leiterplatten oder Kontakte verschmutzen, zu Leckströmen beitragen und die Stabilität der verbleibenden Kontaktfläche an der Grenzfläche beeinträchtigen. Eine höhere Temperatur nach Alterung kann daher auf veränderte Kontakte oder eine veränderte Materialzusammensetzung zurückzuführen sein, nicht auf eine fehlerhafte ursprüngliche Nenndicke.
Nutzen Sie das Fehlermuster, um die Ursachen zu trennen:
- Der Fehler tritt beim Zusammenbau sofort und reproduzierbar auf: Spalt, Belagstärke, Anschläge, Drehmoment und Kraft erneut prüfen.
- Die Ausfallwahrscheinlichkeit steigt mit der Zeit bei dieser Temperatur: Prüfen Sie Ausbluten, Verlust flüchtiger Bestandteile, Entspannung, Abpumpen und angrenzende Materialien.
- Der Fehler tritt nach Zyklen oder Vibrationen auf: Prüfen Sie Schichtverschiebung, Kantenextrusion, Befestigungslockerung und zeitweiligen Kontakt.
- Die Ausfallrate variiert von Charge zu Charge: Vergleichen Sie die Eingangsmaße, die Härte, die Rezepturkontrollaufzeichnungen und die Versanddaten.
- Der Ausfall beschränkt sich auf optische Bauteile oder hochohmige Schaltungen: Vor der Änderung der Schichtdicke sollten Verunreinigungen und der elektrische Widerstand untersucht werden.
Fotografieren Sie den Zustand vor der Reinigung oder Demontage. Dokumentieren Sie Zeit, Temperaturverlauf und Chargennummer. Diese Daten liefern dem Lieferanten für seine Problembewertung oder den 8D-Prozess eine konkrete Grundlage für die Prüfung.
FAQ
Führt ein dickeres Wärmeleitpad zu einer niedrigeren Temperatur?
Nur wenn die vorhandene Kontaktfläche zu dünn ist, um den Kontakt aufrechtzuerhalten. Sobald der Kontakt hergestellt ist, erhöht zusätzliche Dicke in der Regel den Widerstand und die Kompressionskraft.
Kann ein dickes Wärmeleitpad eine GPU oder eine Leiterplatte beschädigen?
Ja. Zu hohe Krafteinwirkung kann die Platine verbiegen, den Kühler kippen, Bauteile beschädigen oder die Chip-Schnittstelle beeinträchtigen. Das Risiko hängt von Fläche, Steifigkeit, Montageart und Materialkrümmung ab.
Sollte ich die Passform nur anhand der Temperatur beurteilen?
Nein. Ein Wärmedurchgang beweist keine mechanische Zuverlässigkeit, und eine hohe Temperatur gibt keinen Aufschluss über Dickenfehler. Es müssen thermische, Kontakt- und Verformungsnachweise kombiniert werden.
Repariere den Stack, nicht nur das Pad.
Ist ein Wärmeleitpad zu dick oder zu dünn, stellt das sichtbare Pad nur einen Teil des Problems dar. Entscheidend ist das gesamte Design: Spalt, Toleranzen, Kraftpfad, Material, Kühler und angrenzende Schnittstellen.
Für eine Produktionskorrektur dokumentieren Sie den Spaltbereich und die Fehlernachweise und vergleichen Sie diese mit den Spezifikationen der Wärmeleitpads von Jiuju . Fordern Sie eine Kraftkurve für die jeweilige Güteklasse an und definieren Sie die kritischen Versandprüfungen, bevor Sie die Zeichnung ändern.
