Es gibt keine universelle Dicke für Wärmeleitpads von GPUs, SSDs, VRAMs, VRMs oder Netzteilen. Verwenden Sie nach Möglichkeit die Spezifikationen des Hardwareherstellers. Andernfalls messen Sie den genauen Montagespalt und wählen Sie ein Pad, das innerhalb des validierten Kompressions- und Kraftbereichs liegt.
Anwendungsdiagramme sind hilfreich, um Einschränkungen zu verstehen, nicht um Zahlen abzuschreiben. Ein 1 mm dickes Pad bietet Platz für eine Grafikkarte und verhindert, dass der Kühler einer anderen Karte den GPU-Chip berührt.

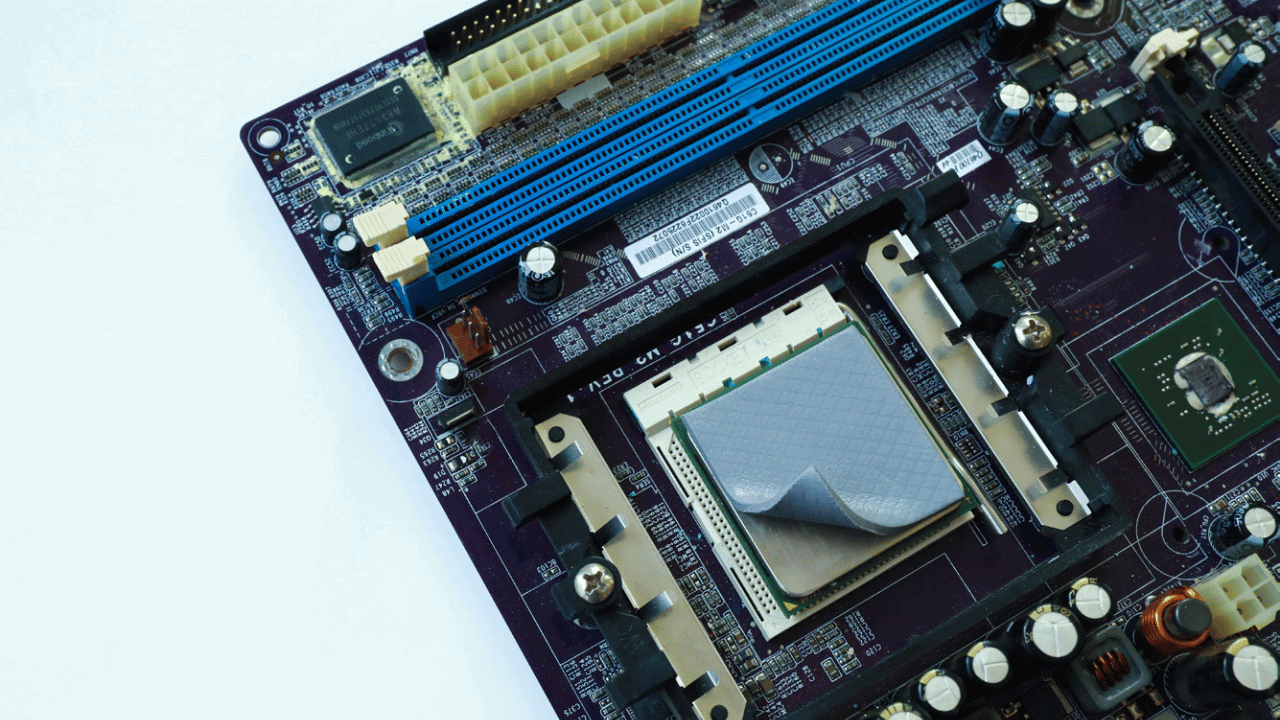

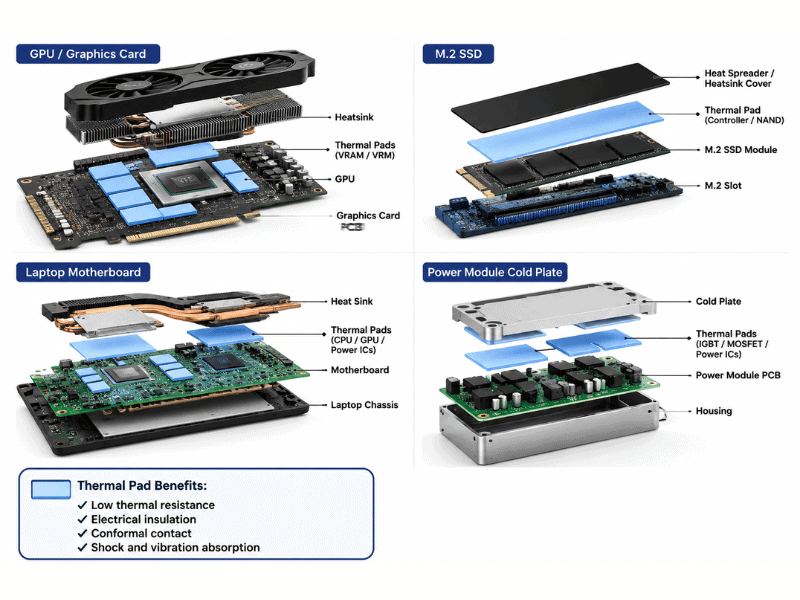

Anwendungsauswahlmatrix
| Anwendung | Geometrie zum Kartieren | Hauptrisiko durch mechanische Maßnahmen | Weitere wichtige Prüfungen |
|---|---|---|---|
| GPU-VRAM | Spalt zwischen Gehäuse und Kühler an jedem Chip | Kühlere Abhebe- und Chip-Kontaktverluste | Leitfähigkeit, Weichheit, Nachbearbeitung |
| GPU/Board VRM | Gemischte MOSFET-, Drossel- und Treiberhöhen | Ungleichmäßige Krafteinwirkung und Fehlfunktionen | Elektrische Isolierung, Hotspot-Last |
| M.2 SSD | Spalt zwischen Controller/NAND und Spreader | Biegen eines dünnen Moduls | Ein- oder zweiseitige Kühlung, Klebstoff |
| Laptop | Geringe Z-Höhe und mehrere Wärmewege | Chassisverzerrung | Batterienähe, Wartungsfreundlichkeit |
| Leistungselektronik | Spalt zwischen Modul/Gehäuse und Kühlplatte | Gehäuse- und Lötstellenbelastung | Isolation, Zyklenfestigkeit, Vibrationsfestigkeit, Flammschutzklasse |
| Kfz-Steuergerät | Population mit breiter Produktionstoleranz | Langzeit-Druckverformungsrest | Kontamination, Zuverlässigkeit, Rückverfolgbarkeit |
Beginnen Sie mit dem kompletten Workflow zur Dickenauswahl und wenden Sie dann die folgenden Prüfungen an.
Leistung und Fläche als Eingangsgrößen verwenden – keine universellen Grenzwerte.
Anwendungsnamen helfen zwar bei der Lokalisierung des Pads, definieren aber nicht dessen thermische Belastung. Zwei Bauteile mit gleicher Gesamtleistungsaufnahme können sehr unterschiedliche Schnittstellenbedingungen aufweisen, wenn sich ihre aktive Wärmequellenfläche, die Gehäuseausbreitung und die Kühlkontaktfläche unterscheiden. heat flux = heat flow / active area Als Vorberechnung sollte anschließend die tatsächliche Temperaturverteilung überprüft werden, da die Gehäusefläche nicht immer der Fläche der aktiven Wärmequelle entspricht.
Die Fläche beeinflusst auch das mechanische Problem. Ein breiteres Pad kann mehr Oberflächenwellen überbrücken und bei gleichem Druck eine höhere Gesamtkraft erzeugen. Wählen Sie daher kein Material anhand eines festen Leistungs- oder Gehäuseflächenschwellenwerts aus. Erfassen Sie gemeinsam die Gesamtwärme, die geschätzte Wärmestromverteilung, die Kontaktfläche, die Spaltverteilung und die Belastungsgrenze. Prüfen Sie anhand von Tests, ob das ausgewählte Pad den Kontakt aufrechterhält, ohne benachbarte Schnittstellen zu beeinträchtigen.
Dicke der Wärmeleitpads für GPU und VRAM
Auf Grafikkarten verbinden Wärmeleitpads üblicherweise den VRAM und die Leistungsstufenkomponenten mit dem Hauptkühler oder der Backplate. Der GPU-Die wird aufgrund seiner deutlich dünneren Kontaktfläche meist mit Wärmeleitpaste oder einem Phasenwechselmaterial gekühlt.
Das Hauptrisiko liegt in der ungleichmäßigen Kühlung. Ein zu großes VRAM-Pad kann dazu führen, dass der Kühler zu weit vom Chip entfernt ist. Ein zu kleines Pad kann hingegen zu einem oder mehreren Speicherbausteinen mit schwachem Kontakt führen.
Für eine Reparatur:
- Bitte bestätigen Sie das genaue Kartenmodell, die PCB-Revision und die Kühlerrevision.
- Fotografieren Sie jeden ursprünglichen Standort der Pads.
- Prüfen Sie die Servicedaten, bevor Sie sich auf Community-Listen verlassen.
- Jede Lücke kartieren oder die am wenigsten verformten ursprünglichen Bereiche mit geringer Kraft messen.
- Überprüfen Sie die GPU-Die-Schnittstelle nach dem Wiedereinbau.
- Vergleichen Sie die Temperaturen bei gleicher Leistung, Lüfterkennlinie und Umgebungsbedingungen.
Gehen Sie nicht davon aus, dass alle VRAM-Positionen die gleiche Dicke aufweisen. Durch unterschiedliche Bearbeitungsmethoden und Gehäusehöhen können Zonen entstehen.
VRM- und MOSFET-Arrays
Die VRM-Bereiche vereinen kleine Bauteile, unterschiedliche Höhen, freiliegende Leiter und ungleichmäßige Wärmeentwicklung. Ein weiches Pad kann die Last über die gesamte Anordnung verteilen, jedoch kann eine zu große Dicke zu starkem Druck auf das höchste Bauteil führen, während der Kontakt zu den kürzeren Bauteilen kaum verbessert wird.
Prüfen:
- Minimale und maximale Gerätehöhe
- Ebenheit der Kühlplatte
- Kontaktfläche des Pads außerhalb des Gehäuses
- Durchbruchspannung und spezifischer Volumenwiderstand
- Lokaler Druck auf empfindliche Pakete
- Thermische Zyklen und Vibrationen
Wenn die Höhenabweichung den zulässigen Bereich einer Plattenqualität überschreitet, sollten Sie zonierte Plattenstärken verwenden oder einen dispensierbaren Spaltfüller in Betracht ziehen.
Dicke des Wärmeleitpads für M.2 SSDs
M.2-Module sind dünn und leicht zu biegen. Controller, NAND-Speicher und andere Komponenten befinden sich möglicherweise nicht auf derselben Höhe.
Vor der Auswahl eines Mauspads:
- Ermitteln Sie, ob der Wärmeverteiler die Oberseite, die Unterseite oder beide Seiten berührt.
- Prüfen Sie, ob das Gehäuse bei Anschlagpunkten fest schließt.
- Controller- und Speicherhöhen separat abbilden.
- Die Dicke der Klebefolie ist anzugeben, wenn das Produkt über eine Haftschicht verfügt.
- Achten Sie darauf, dass der Druck das Modul oder den Stecker nicht verbiegt.
Verwenden Sie das dünnste geprüfte Pad, das einen vollständigen Kontakt gewährleistet. Ein dickes „universelles SSD-Pad“ kann die Gehäuselast auf das Modul übertragen, anstatt lediglich Wärme abzuführen.
Laptops und kompakte Unterhaltungselektronik
Kompakte Geräte leiten die Wärme über Abdeckungen, Rahmen, Abschirmungen, Heatpipes und verschiedene Wärmeleitpasten ab. Da der Platz begrenzt ist, kann der Austausch eines Pads eine andere Schnittstelle beeinträchtigen.
Die Wärmelösungen von Jiuju für Unterhaltungselektronik umfassen Smartphones, Laptops, Konsolen, Smart-Home-Geräte und Wearables. Die Steuerungsparameter sind dabei die tatsächliche Z-Höhe, die Zieltemperatur für die Berührung, die Steifigkeit der Leiterplatte und der Nachbearbeitungsprozess – nicht etwa eine generische Gerätebezeichnung.
Für kontaminationsempfindliche Kameras oder Sensoren sind unter Umständen auch Materialien mit geringer Lichtausblutung oder silikonfreie Materialien erforderlich. Diese Anforderung sollte vor der Verringerung der Dicke festgelegt werden.

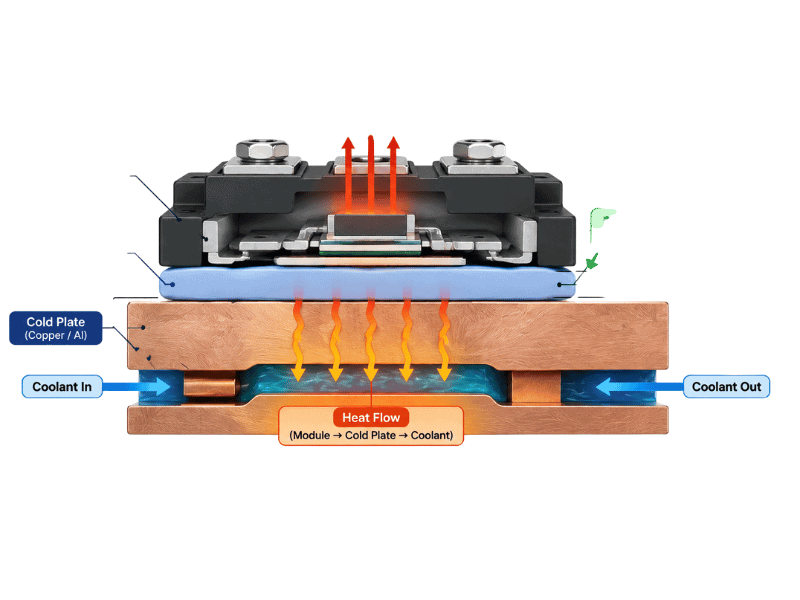

Leistungselektronik und Industriemodule
Leistungswandler, IGBT/MOSFET-Baugruppen, industrielle Steuerungen und Batteriesysteme weisen oft größere Kontaktflächen und größere Toleranzbereiche auf als Endgeräte. Ein Pad kann Wärmeableitung, elektrische Isolation und Toleranzausgleich gewährleisten, erzeugt aber auch eine verteilte Last.
Die Freigabekriterien sollten Folgendes umfassen:
- Leistungsverlust und zulässiger Temperaturanstieg
- Kontaktfläche und Wärmestromverteilung
- Minimaler und maximaler Abstand zwischen den Produktionseinheiten
- Belastungsgrenzen für Module, Leiterplatten und Kühlplatten
- Kompressions-Verformungskurve
- Dielektrische Anforderungen nach der Kompression
- Temperaturwechsel, Vibrationen und Alterung
- Prüfverfahren und Chargenrückverfolgbarkeit
ASTM D5470 bietet einen Standardrahmen für die Messung der thermischen Impedanz, während ASTM D575 das Kompressions-Verformungs-Verhalten charakterisiert. Beide Normen ersetzen jedoch nicht die Prüfung in der Endmontage.
Sollte man eine Tabelle zur Auftragsdicke verwenden?
Verwenden Sie diese Liste nur als Checkliste für den Einkauf oder die Prototypenentwicklung. Gängige Nenngrößen – 0.5, 1.0, 1.5 und 2.0 mm – helfen Ihnen bei der Planung von Mustern. Sie geben keine Auskunft über die Kompatibilität.
Die korrekte Reihenfolge ist:
- Spezifikation des jeweiligen Hardwareherstellers
- Gemessene Lückenkarte
- Berechnete Dicke und Kompression im ungünstigsten Fall
- Kraft- und Sitzvalidierung
- Kontrollierter thermischer und Zuverlässigkeitstest
Vergleichen Sie gängige Größen bei Wärmeleitpads mit 0.5 mm, 1 mm, 1.5 mm und 2 mm.
Fertigungserfahrung, die in die Spezifikation aufgenommen werden soll
Jiuju bietet Wärmeleitpads in Dicken von 0.3 mm bis 15 mm an, die kundenspezifisch gefertigt werden. Die übliche Standardtoleranz der Dicke beträgt ±10 %, optional ist eine Kontrolle um ±5 % möglich. Die Wareneingangskontrolle kann Leitfähigkeit, Shore-00-Härte, Abmessungen, Aussehen sowie vereinbarte Kundentests umfassen.
Nutzen Sie diese Punkte als Diskussionsgrundlage. In der Kaufzeichnung sollte weiterhin Folgendes stehen:
- Benotung und Überarbeitung
- Dicke und Toleranz
- Geometrie und Position der Stanzform
- Klebstoff oder kein Klebstoff
- Prüfverfahren und Akzeptanzgrenzen
- Inspektionshäufigkeit
- Verpackung, Auskleidung und Rückverfolgbarkeit
Übereinstimmungsvalidierung mit dem Anwendungsfehlermodus
Derselbe Nennanschluss kann in einer Grafikkarte, einem optischen Modul, einem Fahrzeugsteuergerät oder einem Stromrichter ganz unterschiedlichen Risiken ausgesetzt sein. Ein sinnvoller Qualifizierungsplan beginnt mit dem Anwendungsfehler und wählt dann die Tests aus – nicht umgekehrt.
| Anwendungsrisiko | Vor der Freilassung zu sammelnde Beweise |
|---|---|
| Kühler über einem GPU- oder CPU-Die | Festsitz, Drehmoment, Kontaktabdruck, Chip-Schnittstellenergebnis und Leiterplattenebenheit |
| VRAM- oder VRM-Array mit gemischter Bauhöhe | Mehrpunkt-Spaltkarte, Kompressionskraftkurve und Prüfmarken an jedem Gerät |
| Dünnes M.2-Modul | Modulbogen, Controller-/NAND-Kontakt, Gehäuseverschluss und wiederholte Montage |
| Große Leistungsschnittstelle | Gesamtkraft, dielektrische Eigenschaften bei komprimierter Dicke, thermische Impedanz und Zyklenfestigkeit |
| Optisches oder Sensorgehäuse | Prüfung auf flüchtige Bestandteile, Ölaustritt, Materialverträglichkeit und visuelle Verunreinigungen |
| Automobil- oder Industriesteuerung | Thermische Zyklen, Feuchtwärme, Vibration nach Bedarf, Rückverfolgbarkeit und thermische/mechanische Nachprüfungen |
Der dokumentierte Entwicklungsablauf von Jiuju umfasst APQP und DFMEA/PFMEA. Bei korrekter Anwendung verknüpfen diese Werkzeuge ein Risiko, wie beispielsweise „die Unterlage hebt den Kühler an“, mit der Konstruktionskontrolle, der Prozesskontrolle, der Messmethode und dem Reaktionsplan. Sie sollten zu konkreten Zeichnungsfeldern und Prüfprotokollen führen und nicht zu zusätzlichen Akronymen im Qualifizierungsbericht.
Das verfügbare interne Testmenü umfasst Hoch- und Tieftemperaturprüfungen, Feuchtwärmeprüfungen, Temperaturwechsel- bzw. Schockprüfungen sowie Prüfungen auf Flüchtigkeit und Ölaustritt. Bedingungen und Grenzwerte sollten sorten- und projektspezifisch sein. Jiuju gibt an, dass für einen Versandbericht Leitfähigkeit, Shore-00-Härte, Abmessungen, Aussehen und vereinbarte Kundenprüfungen aufgeführt werden können. Es ist festzulegen, welche Prüfungen chargenweise, periodisch, nur zur Qualifizierung oder durch Dritte durchgeführt werden.
Bei einem Problem im Feld müssen Charge, Montagehistorie, Kontaktabdruck sowie Hinweise auf Verformung und Kontamination gesichert werden. Jiuju dokumentiert einen Fehlerbewertungs- und 8D-Zyklus; die Qualität dieses Zyklus hängt von einem reproduzierbaren Fehler ab, nicht nur von einem Foto eines heißen Bauteils.
FAQ
Welche Dicke sollte das Wärmeleitpad für den GPU-VRAM haben?
Verwenden Sie den Wert für die exakte Karten- und Kühlerrevision. Falls dieser nicht verfügbar ist, messen Sie jeden VRAM-Abstand und vergewissern Sie sich, dass das ausgewählte Pad den Kühler nicht vom GPU-Die abhebt.
Welche Dicke sollte das Wärmeleitpad für eine M.2 SSD haben?
Die Größe muss so gewählt sein, dass die Lücke zwischen Controller/NAND und Spreader überbrückt wird, ohne das Modul zu verbiegen. Da Gehäuse und Kühlkörper variieren, muss die Baugruppe vermessen werden.
Benötigen Leistungselektronik dickere Wärmeleitpads?
Sie können zwar größere Spalten aufweisen, die Dicke wird jedoch durch die mechanische Geometrie und die Kraftgrenzen bestimmt. Eine große Fläche kann dazu führen, dass selbst mäßiger Druck eine beträchtliche Gesamtkraft erzeugt.
Behandeln Sie jede Anwendung als eine Baugruppe
Die Bezeichnungen GPU, SSD, VRAM, VRM und Leistungselektronik beschreiben den Einsatzort des Pads – nicht dessen Dicke. Messen Sie die Baugruppe, berücksichtigen Sie die Toleranzgrenzen und prüfen Sie Kontakt und Kraft.
Verwenden Sie die Wärmeleitpad-Produkte von Jiuju, um Materialfamilien in die engere Auswahl zu nehmen, und geben Sie erst dann eine Güteklasse und Dicke frei, wenn die mechanischen und thermischen Prüfungen bestanden wurden.
