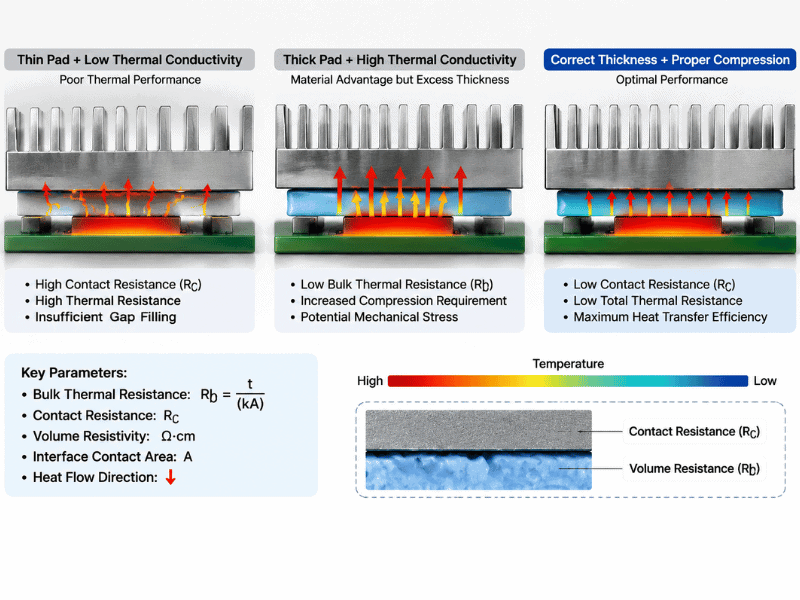

Die Wärmeleitfähigkeit gibt an, wie gut Wärme durch ein Material geleitet wird. Die Dicke des Wärmeleitpads bestimmt, wie weit die Wärme durch das Material transportiert werden muss. Bei gleicher Fläche und gleichem Material hat ein dünneres Pad einen geringeren Wärmewiderstand – allerdings nur, wenn es den Spalt vollständig ausfüllt und den Kontakt aufrechterhält.
Diese letzte Bedingung ist die Falle. Ein dünnes, hochleitfähiges Wärmeleitpad mit unvollständigem Kontakt kann gegenüber einem dickeren, weicheren Pad, das den Luftspalt beseitigt, verlieren.
Die Beziehung erster Ordnung
Für eindimensionale Wärmeleitung durch eine homogene Schicht:
Rbulk ≈ t / (k × A)
wo:
Rbulkist der thermische Widerstand des Volumenstist die komprimierte Dickekist die scheinbare WärmeleitfähigkeitAist Wärmestromfläche
Verdoppelt man die Dicke bei ansonsten gleichbleibenden Bedingungen, verdoppelt sich der spezifische Widerstand annähernd. Verdoppelt man die Wärmeleitfähigkeit, halbiert sie sich annähernd.
Reale Grenzflächen erhöhen den Kontaktwiderstand an beiden Oberflächen. Druck, Rauheit, Ebenheit, Füllstoffverteilung und Konformität beeinflussen das Ergebnis.
Warum W/m·K die installierte Temperatur nicht vorhersagt
ASTM D5470 misst die stationäre thermische Impedanz von wärmeleitenden elektrischen Isoliermaterialien. Die Norm weist darauf hin, dass die idealisierten Bedingungen des parallelen Wärmeflusses in der Praxis nicht reproduziert werden. Sie beschreibt außerdem die Verwendung von Proben unterschiedlicher Dicke, um die scheinbare Wärmeleitfähigkeit vom Kontaktwiderstand zu trennen.
Wenn Sie zwei Binden vergleichen, fragen Sie sich:
- Bei welcher Schichtdicke wurde die Impedanz gemessen?
- Welcher Druck oder welche Last wurde angewendet?
- Wie hoch war die durchschnittliche Temperatur bei den Tests?
- War die Probe verstärkt oder mit Klebstoff hinterlegt?
- Beinhaltet der Wert beide Schnittstellen?
- Wird die Wärmeleitfähigkeit gemessen oder aus einem Familienmodell abgeleitet?
Ein Wärmeleitfähigkeitswert ohne diese Bedingungen ist ein Eingangswert für die Materialprüfung und keine Garantie für die Gerätetemperatur.
Ein einfaches Vergleichsbeispiel
Betrachten wir dieselbe Kontaktfläche von 400 mm²:
- Pad A: 1.0 mm komprimierte Dicke, 5 W/m·K
- Pad B: 2.0 mm komprimierte Dicke, 10 W/m·K
Bei alleiniger Anwendung der Gleichung für das Volumenmaterial weisen beide den gleichen Volumenwiderstand auf, da Pad B sowohl die Dicke als auch die Wärmeleitfähigkeit verdoppelt. Die tatsächlichen Ergebnisse nach dem Einbau können jedoch voneinander abweichen, da der Kontaktwiderstand und der erforderliche Anpressdruck möglicherweise nicht übereinstimmen.
Wenn Pad A bei geringer Kraft vollständigen Kontakt herstellt und Pad B sich nur schwer anpasst, kann Pad A eine bessere Leistung erbringen. Kann Pad A die tatsächliche Lücke nicht überbrücken, ist sein theoretischer Vorteil irrelevant.
Zuerst die Dicke wählen – oder zuerst die Wärmeleitfähigkeit?
Keines von beiden isoliert. Verwenden Sie diese Abfolge:
- Definiere den minimalen und maximalen Abstand.
- Definieren Sie die Kraftgrenzen für Bauteile und Baugruppen.
- Wählen Sie Materialien aus, die diesen gesamten Bereich abdecken.
- Vergleichen Sie die Wärmeleitfähigkeit bei der erforderlichen Dicke und dem erforderlichen Druck.
- Elektrische, umweltbezogene und kontaminationstechnische Anforderungen bestätigen.
- Testen Sie die tatsächliche Baugruppe.
Der Leitfaden zur Auswahl der Dicke des Wärmeleitpads enthält die Geometrie- und Toleranzberechnungen.
Bevor Sie zwei Wärmeleitfähigkeitswerte vergleichen, vergewissern Sie sich, dass beide Kandidaten die gleiche Grenzflächenfunktion erfüllen. Kompressible Pads, fließfähige Spaltfüller, Pasten und Phasenwechselmaterialien können sehr unterschiedliche Anwendungsbereiche für Klebefugen und Prozesskontrollen aufweisen. Ihre W/m·K-Werte stellen keine normierte Rangfolge dar.
Für eine faire Vorauswahl vergleichen Sie die installierte Wärmeleitfähigkeit bei der erforderlichen Klebeschichtdicke, dem Druck und der Temperatur. Berücksichtigen Sie anschließend die mechanischen und Zuverlässigkeitsanforderungen: Konformität, Gesamtkraft, elektrische Isolation, Materialbewegung, Nachbearbeitung und Alterung. Ein Kandidat sollte nicht allein aufgrund des höchsten Wärmeleitfähigkeitswerts in einer Tabelle für gemischte Materialien weiter berücksichtigt werden.
Wann eine Wärmeleitpad-Schicht mit höherer Wärmeleitfähigkeit möglicherweise nicht hilft
Es ist schwieriger, wenn die erforderliche Note erreicht wird.
Eine höhere Füllstoffbeladung kann die Wärmeleitfähigkeit erhöhen und gleichzeitig die Härte und das Kompressionsverhalten verändern. Benötigt das Pad mehr Kraft, als die Baugruppe aufbringen kann, kann sich der Kontakt verschlechtern.
Es ist nur in einer dickeren Ausführung erhältlich.
Der längere Pfad kann einen Teil des Wärmeleitfähigkeitsgewinns kompensieren. Vergleichen Sie die Impedanz, nicht nur die W/m·K-Kennlinie.
Der Wärmepfad ist an anderer Stelle begrenzt.
Die Komponentenanordnung, der Wärmeverteiler, die Kühlplatte, der Konvektionspfad oder der Kühlkreislauf können den Gesamtwiderstand maßgeblich bestimmen. Eine Verbesserung des Kühlpads allein führt daher nur zu einer geringen Temperaturänderung.
Die Kontaktfläche ist kleiner als erwartet.
Die effektive Fläche kann durch Gehäusekrümmung, Platinenwölbung, Oberflächenrauheit oder ungünstige Platzierung reduziert werden.
Warum sich das Füllstoffsystem stärker verändert als die Wärmeleitfähigkeit
Ein Wärmeleitpad besteht aus einer Polymermatrix, die mit wärmeleitenden Partikeln versetzt ist. Um eine höhere Wärmeleitfähigkeit zu erreichen, müssen Füllstoffart, Partikelgrößenverteilung, Oberflächenbehandlung und Beladungsgrad angepasst werden. Diese Änderungen können die Viskosität beim Mischen, das Kalanderverhalten, die Härte, die Kompressionskraft, die elektrischen Eigenschaften und die Langzeitstabilität beeinflussen.
Jiujus dokumentierter Wareneingangskontrollprozess prüft die Partikelgröße der Füllstoffe (z. B. D10, D50 und D90) sowie die Viskosität und den Gehalt an flüchtigen Bestandteilen. Das Entwicklungsmaterial listet verschiedene Füllstofffamilien mit unterschiedlichen Wärmeleitfähigkeitsanforderungen auf, darunter Aluminiumhydroxid, Aluminiumoxid, Aluminiumnitrid, Bornitrid, Diamant, Aluminium und Kohlenstofffasern. Es handelt sich dabei um Formulierungsvorschläge; es wird nicht behauptet, dass jedes Pad jeden Füllstoff enthält.
Diese Unterscheidung ist für die Spezifikationen wichtig. Ein leitfähiges Partikel kann zwar den Wärmepfad verbessern, aber auch das elektrische Risiko verändern. Die dielektrische Isolierung darf nicht von der Wärmeleitfähigkeit oder einer allgemeinen Produktbezeichnung abgeleitet werden. Fordern Sie die genauen Angaben zum Volumenwiderstand, den Durchschlagsdaten, der Dicke unter Druck und der Konstruktion der jeweiligen Güteklasse an.
Jiuju beschreibt außerdem ein Trockenverfahren zur Oberflächenmodifizierung, bei dem ein Polymermodifikator auf dispergiertes anorganisches Pulver aufgesprüht wird und durch chemische Reaktion eine Oberflächenbeschichtung bildet. Ziel ist eine verbesserte Partikelverträglichkeit und -dispersion in der Matrix. Daraus lässt sich schlussfolgern, dass die Partikelbehandlung eine Möglichkeit zur Formulierungsoptimierung darstellt; für jeden behaupteten Leistungszuwachs ist jedoch ein entsprechender Prüfbericht erforderlich.
Wie man einen Kandidaten prüft
Verwenden Sie einen gestaffelten Vergleich, damit ein hoher W/m·K-Wert keine mechanische Fehlanpassung verschleiert:
- Bestätigen Sie, dass der Kandidat die Mindest- und Höchstlücke abdeckt.
- Vergleichen Sie die Shore-00-Härte und die vollständige Kompressions-Durchbiegungs-Kurve.
- Vergleichen Sie die Wärmeleitfähigkeit bei der vorgesehenen Dicke, dem vorgesehenen Druck und der vorgesehenen Temperatur.
- Prüfen Sie die Anforderungen an elektrische Isolation, Verstärkung, Klebstoffe und Kontaminationsschutz.
- Überprüfen Sie die Chargenkontrolldaten hinsichtlich Dicke, Härte und der vereinbarten thermischen Prüfung.
- Prüfen Sie die installierte Baugruppe vor und nach der entsprechenden Alterung oder dem Zyklieren.

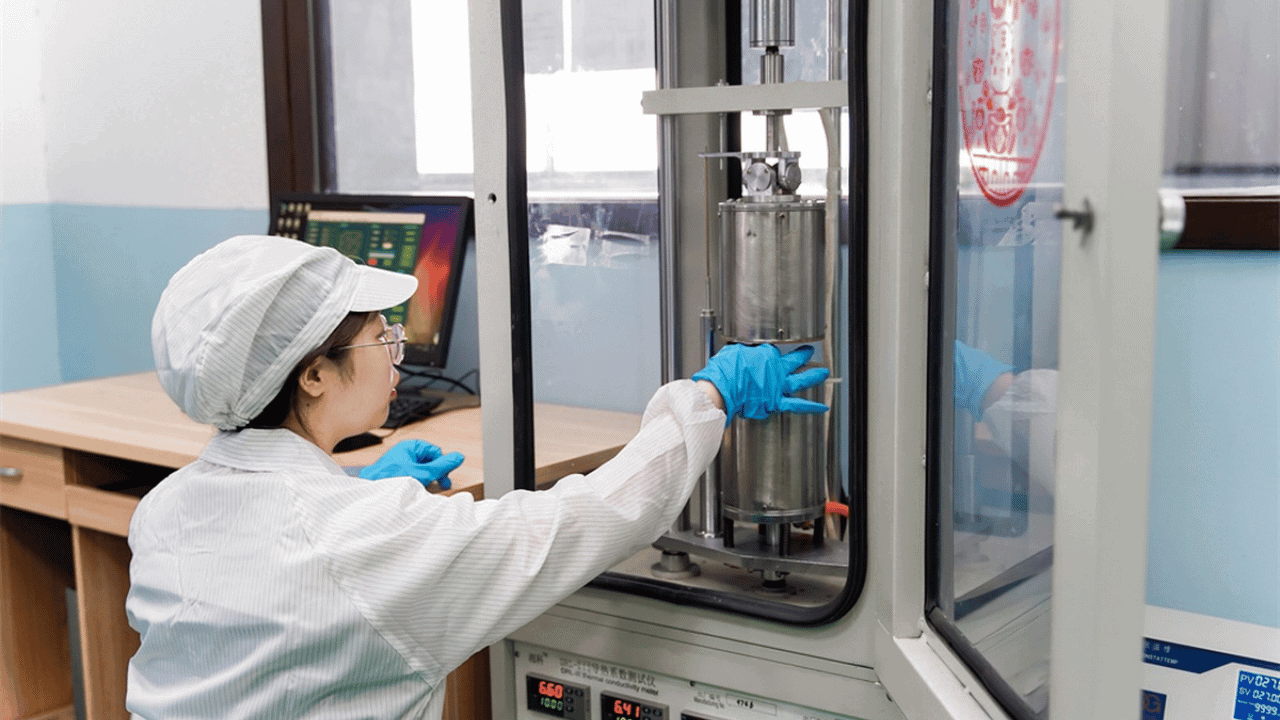

Die Laborliste von Jiuju umfasst Partikelgrößenanalyse, Viskosimetrie, Shore-00-Härtemessung und Dickenmessung, Druckprüfung, thermische Prüfung nach ASTM D5470, Hochwiderstands- und Durchschlagspannungsprüfung sowie Klimakammerprüfungen. Die Liste stellt keine Gleichwertigkeit aller Prüfverfahren dar. Sie zeigt auf, welche Fragestellungen in Messungen umgewandelt werden können, wenn die Projektspezifikation das Risiko identifiziert.
Wie Jiuju über die Materialpalette berichtet
Jiuju gibt die Wärmeleitfähigkeit seiner Wärmeleitpads mit 1.2 bis 25 W/m·K an, wobei JIUJU625X die höchste angegebene Wärmeleitfähigkeit aufweist. Die aktuelle öffentliche Spezifikationstabelle für Wärmeleitpads listet Standardmodelle mit Wärmeleitfähigkeitswerten von 2.0 bis 6.0 W/m·K sowie Angaben zu Dicke, Shore-00-Härte, Wärmewiderstand und elektrischen Daten auf.
Für Güteklassen außerhalb der öffentlichen Tabelle fordern Sie bitte das aktuelle technische Datenblatt (TDS) und den Prüfbericht an. Bestätigen Sie die Probenstärke, den Druck, das Prüfverfahren und ob der Wert für die konkrete Produktionsausführung relevant ist.
Jiuju berichtet außerdem, dass jede Lieferung von Wärmeleitpads Prüfungen hinsichtlich Wärmeleitfähigkeit, Härte, Abmessungen, Aussehen und vereinbarten Kundenkriterien umfasst. Die Abnahmemethode und -häufigkeit werden im Qualitätsvertrag festgehalten.
Bevor Sie zwei Sorten vergleichen, fordern Sie eine Zeile mit übereinstimmenden Daten an: genaue Konstruktion, freie und Prüfdicke, Druck, mittlere Temperatur, Wärmewiderstand, Shore-00-Härte und Druckspannung bei der Auslegungsdehnung. Diese Zeile ist oft nützlicher als eine Seite mit nicht übereinstimmenden Maximalwerten.
FAQ
Ist eine 10 W/m·K-Kissenauflage doppelt so gut wie eine 5 W/m·K-Kissenauflage?
Nicht unbedingt. Der ideale Wärmewiderstand wird nur dann halbiert, wenn Dicke, Fläche und Testbedingungen gleich sind. Kontakt und der übrige Wärmepfad können jedoch eine entscheidende Rolle spielen.
Haben dickere Wärmeleitpads eine geringere Wärmeleitfähigkeit?
Die Dicke ändert nichts an der intrinsischen Wärmeleitfähigkeit einer homogenen Formulierung, erhöht aber den Wärmewiderstand. Gemessene scheinbare Werte können zudem je nach Versuchsaufbau und Grenzflächeneffekten variieren.
Sollte ich immer das dünnste Pad wählen?
Wählen Sie das dünnste Polster, das den maximalen Spalt ausfüllt und bei minimalem Spalt innerhalb des zulässigen Kompressionskraftbereichs bleibt.
Vergleichen Sie die Leistung der angepassten Teile
Die Dicke des Wärmeleitpads und die Wärmeleitfähigkeit wirken nur in der einfachen Gleichung für ein massives Bauteil in entgegengesetzte Richtungen. In der realen Montage entscheiden Passung und Krafteinwirkung darüber, ob diese Gleichung überhaupt anwendbar ist.
Messen Sie den Spalt, wählen Sie eine mechanisch kompatible Sorte, vergleichen Sie die Impedanz unter relevanten Bedingungen und überprüfen Sie die Temperatur. Zur Auswahl der Sorte sollten Sie die Wärmeleitpads von Jiuju prüfen und druckspezifische Daten anfordern.
