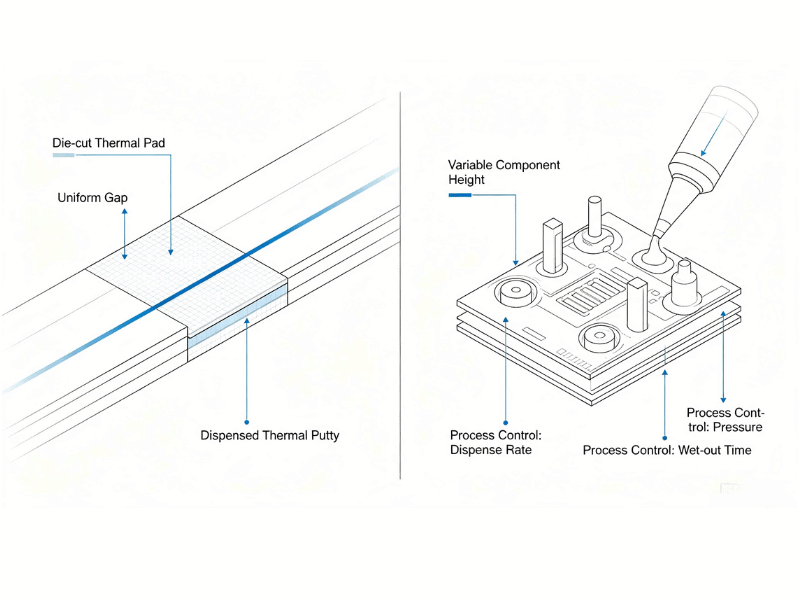

Wählen Sie ein Wärmeleitpad, wenn der Spalt messbar ist, die Bauteilgeometrie wiederholbar ist und Sie eine vorgeformte, prüfbare Schnittstelle wünschen. Verwenden Sie Wärmeleitpaste oder einen auftragbaren Spaltfüller, wenn der Spalt sehr unregelmäßig ist, die Bauteilhöhen stark variieren oder eine einzelne Plattenstärke zu hohe Kräfte erzeugen würde.
Die Kunst besteht in der Kontrolle. Pads erfordern eine präzise Geometrie und Dickenwahl. Spachtelmasse erfordert kontrolliertes Auftragen, kontrollierte Klebefugendicke, Materialfluss und Langzeitstabilität.
Schneller Vergleich
| Kriterium | Wärmeleitpad | Wärmedämmmasse / gießbarer Spaltfüller |
|---|---|---|
| Eingehende Geometrie | Feste Blechdicke und Stanzung | Großbehälter oder Kartusche |
| Lückenvariation | Am besten geeignet für einen definierten Bereich | Besser geeignet für große, unregelmäßige Variationen |
| Montagekraft | Hängt von Härte und Kompression ab. | Oft anfänglich niedriger, abhängig von der Formulierung |
| Prozesskontrolle | Platzierung, Linerentfernung, Kompression | Volumen, Weg, Geschwindigkeit und Abschluss verteilen |
| Nachbearbeitungen | In der Regel sauber und diskret | Kann komplizierter sein und schwieriger wiederherzustellen. |
| Automation | Pick-and-Place- oder manuelle Platzierung | Dosierte Abgabe |
| Hauptrisiko | Fehlender Kontakt oder zu hoher Paddruck | Hohlräume, Setzungen, Abpumpen oder Volumenschwankungen |
| Inspektion | Dicke, Abmessungen, Platzierung | Gewicht/Volumen, Wulstgeometrie, endgültiges BLT |
Wann ein Wärmeleitpad die bessere Wahl ist
Verwenden Sie einen Block, wenn Sie ihn benötigen:
- Eine definierte, messbare Nenndicke
- Saubere Handhabung und unkomplizierte Nachbearbeitung
- Eine gestanzte Form mit kontrollierten Sperrzonen
- Elektrische Isolierung aus einer bestimmten Blechkonstruktion
- Einfache Eingangsmaßprüfung
- Stabile Positionierung vor dem Deckelverschluss
Wärmeleitpads erzielen die besten Ergebnisse, wenn die minimalen und maximalen Spaltmaße innerhalb des für die jeweilige Güteklasse zugelassenen Kompressionsbereichs liegen. Verwenden Sie die Tabelle zur Auswahl der Wärmeleitpaddicke, um diesen Bereich zu berechnen.

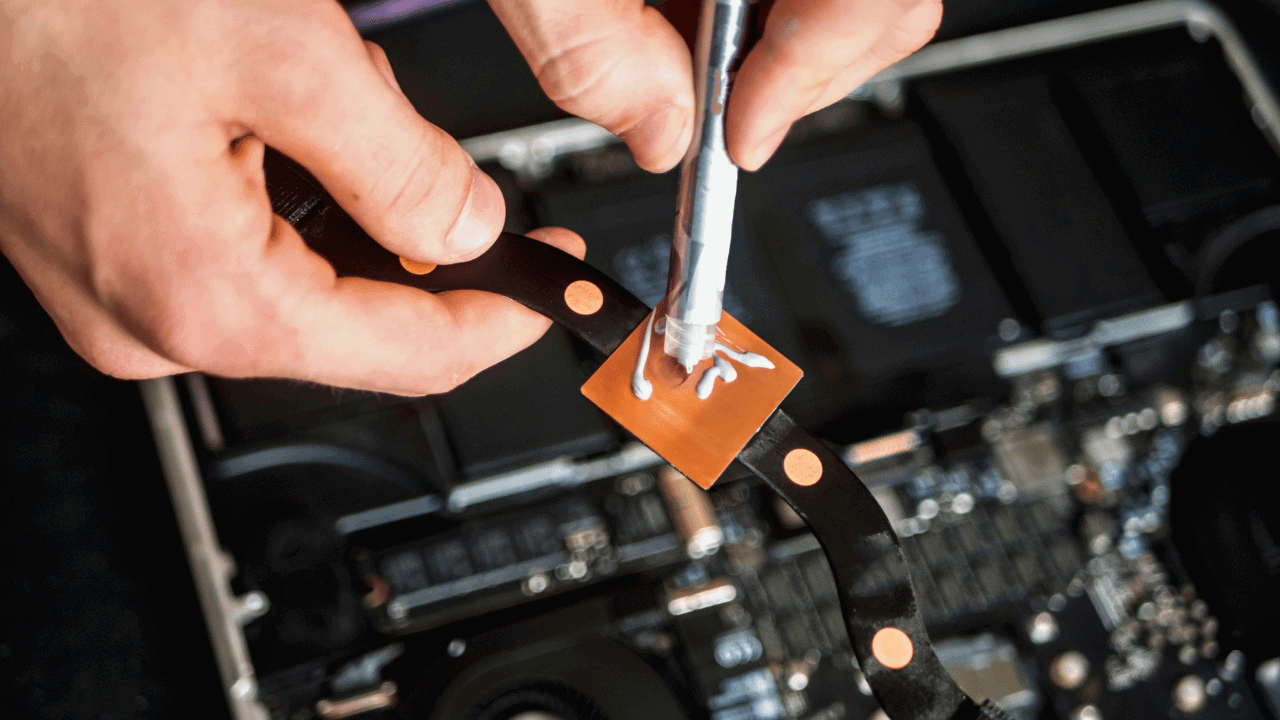

Wann Wärmedämmung die bessere Wahl ist
Verwenden Sie Kitt oder einen gießbaren Spaltfüller, wenn:
- Die Bauteilhöhen variieren zu stark für ein einzelnes Pad.
- Die Schnittstelle weist komplexe Konturen auf.
- Die Lücke verändert sich über ein großes Gebiet
- Ein dickes Lakenkissen würde übermäßige Kraft erzeugen.
- Die automatisierte Dosierung ermöglicht eine effizientere Volumenkontrolle als viele Stanzverfahren.
- Änderungen in der späten Konstruktionsphase machen die Verwendung von Werkzeugen mit festem Auflagefeld unpraktisch.
Kitt ist kein Material, bei dem keine Messungen erforderlich sind. Sie benötigen weiterhin die Ziel-Klebefugendicke, das Auftragsvolumen, die Deckkraft, die Schließkraft und Grenzwerte für Überlauf.
Kitt sollte nicht mit einem Phasenwechselmaterial verwechselt werden.
Thermische Kittmasse oder gießbare Spaltfüllmasse dient zum Ausfüllen vergleichsweise großer oder unregelmäßiger Spalten. Ein Phasenwechselmaterial wird üblicherweise als dünne Grenzfläche zwischen Oberflächen verwendet, die sich bereits annähern. Es erweicht oder fließt bei seiner vorgesehenen Übergangstemperatur, um die Oberflächen zu benetzen und den Kontaktwiderstand zu verringern.
Beide können als pastenartiges oder vorgeformtes Produkt geliefert werden, aber ihre Designaufgaben unterscheiden sich:
- Spaltfüller oder Kitt: Gleicht Höhenunterschiede aus; kontrolliert Dosiervolumen, endgültige Klebefuge, Setzmaß, Abpumpen und Überlauf.
- Phasenwechselmaterial: Bildet eine dünne Grenzfläche; Kontrolle der Beschichtungs- oder Vorformlingdicke, Aktivierungsbedingungen, Montagedruck, Abdeckung und Nachbearbeitung.
- Wärmeleitpad: Überbrückt einen definierten Spalt als kompressibler Festkörper; kontrolliert freie Dicke, Toleranz, Härte und Kompressionskraft.
Verwenden Sie nicht einfach eine andere Kategorie, nur weil deren Leitfähigkeitswert ähnlich erscheint. Entscheiden Sie zunächst, ob die Fuge eine Spaltfüllung, eine Oberflächenbenetzung oder beides erfordert. Überprüfen Sie anschließend die Materialform und das Verarbeitungsverfahren in der eingebauten Geometrie.
Thermische Leistung: Vergleich der installierten Schnittstelle
Bei einem Pad sind Dicke und Anpressdruck entscheidend. Bei Spachtelmasse sind die endgültige Klebefugendicke, Lufteinschlüsse und Materialverdrängung entscheidend.
ASTM D5470 behandelt die thermische Impedanzmessung für Materialien von viskosen Flüssigkeiten bis hin zu viskoelastischen Feststoffen. Die Kategorien der Norm verdeutlichen, warum ein vorgeformtes Pad und ein fließfähiges Spaltfüllmaterial nicht allein anhand der Leitfähigkeit verglichen werden sollten.
Daten unter Bedingungen anfordern, die dem Entwurf möglichst nahekommen:
- Endgültige Dicke oder Klebefuge
- Druckscheiben
- Temperatur
- Alterungs- oder Zykluszustand
- Untergrundoberfläche
- Ob Widerstand auch Grenzflächen umfasst
Unterschiede in der mechanischen Konstruktion
Pads speichern elastische Energie
Ein zusammengedrücktes Pad übt eine Gegenkraft aus. Diese Kraft kann eine Leiterplatte verbiegen, einen Kühler kippen oder das höchste Bauteil belasten. ASTM D575 bietet einen Standard für das Kompressions- und Verformungsverhalten.
Kitt bewegt sich
Kitt kann von Erhebungen in offene Bereiche abfließen. Das hilft, Toleranzen auszugleichen, macht aber Dämme, Sperrzonen, Überläufe und langfristige Abpumpvorrichtungen wichtig.
Große Gebiete verstärken das Problem
Bei beiden Materialien skalieren die Gesamtkraft und das verdrängte Volumen mit der Fläche. Eine Lösung, die mit einem kleinen Controller funktioniert, lässt sich möglicherweise nicht ohne Weiteres auf ein Batteriemodul oder eine Kühlplatte übertragen.
Fertigung und Qualitätskontrolle
Steuerungsplan für Wärmeleitpads
- Güteklasse und Grundstück
- Dicke und Toleranz
- Shore-00-Härte
- Stanzabmessungen
- Klebstoff-/Trägerkonstruktion
- Praktikum und Orientierung
- Kontaktkopie und Endkomprimierung
Jiuju berichtet, dass Lieferberichte für Wärmeleitpads Angaben zu Leitfähigkeit, Härte, Abmessungen, Aussehen und vereinbarten Kundentests enthalten können.
Kitt- oder Gel-Kontrollplan
- Mischungsverhältnis für Zweikomponentensysteme
- Viskosität oder Extrusionsrate
- Gewicht/Volumen abgeben
- Position und Kontinuität der Perle
- Endgültige Klebefugendicke
- Heilung oder Vorstadium der Heilung, sofern zutreffend
- Leistungseinbruch, Leistungsabfall und Radfahrleistung
Jiuju berichtet, dass die Wareneingangskontrolle von Zweikomponenten-Wärmegelen Leitfähigkeit, Viskosität, Aushärtungshärte, Verpackung und kundenspezifische Merkmale umfassen kann. Bei einkomponentigen, vorgehärteten Gelen werden Leitfähigkeit, Extrusionsausbeute, Aussehen und Verpackung geprüft. Bitte prüfen Sie die genaue Produktkategorie: Nicht jedes „Gel“ härtet in der Montage aus.

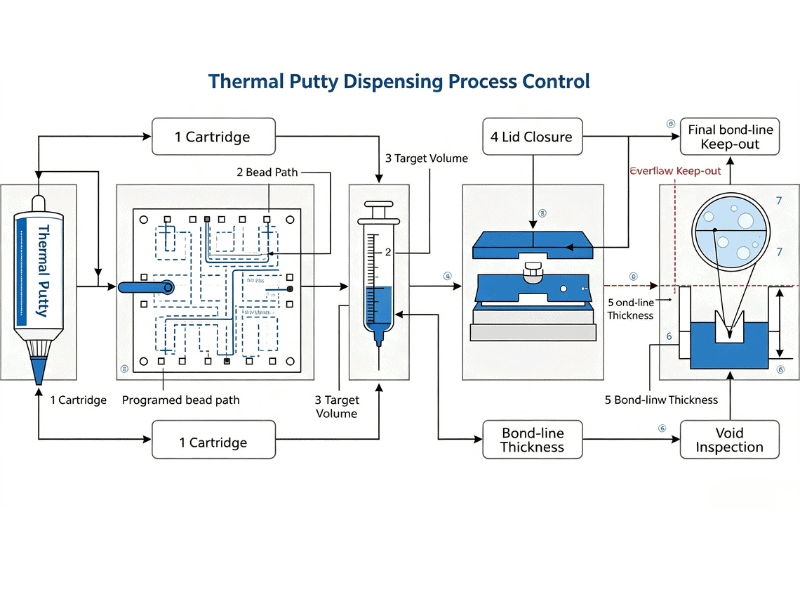

Material und Dosiervorgang gleichzeitig freigeben
Jiuju dokumentiert die Anwendung von APQP und DFMEA/PFMEA in der Produktentwicklung. Bei einer Dosierschnittstelle werden die identifizierten Risiken in messbare Kontrollmaßnahmen umgewandelt: Kartuschenidentifizierung, Lagerung und Konditionierung, gegebenenfalls Mischen, Dosiergewicht oder -volumen, Kontinuität der Dosierraupe, Öffnungszeit, Verschlussverschiebung, Überlaufschutz und Nachbearbeitungsmethode.
Der Reaktionsplan ist genauso wichtig wie die Sollwerte. Definieren Sie, was nach einem Fehlauftrag, einer Unterbrechung der Luftzufuhr, dem Ablauf der Arbeitszeit oder einem ungeplanten Produktionsstopp geschieht. Dokumentieren Sie Charge, Geräterezeptur und Dosierergebnis, um thermische oder Kontaminationsfehler nachverfolgen zu können. Jiujus dokumentierter Problemlösungsprozess umfasst die technische Anfrage, die Bewertung und die Lösungsfindung bis hin zu einem Korrekturmaßnahmenzyklus nach dem 8D-Modell; Produktionsdaten machen diesen Zyklus effektiv.
Bei Pads sind die parallelen Kontrollparameter Güteklasse, Dicke, Shore-00-Härte, Stanzgeometrie, Entfernung der Trägerfolie, Platzierung und Kompression. Die Materialform beeinflusst den Kontrollplan, nicht aber die Notwendigkeit eines solchen.
Kontamination, Blutung und Umwelt
Empfindliche Optiken, Sensoren, Relais und abgedichtete Gehäuse erfordern möglicherweise leckagearme oder silikonfreie Produkte. Vergleichen Sie:
- Flüchtige Bestandteile und Prüfverfahren
- Ölablassverfahren und Akzeptanzgrenze
- Abpumpen nach thermischer Zyklisierung
- Kompatibilität mit Kunststoffen, Beschichtungen und Klebstoffen
- Betriebstemperatur und Luftfeuchtigkeit
- Nacharbeit bei Lösungsmitteln und Sauberkeit
Jiuju bietet F6000-Pads ohne Silikonanteil und LB-Pads mit geringer Blutung an. Bitte fordern Sie den entsprechenden Prüfbericht an, anstatt eine Produktfamilie auf eine andere Materialart zu übertragen.
Die mitgelieferten Produktdaten weisen für die angegebene, silikonfreie Pad-Familie F6000 einen Massenverlust von maximal 0.5 % nach 72 Stunden bei 120 °C aus. Der Wert ist an die jeweiligen Testbedingungen und die Materialfamilie gebunden und darf nicht auf Kittmassen, Gele oder andere Pad-Qualitäten verallgemeinert werden. Das Zuverlässigkeitsportfolio von Jiuju umfasst zudem Ölaustritts- und Umweltprüfungen mit festgelegten Bedingungen und Akzeptanzgrenzen für das jeweilige Projekt.
Entscheidungsworkflow
Bevor Sie eine der beiden Materialien in die engere Auswahl nehmen, beantworten Sie bitte fünf Fragen:
- Geometrie: Ist der Spalt gleichmäßig, wiederholbar und messbar oder unregelmäßig und unterschiedlich hoch?
- Thermische Belastbarkeit: Wie hoch sind die gesamte Wärmelast, die lokale Hotspot-Verteilung, die Kontaktfläche und der zulässige Temperaturanstieg?
- Mechanische und elektrische Grenzen: Welchem Druck können die Bauteile standhalten, und welche Isolierung muss nach der Montage erhalten bleiben?
- Verarbeiten: Wird die Produktion ein gestanztes Blech wiederholgenauer platzieren oder eine kontrollierte Wulst dosieren können, einschließlich Inspektion und Nachbearbeitung?
- Zuverlässigkeit: Welches Risiko überwiegt – Kontaktverlust, Bewegung, Blutung, Volatilität, Zyklen, Vibration oder Kontamination?
Vermeiden Sie es, eine einzelne Antwort als universellen Grenzwert für Leistung, Fläche oder Material festzulegen. Die fünf Antworten definieren die Testbedingungen und schränken die Materialform ein; die Leistung im eingebauten Zustand entscheidet über die Freigabe.
- Kartieren Sie die Kluftweite und die Topographie.
- Definition der Wärmelast-, elektrischen und Umgebungsanforderungen.
- Berechnen Sie die Kompression und die Kraft der Polster für die Kandidatenblätter.
- Schätzen Sie das Kittvolumen und den endgültigen Klebefugenbereich für eine entbehrliche Option.
- Vergleichen Sie Prozessfähigkeit, Automatisierung und Nacharbeit.
- Entwickeln Sie beide Prototypen, falls die Entscheidung knapp ausfällt.
- Führen Sie kontrollierte thermische, mechanische und Zuverlässigkeitstests durch.
- Geben Sie die Material- und Prozessspezifikation gemeinsam frei.
FAQ
Ist Wärmeleitpaste besser als ein Wärmeleitpad?
Es eignet sich besser für unregelmäßige Spalten, erfordert jedoch eine präzisere Prozesskontrolle von Volumen und Enddicke. Die Pads sind oft sauberer und leichter zu prüfen.
Kann Wärmeleitpaste gestapelte Pads ersetzen?
Oft ja, insbesondere wenn durch Stapeln Höhenunterschiede ausgeglichen werden. Vor dem Produktionseinsatz sollten Abpumpen, Entleeren, Überlaufen und Nacharbeiten geprüft werden.
Übt Wärmedämmmasse weniger Druck aus?
Viele Formulierungen verformen sich bei geringer Anfangsbelastung, das Verhalten kann jedoch variieren. Prüfen Sie daher das genaue Material, die Verschlussgeschwindigkeit, das Volumen und das Alterungsverhalten.
Welche Option lässt sich leichter automatisieren?
Beide Prozesse lassen sich automatisieren. Die Pads erfordern zuverlässiges Aufnehmen, Entfernen der Trägerfolie, Platzieren und Komprimieren. Die Spachtelmasse benötigt kalibriertes Dosieren, Raupenkontrolle und abschließende Kontrolle der Klebefuge.
Wählen Sie das Verfahren mit dem Material.
Bei der Entscheidung zwischen Wärmeleitpad und Wärmeleitpaste geht es nicht nur um die Wärmeleistung (W/m·K). Es ist eine Wahl zwischen zwei Fertigungssystemen.
Bei vorhersehbaren Spaltmaßen empfehlen wir die Wärmeleitpads von Jiuju . Bei komplexen oder ungleichmäßigen Spaltmaßen sollten Sie die Wärmeleitgelprodukte von Jiuju prüfen . In beiden Fällen sollten Geometrie, Materialqualität, Prozesskontrollen und Validierungskriterien in einem Paket veröffentlicht werden.
