Los vehículos eléctricos están superando los límites de la física. Más potencia. Carga más rápida. Espacios más reducidos. Cada vatio adicional se convierte en calor, y la gestión de ese calor es lo que determina el rendimiento del vehículo.
Ahí es donde entra en juego la gestión térmica. En cada Vehículo de Nueva Energía (VNE), la batería, el inversor y el cargador integrado se enfrentan al reto de eliminar el calor sin comprometer la seguridad eléctrica. Los sistemas de refrigeración realizan el trabajo pesado, pero la verdadera magia ocurre en una capa que la mayoría de la gente nunca ve: el Material de interfaz térmica (TIM).
Los TIM crean una vía de disipación de calor eficiente al rellenar los pequeños espacios de aire entre los componentes y las placas de refrigeración. El TIM adecuado mantiene las baterías en buen estado, evita fallos en el inversor y protege los sistemas de alto voltaje.
En esta guía, exploraremos cómo los TIM dan forma al futuro del diseño de los NEV, cómo funcionan, dónde se utilizan, cómo elegirlos y qué hace que la aplicación correcta sea tan crucial para el rendimiento, la seguridad y la fiabilidad.

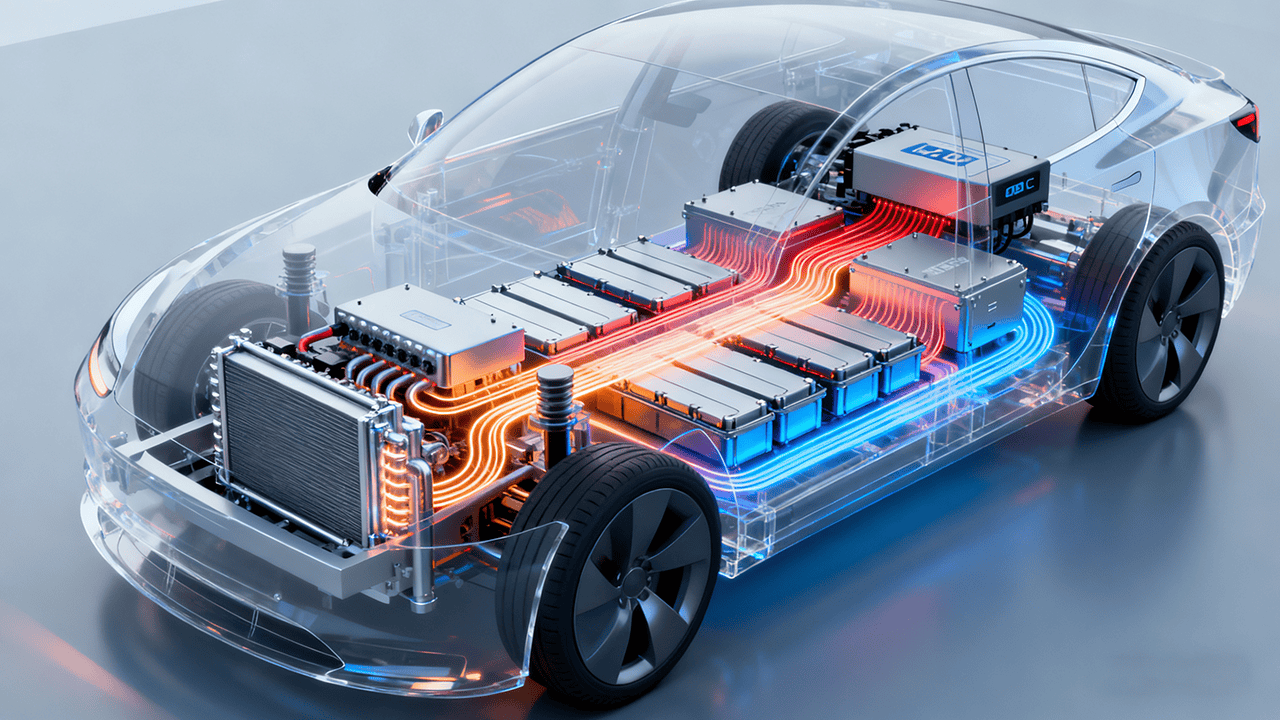

El papel de los TIM en la gestión térmica de los vehículos eléctricos
Los materiales de interfaz térmica son los héroes silenciosos de todo vehículo de nueva energía moderno. No reciben la atención que merecen, pero todo depende de ellos. Sin una correcta disipación del calor, incluso las baterías y los módulos de potencia mejor diseñados empiezan a tener problemas. El rendimiento disminuye, la eficiencia se reduce y la fiabilidad a largo plazo se ve comprometida.
Una buena TIM Mantiene el equilibrio. Transfiere el calor de forma uniforme desde la fuente hasta el sistema de refrigeración, preservando el aislamiento eléctrico y la estabilidad mecánica. En los diseños modernos de alta potencia, esta fina capa suele ser determinante para que un vehículo rinda al máximo o falle bajo carga.
Seguridad y confiabilidad
El exceso de calor es más que una simple molestia; representa un riesgo para la seguridad. Las baterías de iones de litio son sensibles a las fluctuaciones de temperatura. Cuando una celda se sobrecalienta, puede desencadenar una reacción en cadena denominada fuga térmica. Los TIM (materiales de interfaz térmica) evitan que esto ocurra.
Al rellenar pequeños huecos y distribuir el calor de manera uniforme, evitan la formación de puntos calientes. Esta temperatura constante mantiene la estabilidad de los módulos y reduce el riesgo de fallos en los componentes. Además, la refrigeración continua protege los circuitos de alto voltaje de la tensión dieléctrica, lo que garantiza la seguridad y la predictibilidad del sistema.
Rendimiento y longevidad
Cada componente de un vehículo de nueva energía tiene un rango de temperatura óptimo. Para las baterías, este rango se sitúa entre los 20 y los 40 grados Celsius. Si se mantiene dentro de este rango, todo funciona mejor: la carga es más rápida, la eficiencia es mayor y el sistema tiene una vida útil más larga.
Las capas de interfaz térmica (TIM) lo hacen posible. Reducen la resistencia térmica entre superficies para que el calor se disipe más rápidamente. Menos calor significa menor desgaste, menos fallos eléctricos y mayor vida útil de todo el sistema de propulsión.
Diseño eficiente e integrado
Los vehículos eléctricos modernos concentran una gran potencia en espacios reducidos, lo que exige un diseño térmico perfecto. Al mejorar la transferencia de calor, los materiales de interfaz térmica (TIM) permiten a los ingenieros reducir el tamaño de las carcasas, aligerar los gabinetes y, al mismo tiempo, cumplir con los objetivos de rendimiento.
En los nuevos diseños de baterías con celdas integradas al chasis, los adhesivos termoconductores actúan incluso como refuerzos estructurales. Unen los componentes, distribuyen la tensión y disipan el calor simultáneamente. En muchos casos, sustituyen por completo a los tornillos y soportes tradicionales.
Los materiales de interfaz térmica (TIM) se han convertido en algo más que conductores de calor. Son herramientas de diseño para la próxima generación de vehículos de nueva energía eficientes, seguros y compactos.
Aplicaciones TIM en módulos NEV clave
El verdadero rendimiento reside en las interfaces. En baterías, inversores, controladores de motor y cargadores de a bordo (OBC), el material de interfaz térmica (TIM) adecuado transforma el contacto irregular en una vía térmica limpia. Esto se traduce en menor resistencia, un control de temperatura más preciso y un funcionamiento más seguro durante la carga rápida y con cargas elevadas. Reseñas autorizadas Esto demuestra que la gestión térmica es un problema sistémico, no una solución que se pueda resolver con una sola pieza. Las capas de interfaz térmica (TIM) son fundamentales en este sistema, ya que acoplan las fuentes de calor a las placas y disipadores fríos, preservando el aislamiento. Esta capa permite una mayor densidad de potencia y encapsulados más pequeños sin comprometer la seguridad ni la vida útil del dispositivo.
Así es como funcionan los TIM dentro de cada uno de los módulos NEV principales que mantienen los vehículos modernos funcionando de forma refrigerada y fiable:
Diseño de paquete de batería
Las baterías solo funcionan correctamente cuando todas sus celdas operan a una temperatura similar. En la conducción real, esto rara vez sucede. La carga rápida, la aceleración brusca y el espacio reducido generan puntos calientes. Las celdas se expanden y contraen al calentarse y enfriarse, lo que aumenta la tensión mecánica y reduce gradualmente la capacidad y los márgenes de seguridad.
Los materiales de interfaz térmica de alta flexibilidad para el relleno de huecos solucionan este problema desde su origen. Se sitúan entre las celdas o módulos y la placa de refrigeración. Fluyen hacia los diminutos huecos que atrapan el aire y mantienen una línea de unión uniforme bajo presión. El calor se disipa de manera uniforme. Las vibraciones se amortiguan. La expansión se absorbe sin separar las piezas. El conjunto se mantiene más estable y con un comportamiento más predecible bajo carga.
Esto se ha convertido en un pilar fundamental de la ingeniería moderna de baterías. Se obtienen curvas de temperatura más uniformes, un mejor comportamiento de carga rápida y una mayor vida útil.
Electrónica de potencia (inversores y variadores de velocidad)
Los inversores y variadores de frecuencia transforman la potencia en movimiento. Manejan corrientes y voltajes extremos en espacios reducidos, convirtiendo la energía eléctrica en potencia mecánica con precisión. Esta eficiencia tiene un precio: genera un calor intenso y localizado. Sin control, este calor reduce la vida útil de los componentes y aumenta el riesgo de fallos en el aislamiento.
El desafío aquí es doble: transferir calor rápidamente y mantener la electricidad confinada. Aquí es donde entra en juego la combinación de grasa térmica y las juntas aislantes brillan.
¿Por qué funciona:
- La grasa térmica se extiende uniformemente entre el módulo y el disipador de calor. Rellena los pequeños espacios de aire que bloquean el flujo de calor y ayuda a que las superficies hagan contacto completo.
- Las juntas aislantes añaden una capa de seguridad que mantiene el alto voltaje donde corresponde y evita cualquier posibilidad de arco eléctrico o cortocircuito.
- En conjunto, disipan el calor rápidamente manteniendo la electricidad completamente confinada. El resultado son componentes electrónicos de potencia más fríos, seguros y duraderos.
Esta configuración mantiene bajas las temperaturas, aumenta la seguridad y prolonga la vida útil de los módulos. Para obtener más información sobre este método de doble capa, consulte nuestro artículo «Estrategias de refrigeración de módulos electrónicos de alta potencia» para ver ejemplos y resultados reales.
Cargadores a bordo (OBC)
El cargador de a bordo (OBC) es el nexo entre la red eléctrica y la batería. Convierte la corriente alterna (CA) de la red en corriente continua (CC) para su almacenamiento. Aunque parezca sencillo, en su interior alberga un complejo sistema térmico y eléctrico. Los niveles de potencia aumentan constantemente mientras que el espacio se reduce. Los OBC modernos operan entre 400 y 800 voltios, lo que implica que cada componente debe mantenerse refrigerado y perfectamente aislado.
Las grasas y almohadillas tradicionales suelen presentar dificultades en este caso. Pueden atrapar aire o perder resistencia bajo estrés de voltaje. Actualmente, los ingenieros recurren a adhesivos con relleno cerámico y almohadillas sin silicona. Estos materiales conducen el calor de manera eficiente a la vez que proporcionan una sólida protección dieléctrica.
Los rellenos cerámicos distribuyen el calor de manera uniforme en circuitos pequeños. Las almohadillas sin silicona evitan la emisión de gases que pueden contaminar los componentes electrónicos sensibles. En conjunto, mantienen el equilibrio térmico y eléctrico incluso bajo alta tensión continua.
Cómo seleccionar el TIM adecuado
La elección del material adecuado para la interfaz térmica comienza con un marco de trabajo claro. Seleccione el material correcto. Adáptelo al espacio y las superficies de la interfaz. Diseñe el proceso de fabricación. Finalmente, valide el rendimiento.
Parámetros clave a comprobar
- Conductividad térmica: Rapidez con la que fluye el calor a través del TIM.
- Adaptabilidad: Qué tan bien se adapta el material a superficies rugosas y absorbe el movimiento.
- Rigidez dieléctrica: Cantidad de voltaje que el material puede soportar sin sufrir una ruptura dieléctrica.
- Compatibilidad con el proceso: Qué tan bien se adapta el material a su flujo de fabricación (dispensación, unión, curado).
Flujo de decisiones práctico
- Defina el tipo de material (grasa, almohadilla, adhesivo).
- Identificar el tipo de interfaz (placas planas, con relleno de huecos, módulos).
- Elija el proceso de fabricación (aplicación manual, dispensación automatizada, ensamblaje por compresión).
- Validar el rendimiento mediante pruebas y simulaciones (resistencia de contacto, fiabilidad).
Prioridades específicas del módulo
- Paquetes de baterías — Requisitos principales: cumplimiento y capacidad de reprocesamiento.
- Inversores / variadores de velocidad: Requieren alta conductividad y una fuerte protección dieléctrica.
- Cargadores a bordo (OBC): Priorizar la seguridad dieléctrica por encima de todo lo demás.
Pruebas y validación
Valide siempre con métodos estándar. Por ejemplo, utilice ASTM D5470 para medir la resistencia térmica y IEC 60664 Para comprobar la rigidez dieléctrica, realice pruebas de ciclos térmicos, humedad y vibración para asegurar que el TIM resista las condiciones reales de estrés. Las investigaciones confirman que el fallo en estas pruebas es una causa común de fallos en la capa TIM.
Cómo aplicar TIMS correctamente
Conseguir el material adecuado es solo la mitad del trabajo. La aplicación es la otra mitad.
- Preparación de la superficie: Comience siempre con superficies limpias, planas y libres de óxido. Incluso una pequeña contaminación puede reducir la transferencia de calor hasta en un 20 %.
- Aplicación y dispensación: Aplicar mediante métodos controlados como serigrafía, tampografía o dispensación automatizada. Mantener un espesor uniforme en la línea de unión y evitar burbujas de aire que retengan el calor.
- Montaje y curado: Aplicar una presión uniforme durante almohadillas y gelesSiga los perfiles de curado correctos para los adhesivos para evitar la delaminación o la acumulación de tensiones.
- Inspección y validación de calidad: Utilice termografía infrarroja o rayos X para detectar poros y contactos irregulares. Pruebe la fiabilidad a largo plazo mediante ciclos térmicos y ensayos de vibración.
Mala aplicación, especialmente en inversores y OBC Esto genera puntos calientes locales y fallos prematuros. En sistemas de precisión, la forma de aplicar el TIM es tan importante como el TIM elegido.
¿Cuál es el siguiente paso a seguir?
Ya has visto cómo el material aislante térmico adecuado puede cambiarlo todo: mejor flujo de calor, funcionamiento más seguro y mayor vida útil del sistema. Ahora es el momento de poner en práctica ese conocimiento.
At Tecnología JiujuCreamos materiales de interfaz térmica diseñados para un rendimiento real: rellenos de huecos, grasas y adhesivos cerámicos diseñados para las exigencias de los modernos vehículos de nueva energía. Cada producto se somete a pruebas para conductividad, cumplimiento y seguridad dieléctrica para que sus sistemas permanezcan estables sin importar la carga.
Si estás listo para construir vehículos eléctricos más frescos, inteligentes y confiables, explora las soluciones térmicas de Jiujutech y descubre lo que la ingeniería de precisión puede lograr.
Preguntas Frecuentes
1. ¿Qué es exactamente un TIM?
Un material de interfaz térmica (TIM) es una capa delgada y conductora del calor que ayuda a transferir el calor de los componentes electrónicos a las placas de refrigeración. Mantiene las piezas frías, estables y funcionando de manera eficiente a lo largo del tiempo.
2. ¿Por qué los vehículos de nueva energía (VNE) necesitan TIM?
Dado que una mayor potencia genera más calor, los TIM evitan el sobrecalentamiento de baterías, inversores y otros módulos electrónicos, lo que contribuye a mantener la eficiencia energética, la seguridad y la fiabilidad.
3. ¿Con qué frecuencia se debe reemplazar o inspeccionar un TIM?
Depende del diseño del sistema. En módulos sellados, la TIM puede durar muchos años. Para componentes reemplazables, como los controladores de potencia, se recomienda una inspección periódica durante el mantenimiento para garantizar un rendimiento térmico constante.
4. ¿Jiujutech ofrece soporte técnico?
Sí. Jiujutech ofrece asesoramiento técnico especializado para ayudar a los ingenieros a seleccionar y aplicar los materiales térmicos más adecuados para sus aplicaciones específicas y requisitos de rendimiento.
