1. Introducción
A medida que la industria de los vehículos eléctricos (VE) avanza rápidamente hacia mayores densidades energéticas, carga ultrarrápida y mayor autonomía, la batería se ha convertido en uno de los subsistemas más exigentes técnicamente. El rendimiento y la fiabilidad de las baterías de gran formato dependen no solo de la química de las celdas, sino también, en gran medida, de la eficiencia con la que se disipa el calor durante su funcionamiento. Una gestión térmica eficaz ya no es opcional; es un requisito de diseño imprescindible. Tecnología JiuJu describe cómo los sistemas de gestión térmica de las baterías son cruciales para regular la temperatura, evitando el sobrecalentamiento y prolongando su vida útil.
En este contexto, los materiales de relleno de alta conductividad térmica y gran flexibilidad se han convertido en elementos cruciales. Al eliminar las microburbujas de aire y mejorar el contacto entre las celdas y las placas de refrigeración, permiten una transferencia de calor eficiente, una distribución uniforme de la temperatura y una mayor estabilidad mecánica. Aunque a menudo se pasan por alto, estos materiales desempeñan un papel decisivo en la seguridad, el rendimiento y la vida útil de las baterías.
2. El desafío: Calor y estrés mecánico en grandes paquetes de baterías
Los paquetes de baterías de los vehículos eléctricos generan cantidades significativas de calor durante la descarga de alta corriente, la carga rápida o el frenado regenerativo. Sin vías térmicas adecuadas, se forman puntos calientes localizados, lo que acelera el envejecimiento de las celdas, reduce la retención de capacidad y aumenta el riesgo de fuga térmica. Según guía de jiujuUna gestión térmica deficiente “puede provocar una reducción de la vida útil de la batería y una menor eficiencia”, e incluso condiciones peligrosas como el sobrecalentamiento.
Además, los paquetes de baterías de gran formato sufren tensiones mecánicas debido a la vibración, los ciclos de expansión/contracción térmica y las tolerancias de fabricación. Estas tensiones pueden aflojar la interfaz de contacto entre las celdas y las estructuras de refrigeración, formando espacios de aire que degradan significativamente la disipación del calor. Incluso pequeños huecos actúan como aislantes térmicos, reduciendo la eficiencia de refrigeración y aumentando la temperatura interna de las celdas. Para solucionar estos problemas se requieren materiales que puedan adaptarse a superficies variables, absorber la tensión mecánica y mantener el contacto térmico durante numerosos ciclos.

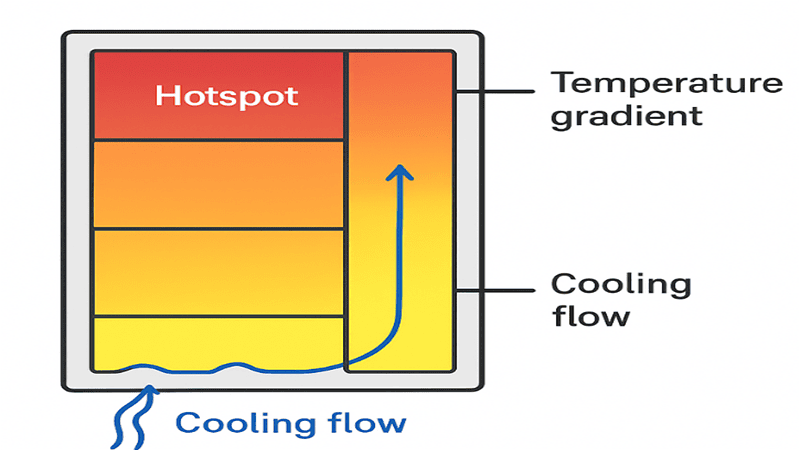

La figura 1 ilustra la distribución desigual del calor en un paquete de baterías de gran tamaño. Se forman puntos calientes cerca de las celdas con alta carga, lo que genera gradientes de temperatura en todo el módulo. Las flechas indican las rutas del flujo de aire de refrigeración, lo que pone de manifiesto la limitada eficiencia de disipación de calor que contribuye al desequilibrio en el rendimiento y al envejecimiento acelerado de las celdas.
Figura 1. Desafíos de gestión térmica de los paquetes de baterías.

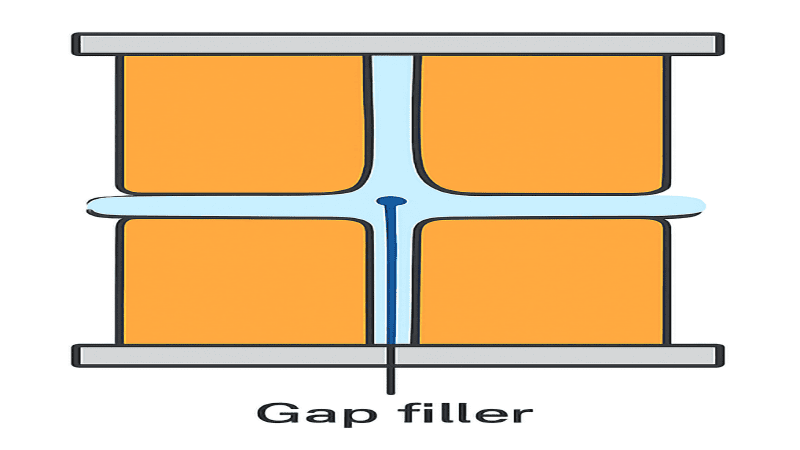

La figura 2 muestra cómo un relleno termoconductor conecta los espacios entre las celdas y la placa de refrigeración. Este relleno mejora la conducción del calor, elimina las burbujas de aire y garantiza una temperatura uniforme en todo el módulo de la batería, lo que mejora significativamente la estabilidad térmica y la fiabilidad operativa.
Figura 2. Funcionamiento del rellenador de huecos.
3. Impacto térmico de los rellenos de huecos

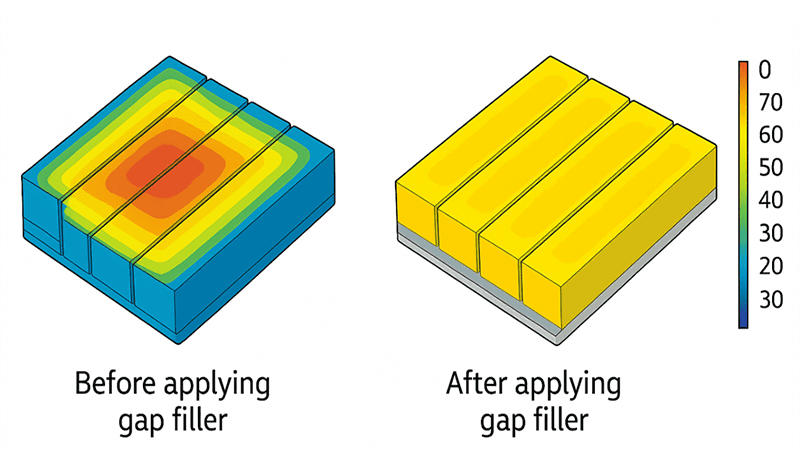

La figura 3 muestra la influencia de los rellenos de huecos en la uniformidad de la temperatura dentro de un paquete de baterías de gran tamaño para vehículos eléctricos. El diagrama de la izquierda representa las condiciones antes de aplicar los rellenos de huecos, con zonas calientes visibles que superan los 70 °C en el centro del módulo. El diagrama de la derecha muestra las condiciones después de aplicar un relleno de huecos flexible, donde las temperaturas se estabilizan en torno a los 50 °C con gradientes suaves en todas las celdas.
La mejora se debe a la capacidad del relleno para eliminar huecos y optimizar la disipación del calor entre las celdas y la placa de refrigeración. La temperatura uniforme reduce la tensión en los electrodos, mantiene la estabilidad química y garantiza un comportamiento de carga/descarga consistente entre las celdas. Esta mejora no solo aumenta la fiabilidad, sino que también permite una mayor potencia y mejores márgenes de seguridad térmica, aspectos cruciales para las plataformas de vehículos eléctricos a gran escala.
Figura 3. Distribución térmica antes y después de aplicar el relleno de huecos.
4. Materiales de relleno de huecos de alta adaptabilidad
Los materiales de relleno modernos diseñados para baterías de vehículos eléctricos están concebidos para ofrecer un alto rendimiento térmico, manteniendo la flexibilidad mecánica y el aislamiento eléctrico. Estos materiales suelen consistir en matrices de silicona o poliméricas con rellenos termoconductores (por ejemplo, óxido de aluminio, nitruro de boro, grafeno). Alcanzan conductividades térmicas típicamente entre 2 y 8 W/m·K y deben soportar ciclos de temperatura desde aproximadamente -40 °C hasta +120 °C, además de resistir vibraciones, desgasificación y la entrada de humedad.
El artículo "El papel de los materiales conductores térmicos en las baterías de vehículos eléctricos“ enfatiza cómo “el calor es un factor decisivo” y cómo los materiales de interfaz térmica (TIM) llenan el espacio entre las celdas, los módulos y las placas de enfriamiento.
La selección del material adecuado implica equilibrar la conductividad, la compresibilidad, la facilidad de instalación, el coste y la estabilidad a largo plazo, todo ello dentro de las limitaciones de la producción automotriz.
5. Configuración de sección transversal del módulo de batería

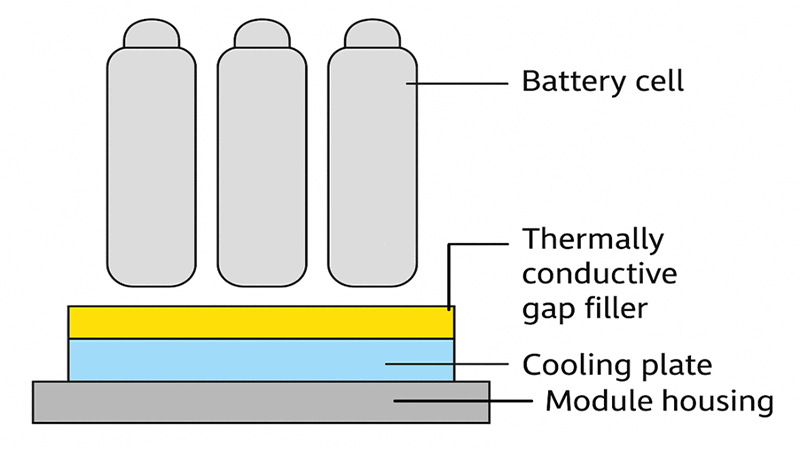

La figura 4 proporciona una visión general esquemática de un diseño típico de módulo de batería de vehículo eléctrico, mostrando cómo se integra el relleno del espacio entre las celdas de la batería y la placa de refrigeración.
De arriba abajo, la configuración incluye:
- Celdas de la batería: Las unidades electroquímicas generadoras de calor, generalmente de forma cilíndrica o prismática.
- Relleno de huecos termoconductor: Una capa suave y de alta flexibilidad que cubre los huecos microscópicos entre las superficies celulares y la placa de enfriamiento.
- Placa de enfriamiento: Una placa refrigerada por líquido o de cambio de fase que extrae el calor de las células, manteniendo las temperaturas de funcionamiento entre 20 y 45 °C.
- Carcasa del módulo: La carcasa mecánica proporciona integridad estructural, resistencia a las vibraciones y aislamiento eléctrico.
Este diseño garantiza un contacto térmico óptimo y una estabilidad estructural, reduciendo significativamente las fluctuaciones de temperatura y mejorando la vida útil de la batería.
Figura 4. Sección transversal que muestra el relleno del espacio entre las celdas y la placa de enfriamiento.
6. Factores de forma y técnicas de aplicación de los rellenos de huecos
Los fabricantes de vehículos eléctricos utilizan diferentes tecnologías de relleno de huecos en función de la escala de producción, la geometría de la superficie y las restricciones de diseño. La tabla 1 resume los principales tipos de materiales de relleno de huecos y sus aplicaciones industriales.
Tabla 1. Factores de forma y técnicas de aplicación de rellenos de huecos.
| Factor de forma | Descripción | Caso de uso típico |
|---|---|---|
| Almohadillas de relleno de huecos | Láminas o rollos macizos precortados con espesor fijo | Ideal para módulos planos y uniformes o paquetes estandarizados. |
| Rellenos de huecos prescindibles | Materiales bombeables, similares a geles, aplicados robóticamente | Apto para líneas de montaje automatizadas de alta velocidad |
| Compuestos de curado in situ | Formulaciones líquidas que se curan convirtiéndose en sólidos elastoméricos después de su aplicación. | Ideal para geometrías irregulares o diseños de paquetes personalizados |
Entre ellos, los rellenos de huecos desechables son los más utilizados en paquetes de baterías de gran formato debido a su compatibilidad con la automatización y su capacidad para lograr una aplicación precisa y repetible.
7. Beneficios para el rendimiento y la vida útil de la batería
La integración de materiales de relleno de alta conformidad en el diseño de los paquetes de baterías de vehículos eléctricos ofrece una amplia gama de ventajas en cuanto a rendimiento y seguridad.
Mejoran la uniformidad térmica, reduciendo los gradientes de temperatura entre celdas adyacentes hasta en un 40%, lo que garantiza un comportamiento de carga y descarga consistente. Esto se traduce en una mayor vida útil, ya que las temperaturas de funcionamiento más bajas ralentizan la degradación del electrolito y la deposición de litio.
Además, los rellenos actúan como amortiguadores mecánicos, absorbiendo las vibraciones y las fuerzas de expansión, lo que previene la delaminación y la fatiga por contacto. Esto mejora la integridad estructural y la fiabilidad durante la vida útil del vehículo. El resultado es un sistema de baterías más seguro y duradero, capaz de funcionar eficientemente en un amplio rango de temperaturas y cargas.
8. Análisis comparativo del rendimiento
Las ventajas de rendimiento de los materiales de relleno de alta flexibilidad se demuestran claramente al comparar paquetes de baterías de vehículos eléctricos con y sin estos materiales. La uniformidad de la temperatura es crucial para determinar la vida útil, la seguridad y la eficiencia energética. Incluso pequeñas diferencias de temperatura, a menudo de tan solo 3-5 °C entre las celdas, pueden acelerar el envejecimiento desigual, reducir la retención de capacidad y aumentar los riesgos de seguridad.
Como se muestra en la Figura 5, los paquetes sin relleno de huecos desarrollan bolsas de aire entre las celdas y las placas de refrigeración, que actúan como aislantes térmicos. Estos huecos provocan variaciones de temperatura de hasta 10-12 °C y zonas calientes localizadas que superan los 70 °C durante cargas elevadas. Con el tiempo, estos puntos calientes aceleran la degradación del electrolito, la deposición de litio y el aumento de la resistencia interna, lo que reduce la vida útil del paquete.
Figura 5. Comparación de la variación de temperatura y la vida útil del ciclo.
En cambio, los paquetes que incorporan rellenos termoconductores y flexibles mantienen perfiles de temperatura casi uniformes. Estos rellenos se adaptan a las irregularidades de la superficie, reduciendo la resistencia térmica interfacial de aproximadamente 2.5 K·cm²/W a menos de 0.8 K·cm²/W, lo que disminuye el gradiente de temperatura (ΔT) entre las celdas a ±2 °C. Como resultado, el paquete completo funciona con mayor eficiencia, con una actividad electroquímica equilibrada y una mejor uniformidad del voltaje entre celdas.
Las pruebas de rendimiento demuestran que los módulos que utilizan rellenos de huecos alcanzan una vida útil entre un 30 % y un 50 % mayor, soportando más de 2,000 ciclos de carga y descarga antes de alcanzar el 80 % de su capacidad inicial. La mayor uniformidad térmica también mejora la capacidad de carga en aproximadamente un 10 % a un 12 %, lo que permite una carga más rápida sin sobrecalentamiento. Además, la naturaleza elastomérica y flexible del relleno mejora la amortiguación mecánica, evitando la delaminación o los daños por vibración y manteniendo un contacto térmico constante durante toda la vida útil de la batería. En las pruebas de resistencia, los paquetes con rellenos de huecos presentan una tasa de aumento de temperatura entre un 15 % y un 20 % menor, lo que ayuda a prevenir la propagación de la fuga térmica. En general, los rellenos de huecos de alta flexibilidad ofrecen mejoras significativas en la uniformidad de la temperatura, la vida útil y la seguridad, lo que los convierte en elementos indispensables en el diseño avanzado de baterías para vehículos eléctricos.
9. Innovación en materiales y perspectivas de futuro
De cara al futuro, los materiales de interfaz térmica evolucionarán hacia la multifuncionalidad. Entre las soluciones emergentes se incluyen rellenos nanocompuestos (por ejemplo, grafeno, nanotubos de carbono) que alcanzan conductividades térmicas superiores a 10 W/m·K, matrices poliméricas ecológicas para la reciclabilidad y rellenos de huecos «inteligentes» con sensores integrados o capacidad de autorreparación. Como se señala en el Artículo sobre almohadillas térmicasLas tendencias futuras incluyen almohadillas de grafeno/CNT de alta conductividad, materiales ecológicos y soluciones con sensores integrados.
Estas innovaciones serán aún más cruciales a medida que las plataformas de vehículos eléctricos migren a baterías de estado sólido o de densidades energéticas ultra altas, donde el control térmico se vuelve más estricto y los márgenes de seguridad más estrechos.
10. Conclusión
Aunque los materiales de relleno de alta flexibilidad ocupan solo capas delgadas dentro de un paquete de baterías, su impacto en el rendimiento térmico, la seguridad y la fiabilidad es considerable. Estos materiales eliminan los huecos microscópicos, mejoran el contacto térmico y garantizan la estabilidad mecánica en condiciones dinámicas, lo que permite una distribución uniforme del calor y prolonga la vida útil de las baterías de los vehículos eléctricos.
Para los fabricantes e integradores de sistemas, la integración de soluciones avanzadas de interfaz térmica es esencial para lograr la eficiencia a largo plazo de las baterías y el cumplimiento de las normas de seguridad. A medida que la industria de los vehículos eléctricos avanza hacia sistemas energéticos de mayor densidad y tecnologías de estado sólido, el papel de los materiales innovadores de relleno de huecos se volverá aún más crucial.
At Tecnología JiuJu Nos especializamos en materiales avanzados para la gestión térmica, diseñados para aplicaciones de vehículos eléctricos de alto rendimiento. Nuestra gama de productos —que incluye rellenos de huecos, almohadillas térmicas y adhesivos de unión— está diseñada para satisfacer las crecientes demandas de los sistemas de baterías de última generación. Para obtener más información sobre nuestras soluciones personalizadas o para colaborar en la optimización de la gestión térmica, visite nuestro sitio web. Póngase en contacto con nosotros página o explore nuestros últimos análisis sobre innovaciones en materiales para vehículos eléctricos.
11. Preguntas frecuentes (FAQ)
P1: ¿Qué es un relleno de huecos y por qué es esencial en las baterías de vehículos eléctricos?
Un relleno de huecos es un material termoconductor que se utiliza para salvar los espacios microscópicos entre las celdas de la batería y los componentes de refrigeración. Mejora la transferencia de calor, reduce los puntos calientes y garantiza una temperatura uniforme en todo el paquete de baterías, lo cual es fundamental para la seguridad y la vida útil.
P2: ¿En qué se diferencia un relleno de huecos de la pasta térmica tradicional?
Las pastas térmicas se utilizan en componentes electrónicos pequeños y no son duraderas en las condiciones de funcionamiento de los vehículos eléctricos. En cambio, los materiales de relleno de huecos son mecánicamente flexibles, resistentes a las vibraciones y térmicamente estables en un amplio rango de temperaturas, lo que los hace ideales para aplicaciones en vehículos.
P3: ¿Pueden los rellenos de huecos mejorar el rendimiento de carga de la batería?
Sí. Al mantener temperaturas constantes en las celdas durante la carga, los rellenos de espacio permiten velocidades de carga más altas y seguras, mejorando tanto la eficiencia de carga como la vida útil del ciclo.
P4: ¿Son mejores los materiales de relleno de huecos que no son de silicona para aplicaciones en vehículos eléctricos?
Se prefieren las formulaciones sin silicona cuando la emisión de gases o la compatibilidad de materiales son un problema, como en entornos sellados o cerca de sensores sensibles. Tanto las formulaciones con silicona como las que no la contienen pueden funcionar bien si se adaptan correctamente al sistema.
P5: ¿Cuáles son las tendencias futuras en la tecnología de relleno de huecos?
Los materiales del futuro integrarán nanotecnología, polímeros autorreparables y sensores de temperatura integrados para la monitorización en tiempo real y el mantenimiento predictivo en los sistemas de baterías de vehículos eléctricos.
